Anhang: Inbetriebnahme an einer Siemens NC Steuerung

21. Anhang: Inbetriebnahme an einer Siemens NC Steuerung
Das nachfolgende Beispiel beschreibt notwendige Einstellungen für die Inbetrieb-
nahme eines PROFIsafe Gateways an einer Siemens NC-Steuerung (hier
840dSL).
Um das PROFIsafe Gateway an einer NC-Steuerung der Fa. Siemens in Betrieb
zu setzen, sind einige Einstellungen vorzunehmen damit das Gateway mit der
Steuerung kommuniziert.
Die einzelnen Punkte sind hier auszugsweise und beispielhaft aus den entspre-
chenden Siemens Handbüchern entnommen.
21.1

Einstellung in der S7 Konfiguration

"
Installieren Sie die entsprechende GSD-Datei in der S7-Hardware-Konfigura-
tion.
"
Fügen Sie das Gateway in den PROFIBUS-Kreis ein (dies ist unter Profibus-
DP, Weitere Feldgeräte, Gateways, AS-i zu finden).
"
Stellen Sie das entsprechende PROFIsafe-Protokoll ein (die NC- Steuerung
unterstützt momentan nur V1).
Achtung!

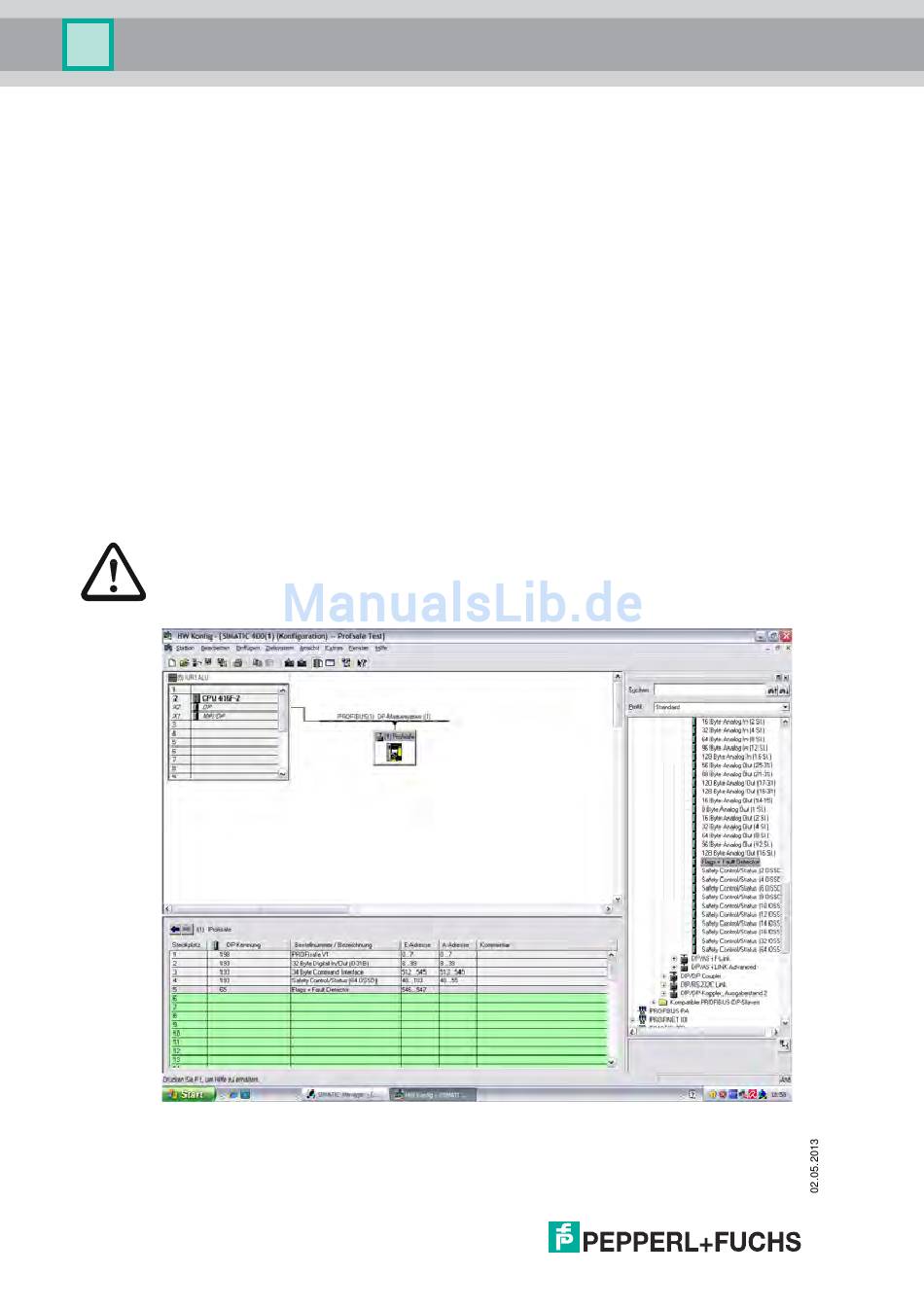

Das Profisafe Datenfeld muss im „Steckplatz 1" eingefügt werden. (siehe Abbildung).
Im PROFIsafe Datenfeld wird die „F_Dest_Add" eingestellt, die dann auch in der
NC-Steuerung
„PROFISAFE_OUT_ADDRESS" mit eingestellt werden muss.
152
unter der „PROFISAFE_IN_ADDRESS" und der
