Sichere Querkommunikation
16.
Sichere Querkommunikation
16.1
Allgemeine Einführung
Die sichere Querkommunikation stellt die effizienteste und kostengünstigste Mög-
lichkeit der Kopplung sicherer Signale mehrerer AS-i Kreise dar.
Wie bei einem AS-i Koppelkreis entfällt die bei der sicheren Kopplung über poten-
tialfreie Kontakte oder über sichere elektronische Ein- und Ausgänge notwendige
teure und aufwendige Verdrahtung. Gleichzeitig bietet die sichere Querkommuni-
kation den gleichen Anlagenumfang wie eine PROFINET-Steuerung nach dem
PROFIsafe-Standard, ohne auf eine bestimmte Systemsteuerung festgelegt zu
sein.
Mit der sicheren Querkommunikation können bis zu 1922 sichere Eingänge bei
Vollausbau von 31 Gateways mit 62 sicheren Eingangsslaves verarbeitet werden.
Zur Kopplung stehen je Gateway 31 sichere Bit zur Verfügung, somit können ins-
gesamt 961 Signale sicher gekoppelt werden.
Sichere Kopplung über Standard Ethernet
Die Gateways werden für die sichere Querkommunikation über die Ethernet Dia-
gnoseschnittstelle (10 Mbit/s, halbduplex) und einen Switch verbunden. Bei PRO-
FINET und EtherNET/IP+Modbus TCP-Geräten kann alternativ auch die Feld-
bus-Schnittstelle für die sichere Querkommunikation verwendet werden.
Wird die Ethernet-Schnittstelle zur Kopplung verwendet, können auch Geräte mit
unterschiedlichen Steuerungssystemen (wie z.B. PROFIBUS, PROFINET, Ether-
Net/IP, Modbus, sercos, etc.) ohne Mehraufwand über den Switch sichere Signale
miteinander austauschen.
Da die Datenübertragung auf dem Senden von Multicasts basiert, ist zu beach-
ten, dass der verwendete Switch entsprechende Broadcasts verarbeiten und wei-
terleiten kann.

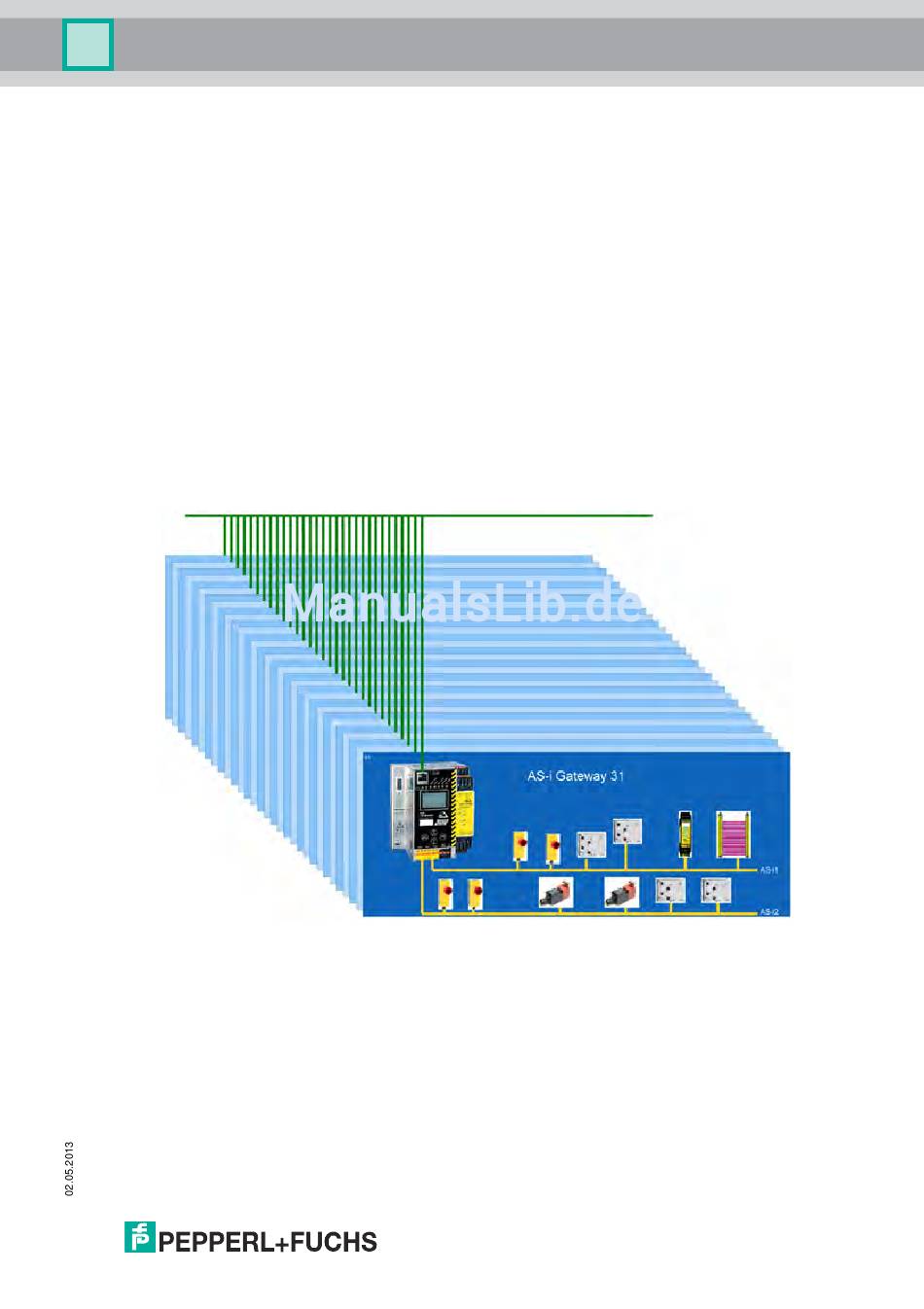

31 x 31 sichere Koppelsignale
Ethernet
Diagnose
