42 | Elektrischer Anschluss
10.17 Anschlussplan für EVU/SG
A
C

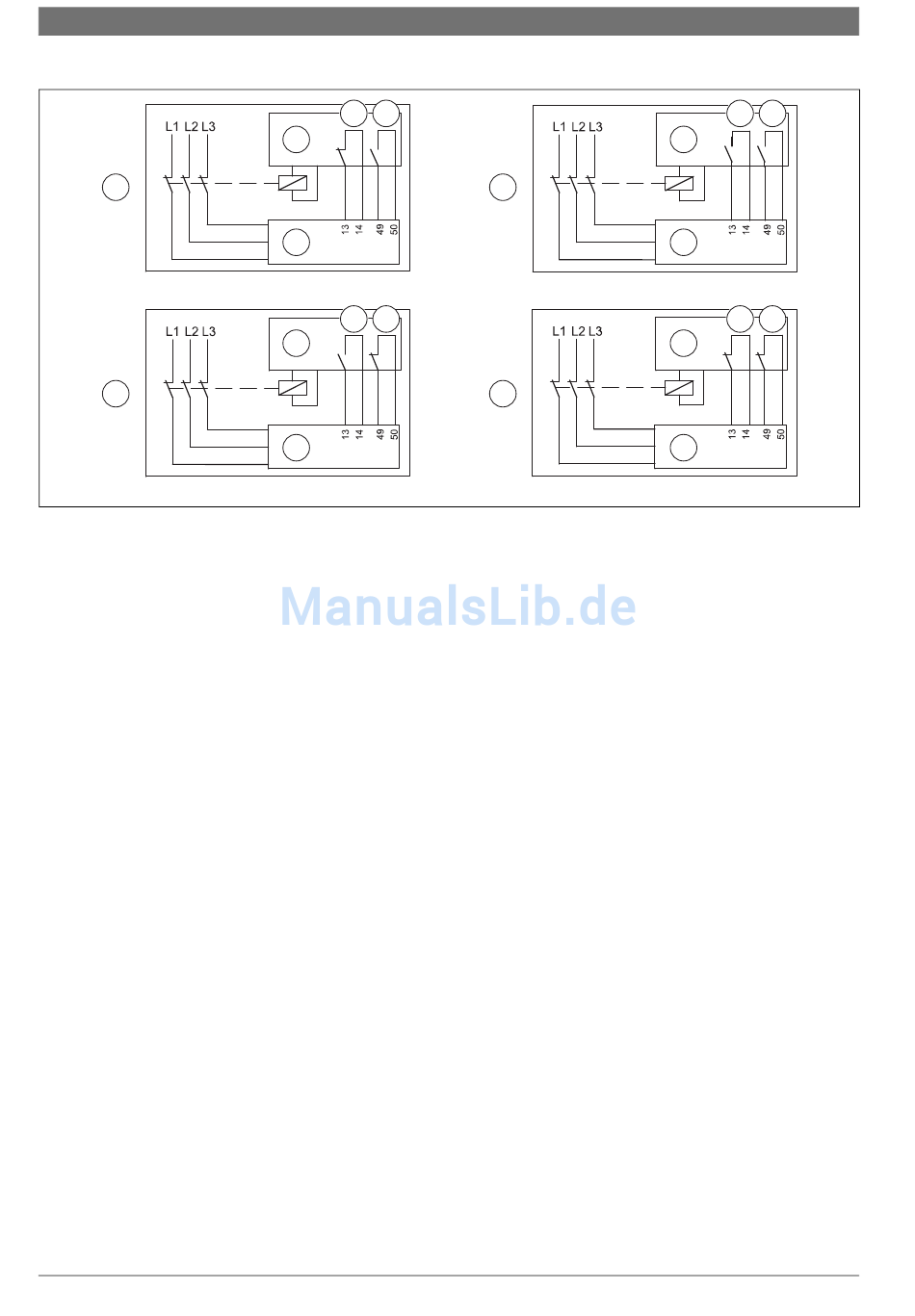

Bild 39 Anschlussplan für EVU/SG
[1] Tarifsteuerung
[2] EVU
[3] SG
[4] Installationsleiterplatte
[A] Standby
EVU = 1
SG = 0
[B] Normalbetrieb
EVU = 0
SG = 0
[C] Temperaturerhöhung
EVU = 0
SG = 1
[D] Zwangsbetrieb
EVU = 1
SG = 1
6 720 820 149 (2016/08)
2 3
1
4
2 3
1
4
B
D
2 3
1
4
2 3
1
4
6 720 813 687-16.1I
CS7000iLW 12 M|MS
