Systemlösungen
Die Wärmepumpe darf nur entsprechend den offiziellen
Anlagenlösungen des Herstellers installiert werden. Da-
von abweichende Anlagenlösungen sind nicht zulässig.
Aus einer unzulässigen Installation resultierende Schä-
den und Probleme sind von der Haftung ausgeschlossen.
Detaillierte Systemlösungen finden Sie in den Planungs-
unterlagen des Produkts.
7.3.1
Erläuterungen zu den Systemlösungen
Allgemeines
T1
Außentemperaturfühler
PW2
Zirkulationspumpe Warmwasser
TW1
Warmwassertemperaturfühler
VC0
3-Wege-Ventil
Tab. 5
Allgemeines
Heizkreis ohne Mischer
PC1
Heizungspumpe der Heizungsanlage
T0
Vorlauftemperaturfühler
Tab. 6
Z1

Gemischter Heizkreis

PC1
Heizungspumpe für Heizkreis 2
VC1
Mischer
TC1
Vorlauftemperaturfühler, Heizkreis 2, 3 ...
MC1
Heizungsabsperrventil, Heizkreis 2, 3 ...
Tab. 7
Z2
7.3.2

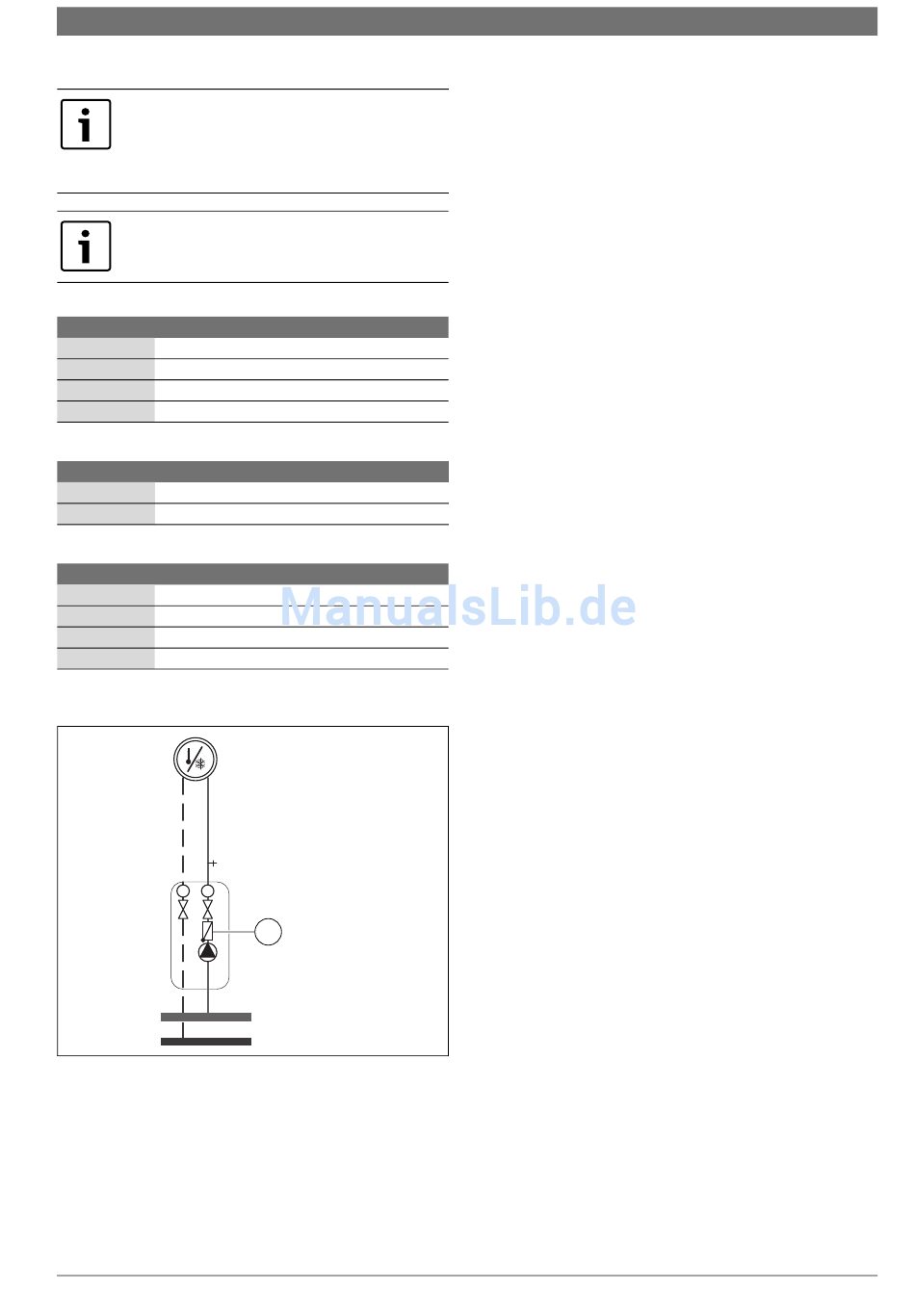

Rückflussverhinderer im Heizkreis
T
T
Bild 5
Heizkreis
[1]
Rückflussverhinderer
Um die Eigenzirkulation in der Heizungsanlage im Sommerbetrieb zu
verhindern, ist in jedem Heizkreis ein Rückflussverhinderer erforderlich.
Eine Eigenzirkulation kann auftreten, wenn das 3-Wege-Ventil der
Warmwasserleitung während der Warmwasserbereitung zur Heizungs-
anlage hin geöffnet ist.
CS7000iLW 12 M|MS
1
6 720 813 687-04.1I
Technische Daten | 11
6 720 820 149 (2016/08)
