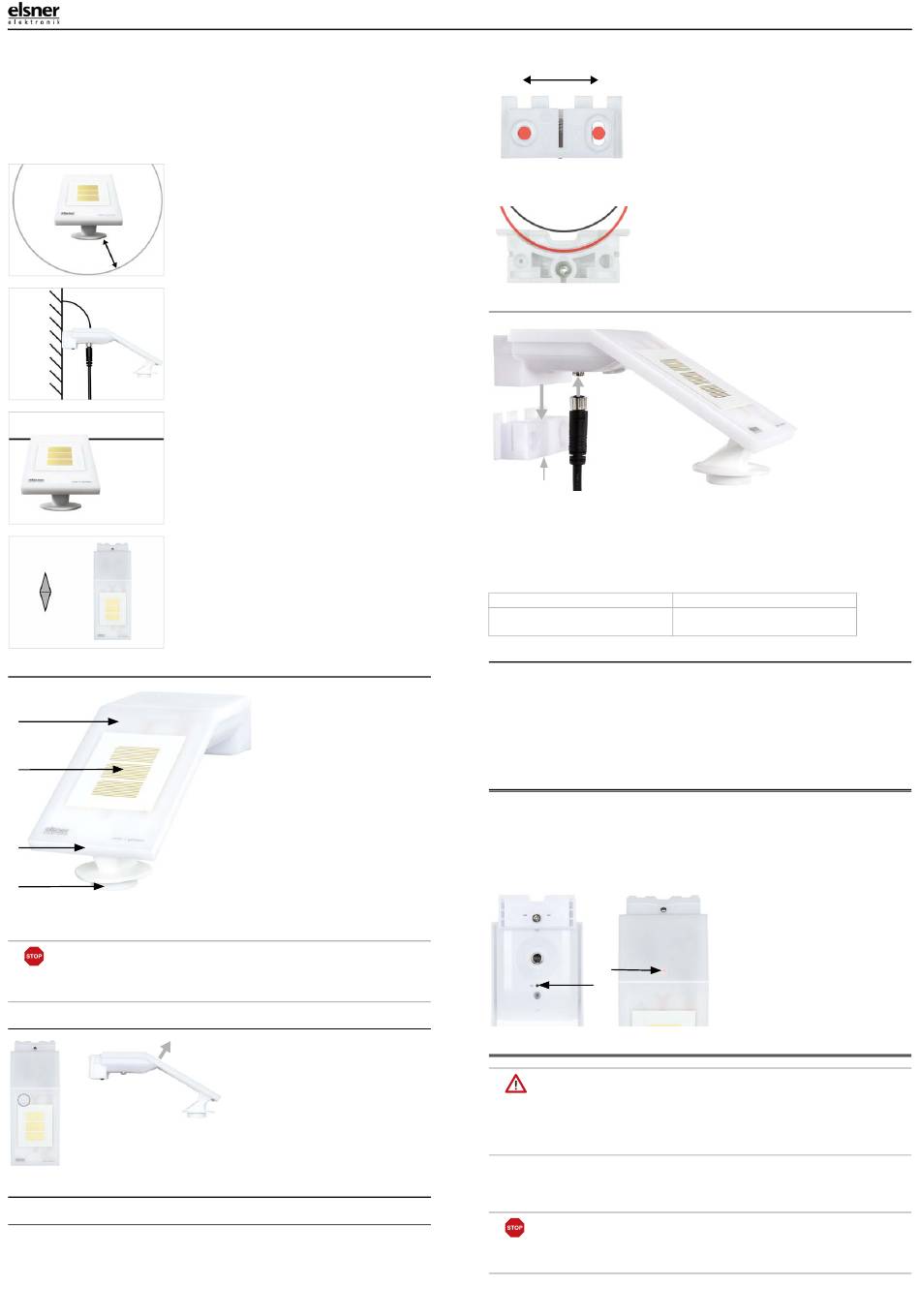

elsner elektronik Suntracer KNX sl light Technische Daten Und Installationshinweise Seite 2

Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z. B.
durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist
(Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre). Temperaturabweichungen
durch solche Störquellen müssen in der ETS korrigiert werden, um die angegebene
Genauigkeit des Sensors zu erreichen (Temperatur-Offset).
Magnetfelder, Sender und Störfelder von elektrischen Verbrauchern (z. B. Leucht-
stofflampen, Leuchtreklamen, Schaltnetzteile etc.) können den Empfang des GPS-
Signals stören oder unmöglich machen.
60 cm
90°
Wand
oder
Mast
Horizontale
Nord
Süd
2.3.
Position der Sensoren
1
2
3
4
ACHTUNG!
Empfindlicher Windsensor.
• Transportschutz-Aufkleber nach der Montage entfernen.
• Den Sensor am Windmesselement (unten, versenkt) nicht berühren.
2.3.1. Messrichtung des Helligkeitssensors
Abb. 6
Messung senkrecht zur Geräteoberfläche
2.4. Montage der Wetterstation
2.4.1. Halterung anbringen
Montieren Sie nun zunächst die Halterung für die Wand- oder Mastmontage. Lösen
Sie dazu die Verschraubung der Halterung mit einem Kreuzschlitz-Schraubendre-
her.
Wetterstation Suntracer KNX sl light • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Wetterstation Suntracer KNX sl light
Abb. 1
Das Gerät muss unterhalb, seitlich
und frontal mindestens 60 cm Ab-
stand zu anderen Elementen (Baukör-
per, Konstruktionsteile usw.) haben.
Abb. 2
Das Gerät muss an einer senkrechten
Wand (bzw. einem Mast) angebracht
werden.
Abb. 3
Das Gerät muss in der Querrichtung
horizontal (waagerecht) montiert sein.
Abb. 4
Bei Installation auf der Nordhalbkugel
muss das Gerät nach Süden ausge-
richtet werden.
Bei Installation auf der Südhalbkugel
muss das Gerät nach Norden ausge-
richtet werden.
Abb. 5
1 Helligkeitssensor
2 Niederschlagssensor (Fläche mit
Leiterbahnen)
3 Position Temperatursensor
4 Windmess-Element
Wandmontage
Lochabstand 30 mm
Abb. 7 Ansicht von vorne
Schrauben Sie die Halterung mit zwei
Schrauben an die Wand. Verwenden Sie
Befestigungsmaterial (Dübel, Schrau-
ben), das für den Untergrund geeignet
ist.
Achten Sie darauf, dass die Pfeile nach
oben weisen.
Mastmontage
Das Gerät wird mit der beiliegenden Schelle am Mast montiert.
Abb. 8 Ansicht von unten
Mast
Führen Sie die Schelle durch die Aus-
sparung in der Halterung. Ziehen Sie die
Schelle am Mast fest.
Achten Sie darauf, dass die Pfeile nach
oben weisen.
2.4.2. Gerät anbringen und anschließen
3
1
2
1. Schieben Sie das Gerät von oben auf die Halterung.
2. Ziehen Sie die Schraube der Halterung an, um das Gerät zu sichern.
3. Verschrauben Sie den M8-Steckverbinder des Anschlusskabels mit
der Anschluss buchse an der Geräteunterseite.
Verbinden Sie das lose Ende des Anschlusskabels mit KNX-Bus und Hilfsspannung
(24 V DC). Nutzen Sie dazu die mitgelieferte Anschlussdose und die Klemmen.
KNX-Bus:
+ Rot
- Schwarz
2.5. Hinweise zur Montage und Inbetriebnahme
Entfernen Sie nach der Montage alle vorhandenen Transportschutz-Aufkleber.
Der Windmesswert und somit auch alle Wind-Schaltausgänge können erst ca. 35
Sekunden nach Anlegen der Versorgungsspannung ausgegeben werden.
Nach dem Anlegen der Hilfsspannung befindet sich das Gerät einige Sekunden lang
in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus emp-
fangen oder gesendet werden.
3. Gerät adressieren
Das Gerät wird mit der Bus-Adresse 15.15.255 ausgeliefert. Eine andere Adresse
kann in der ETS durch Überschreiben der Adresse 15.15.255 programmiert werden
oder über den Programmier-Taster eingelernt werden.
Der Programmier-Taster ist über die Öffnung an der Gehäuseunterseite erreichbar
und ca. 15 mm versenkt. Verwenden Sie einen dünnen Gegenstand, um den Taster
zu erreichen, z. B. einen Draht 1,5 mm².
1
2
4. Wartung
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen (z. B. fahren Fenster/Markise wenn beim
Reingen Regen-/Windalarm ausgelöst wurde).
• Gerät zur Wartung und Reinigung immer vom Strom trennen.
Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung geprüft und bei
Bedarf gereinigt werden. Bei starker Verschmutzung kann die Funktion des Sensors
eingeschränkt werden.
ACHTUNG
Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse
eindringt.
• Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen.
Abb. 9
Hilfsspannung:
+ Gelb
- Weiß
Abb. 9
1 Programmier-LED
(unter dem semitrans-
parenten Deckel)
2 Programmier-Taster
zum Einlernen des
Geräts
2
