Lüftungsgerät Und Regler Über Ebus Anschließen; Inbetriebnahme; Bedienen; Bedien- Und Anzeigefunktionen - Vaillant calorMATIC 470 Installationsanleitung

Alternative 2 / 2
5.
Bedingungen: Außentemperaturfühler VRC 9535

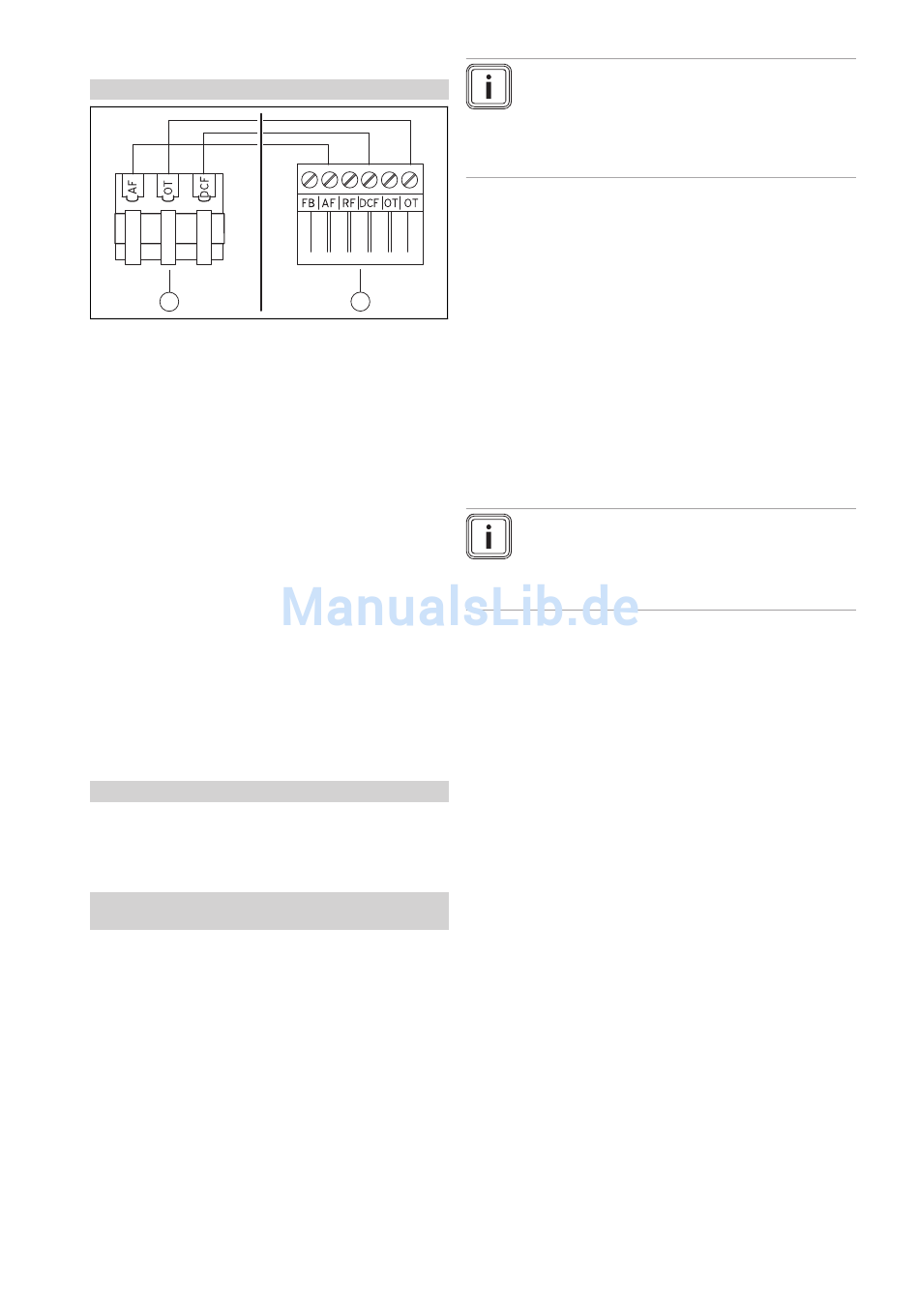

1
1 Klemmleiste Außentem-
peraturfühler VRC 9535
▶ Schließen Sie das Anschlusskabel an die Klemm-
leiste des Außentemperaturfühler (1) an.
6. Schließen Sie das Anschlusskabel an den 6-poligen
Randstecker an (2).
7. Führen Sie das Anschlusskabel mit dem Randstecker in
den Schaltkasten des Heizgeräts.
8. Stecken Sie den 6-poligen Randstecker (2) auf Steck-
platz X41 der Leiterplatte des Schaltkastens.
5.3 Lüftungsgerät und Regler über eBUS
anschließen
1. Schalten Sie die Stromzufuhr zum Lüftungsgerät ab.
2. Trennen Sie das Lüftungsgerät vom Stromnetz, indem
Sie den Netzstecker ziehen oder das Lüftungsgerät
über eine Trennvorrichtung mit mindestens 3 mm Kon-
taktöffnung spannungsfrei schalten.
3. Sichern Sie die Stromzufuhr zum Lüftungsgerät gegen
Wiedereinschalten.
4. Prüfen Sie die Spannungsfreiheit des Lüftungsgerät .
5. Alternative 1 / 2
Bedingungen: Lüftungsgerät ohne Vaillant Wärmeerzeuger
▶ Schließen Sie den Regler direkt am eBUS des Lüf-
tungsgeräts an. Beachten Sie bei der Installation die
Anleitung des Lüftungsgeräts.
Alternative 2 / 2
5.
Bedingungen: Lüftungsgerät mit einem oder mehreren Vaillant Wär-
meerzeugern
▶
Schließen Sie den eBUS des Lüftungsgeräts über
den VR 32 an den gemeinsamen eBUS der Wärme-
erzeuger und des Reglers an.
▶ Stellen Sie den Adressschalter des VR 32 im Lüf-
tungsgerät auf Position 3 ein.
6

Inbetriebnahme

Wenn Sie den Regler nach der Elektroinstallation oder nach
einem Austausch zum ersten Mal in Betrieb nehmen, dann
startet automatisch der Installationsassistent. Mit Hilfe des
Installationsassistenten stellen Sie die ersten Werte für die
Heizungsanlage ein. Alle weiteren Werte stellen Sie in der
Fachhandwerkerebene und der Bedienebene des Betreibers
ein.
0020111138_04 calorMATIC 470 Installationsanleitung
2
2 6-poliger Randstecker
für Steckplatz X41
(Heizgerät)
Hinweis
Damit Sie die Temperatur für die Warmwasser-
bereitung und den Heizkreis ausschließlich über
den Regler einstellen können, müssen Sie am
Heizgerät den Maximalwert für die Temperaturen
einstellen.
Alle Einstellungen, die Sie über den Installationsassisten-
ten vorgenommen haben, können Sie später über die Zu-
gangsebene für den Betreiber Fachhandwerkerebene wie-
der ändern.
Installationsassistent (→ Seite 57)
7

Bedienen

Der Regler verfügt über zwei Bedienebenen, die Zu-
gangsebene für den Betreiber und die Zugangsebene für
den Fachhandwerker.
Sie gelangen in die Einstell- und Ablesemöglichkeiten über
die linke Auswahltaste Menü und den Listeneintrag Fach-
handwerkerebene.
Hinweis
Die Einstell- und Ablesemöglichkeiten für den Be-
treiber, das Bedienkonzept und ein Bedienbei-
spiel sind in der Betriebsanleitung des Reglers
beschrieben.
Übersicht Fachhandwerkerebene (→ Seite 57)
8

Bedien- und Anzeigefunktionen

Die Pfadangabe am Anfang der Beschreibung einer Funktion
gibt an, wie Sie in der Menüstruktur zu dieser Funktion ge-
langen.
In den eckigen Klammern wird die Gliederungsebene ange-
zeigt, zu der die Funktion gehört.
Über die linke Auswahltaste Menü und den Listeneintrag
Fachhandwerkerebene können Sie die Bedien- und Anzei-
gefunktionen einstellen.
8.1

Serviceinformation

8.1.1

Kontaktdaten eingeben

Menü →Fachhandwerkerebene → Serviceinformation →
Kontaktdaten eingeben
–
Sie können Ihre Kontaktdaten (Firmenname und Telefon-
nummer) im Regler eingeben.
–
Sobald das Datum für den nächsten Wartungstermin
erreicht ist, kann sich der Betreiber Ihre Daten im Display
des Reglers anzeigen lassen.
8.1.2

Wartungsdatum eingeben

Menü → Fachhandwerkerebene → Serviceinformation →
Wartungsdatum
–
Sie können ein Datum (Tag, Monat, Jahr) für die nächste
regelmäßige Wartung im Regler speichern.
Inbetriebnahme 6
