Alternative 2 / 2
8.

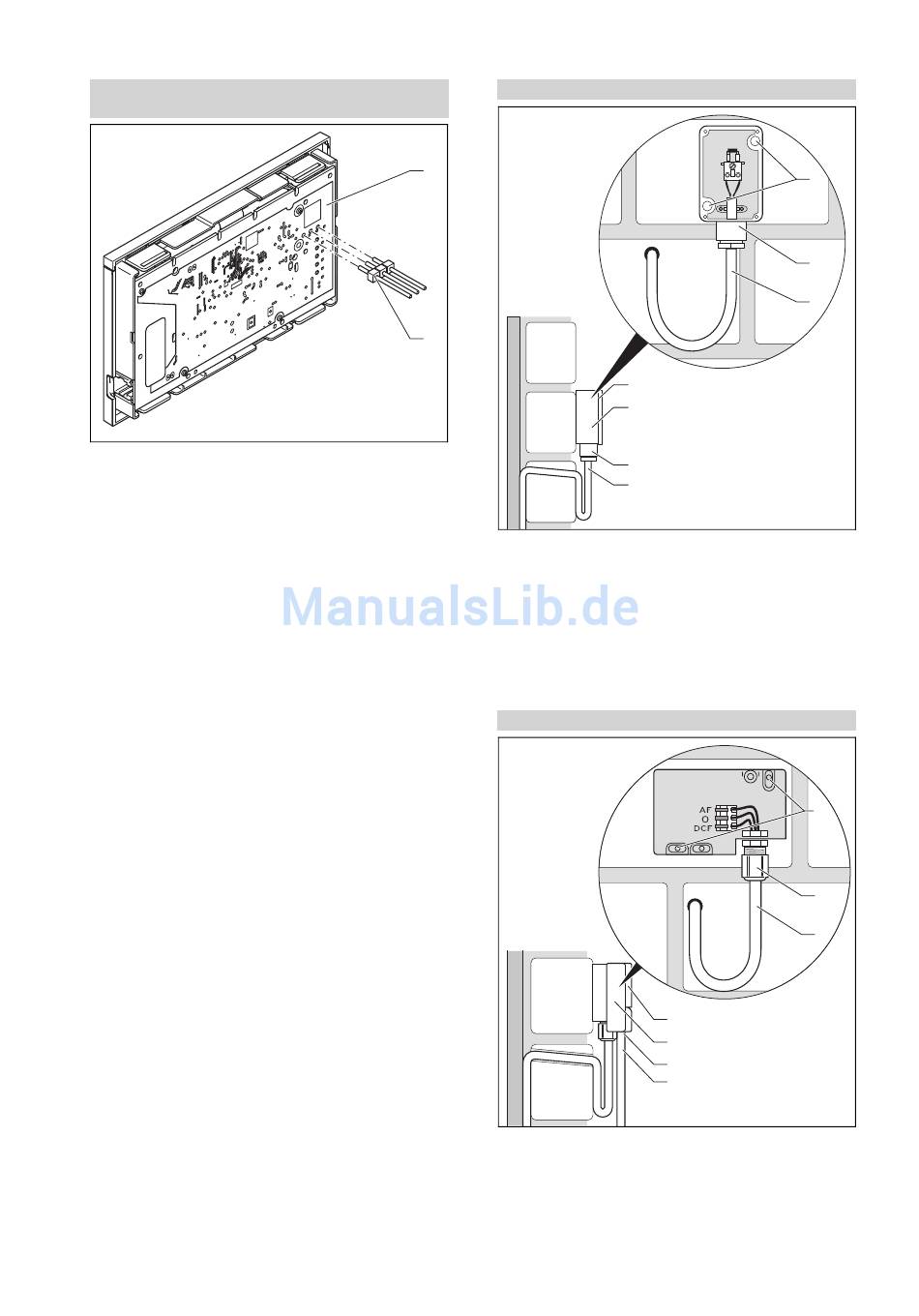

Bedingungen: Waagerecht liegende Steckanschlüsse ohne Stifte
am Schaltkasten.
1 Reglerplatine
Stecken Sie die dem Regler beiliegende 3-polige-
Stiftleiste mit den kurzen Enden in die 3 waagerech-
ten Öffnungen auf der Reglerplatine.
Drücken Sie den Regler mit der Stiftleiste vorsichtig
in den Steckanschluss des Schaltkastens.
9.
Montieren Sie den Außentemperaturfühler. (→ Seite 7)
10. Schließen Sie den Außentemperaturfühler an.
(→ Seite 8)
11. Schalten Sie die Stromzufuhr zum Heizgerät ein.
12. Nehmen Sie das Heizgerät in Betrieb.
13. Schließen Sie ggf. die Frontblende des Heizgeräts wie-
der.
4.3
Außentemperaturfühler montieren
Die Bedingungen für den Montageort sind:
keine ausgesprochen windgeschützte Stelle
keine besonders zugige Stelle
ohne direkte Sonnenbestrahlung
ohne Einfluss von Wärmequellen
eine Nord- oder Nordwest-Fassade
bei Gebäuden mit bis zu 3 Geschossen in 2/3 der Fassa-
denhöhe
bei Gebäuden mit mehr als 3 Geschossen zwischen 2.
und 3. Geschoss
4.3.1
Außentemperaturfühler VRC 693 oder
VRC 9535 montieren
1.
Markieren Sie eine geeignete Stelle an der Wand.
Berücksichtigen Sie dabei die Kabelführung für den
Außentemperaturfühler.
2.
Verlegen Sie bauseits das Anschlusskabel (3) mit leich-
ter Neigung nach außen und einer Abtropfschlaufe.
3.
Nehmen Sie den Gehäusedeckel (5) des Außentempe-
raturfühlers ab.
0020111138_04 calorMATIC 470 Installationsanleitung
1
2
2 3-polige Stiftleiste
Alternative 1 / 2
4.
Bedingungen: Außentemperaturfühler VRC 693
5
4
2
3
1 Befestigungsöffnungen
2 Überwurfmutter für
Kabeldurchführung
Bohren Sie zwei Löcher entsprechend den Befesti-
gungsöffnungen (1).
Durchmesser Befestigungsöffnung: 6 mm
Alternative 2 / 2
4.
Bedingungen: Außentemperaturfühler VRC 9535
1 Befestigungsöffnungen
2 Überwurfmutter für
Kabeldurchführung
Montage 4
1
2
3
3 Anschlusskabel mit
Abtropfschlaufe
4 Wandsockel
5 Gehäusedeckel
1
2
3
5
4
2
3
3 Anschlusskabel mit
Abtropfschlaufe
4 Wandsockel
5 Gehäusedeckel
7
