Geräteübersicht

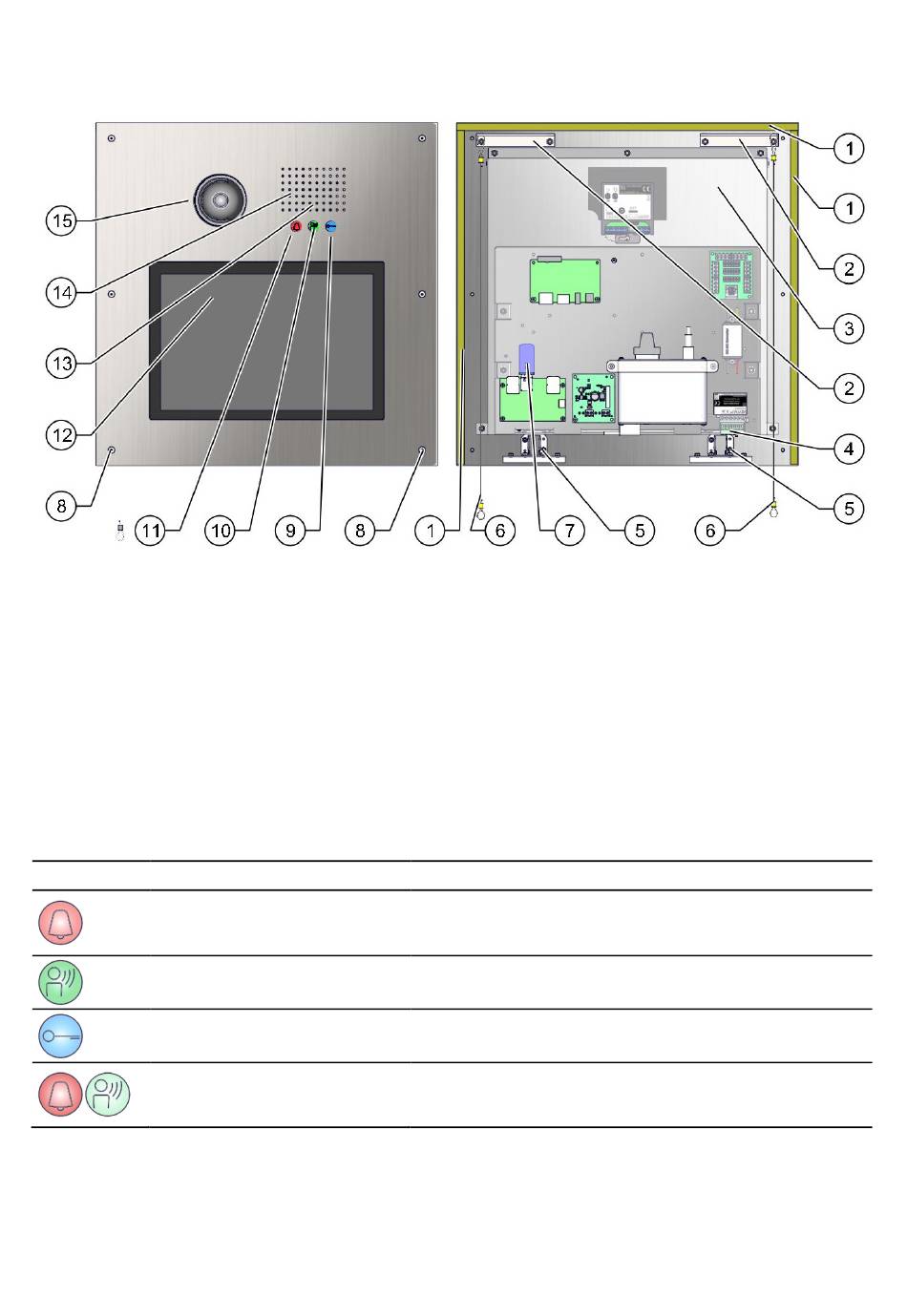

Abb. 1: Geräteübersicht
1
Frontplattendichtungen
2
Einhängebleche für Halteseile
3
Schutzkasten
4
Anschlussklemme
5
Klappscharniere
6
Halteseile
7
USB-Stick
8
Befestigungsschrauben Frontplatte
Anzeige- und Bedienelemente
Symbol
Bezeichnung
Anzeige Rufen (LED rot)
Anzeige Sprechen (LED grün)
Anzeige Türöffnen (LED blau)
Anzeige Rufen (LED rot)
Anzeige Sprechen (LED grün)
7
9
Anzeige Türöffnen (LED blau)
10
Anzeige Sprechen (LED grün)
11
Anzeige Rufton (LED rot)
12
Touchscreen 12 Zoll
13
Mikrofon
14
Lautsprecher
15
Dome-Kamera (ADU64200-0030)
Funktion
• AN: Türbereitschaft, durch Drücken der Klingeltaste wurde
ein Türruf gesendet.
• Blinkt: Rufton an der Innenstation deaktiviert)
• AN: Es besteht eine Sprechverbindung.
• AN: Der Türöffner wird betätigt, die Tür öffnet.
• LED rot AN und LED grün Blinkt: Innenstation ist be-
setzt, durch interne Verbindung oder andere Außenstation
(Besetztton - - -)
