Leitungen anschließen
Anschlussleitungen
► Isolieren Sie die Leitungen ab.
► Schließen Sie die Leitungen je nach Art der Anlage gemäß
Schaltungsbeispiel an. Achten Sie auf die Bezeichnung der
einzelnen Klemmen, siehe Typenschild.
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
► Schließen Sie weitere Adern mit Hilfsklemmen an.
► Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmes-
ser in einem Klemmenkontakt.
►
12
0,08 ... 0,82 mm
2
(Ø 0,32 ... 1,0 mm)
2 x 0,8 mm, 3 x 0,6 mm

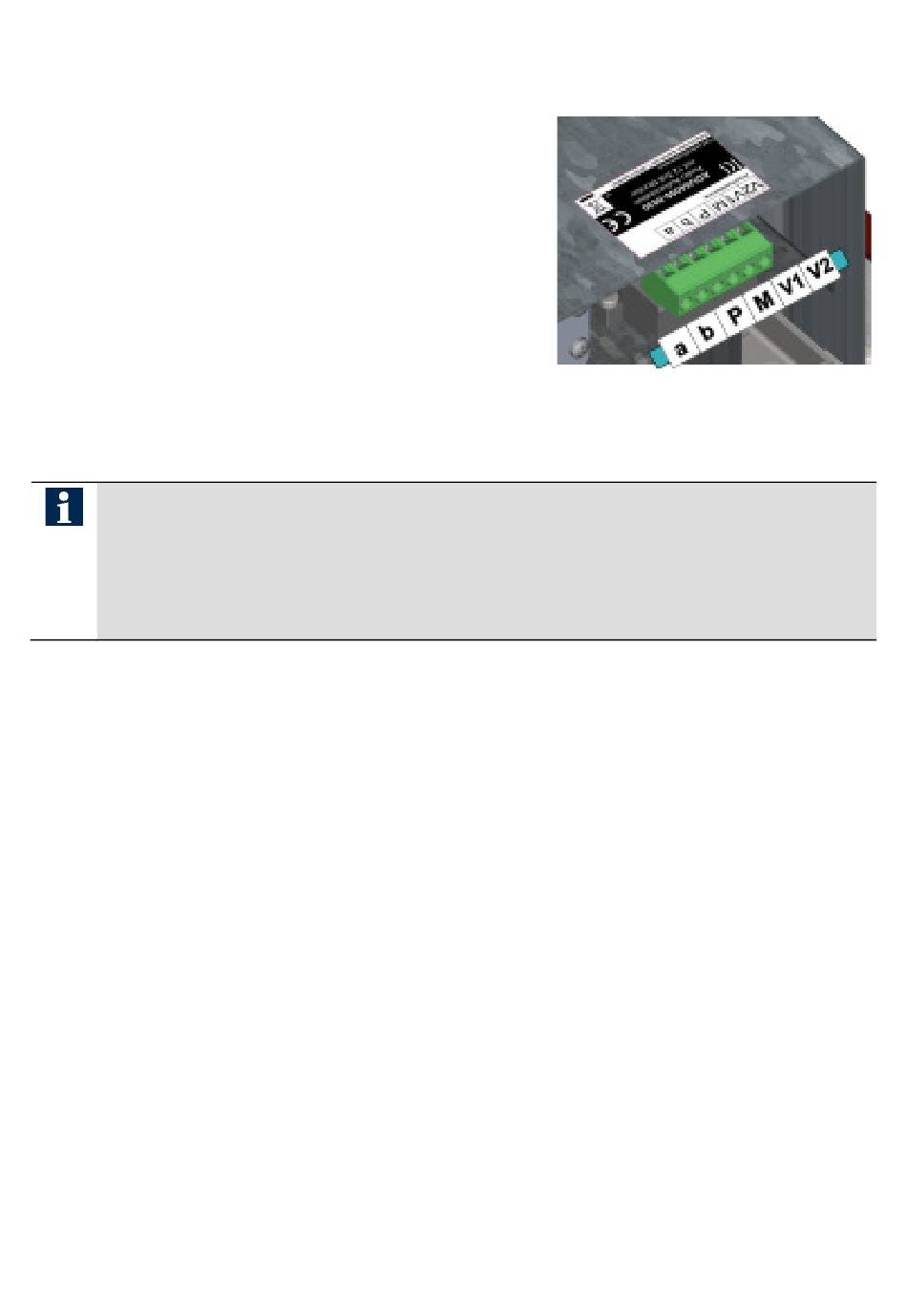

Abb. 6: Detail Anschluss
