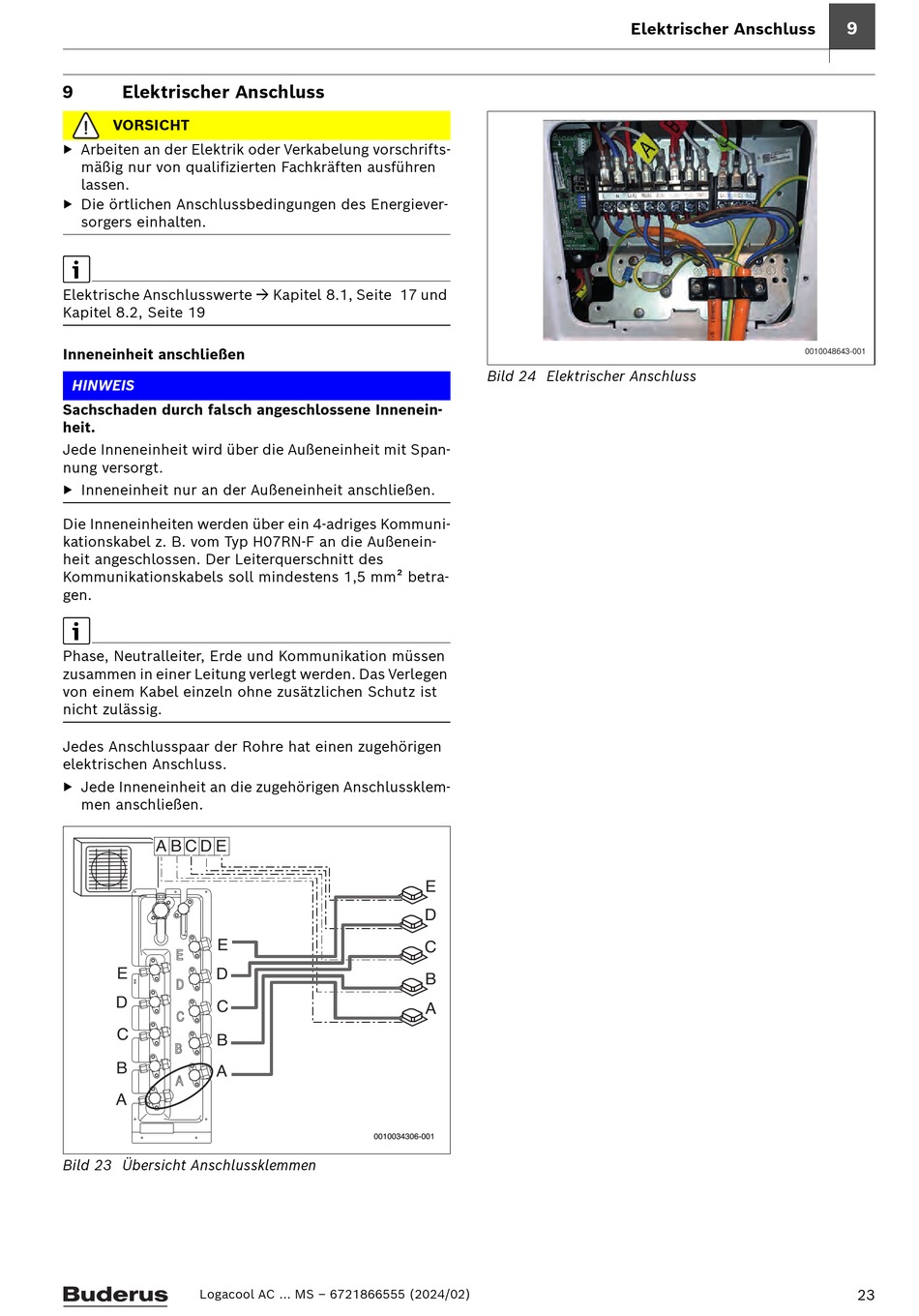

Buderus Logacool AC MS Serie Planungsunterlage Seite 23

9 Elektrischer Anschluss
VORSICHT
▶ Arbeiten an der Elektrik oder Verkabelung vorschrifts-
mäßig nur von qualifizierten Fachkräften ausführen
lassen.
▶ Die örtlichen Anschlussbedingungen des Energiever-
sorgers einhalten.
Elektrische Anschlusswerte  Kapitel 8.1, Seite 17 und
Kapitel 8.2, Seite 19
Inneneinheit anschließen
HINWEIS
Sachschaden durch falsch angeschlossene Innenein-
heit.
Jede Inneneinheit wird über die Außeneinheit mit Span-
nung versorgt.
▶ Inneneinheit nur an der Außeneinheit anschließen.
Die Inneneinheiten werden über ein 4-adriges Kommuni-
kationskabel z. B. vom Typ H07RN-F an die Außenein-
heit angeschlossen. Der Leiterquerschnitt des
Kommunikationskabels soll mindestens 1,5 mm² betra-
gen.
Phase, Neutralleiter, Erde und Kommunikation müssen
zusammen in einer Leitung verlegt werden. Das Verlegen
von einem Kabel einzeln ohne zusätzlichen Schutz ist
nicht zulässig.
Jedes Anschlusspaar der Rohre hat einen zugehörigen
elektrischen Anschluss.
▶ Jede Inneneinheit an die zugehörigen Anschlussklem-
men anschließen.
A B C D E
E
E
D
D
C
C
B
B
A
A
Bild 23 Übersicht Anschlussklemmen
Logacool AC ... MS – 6721866555 (2024/02)
Bild 24 Elektrischer Anschluss
E
D
C
B
A
0010034306-001
Elektrischer Anschluss
9
0010048643-001
