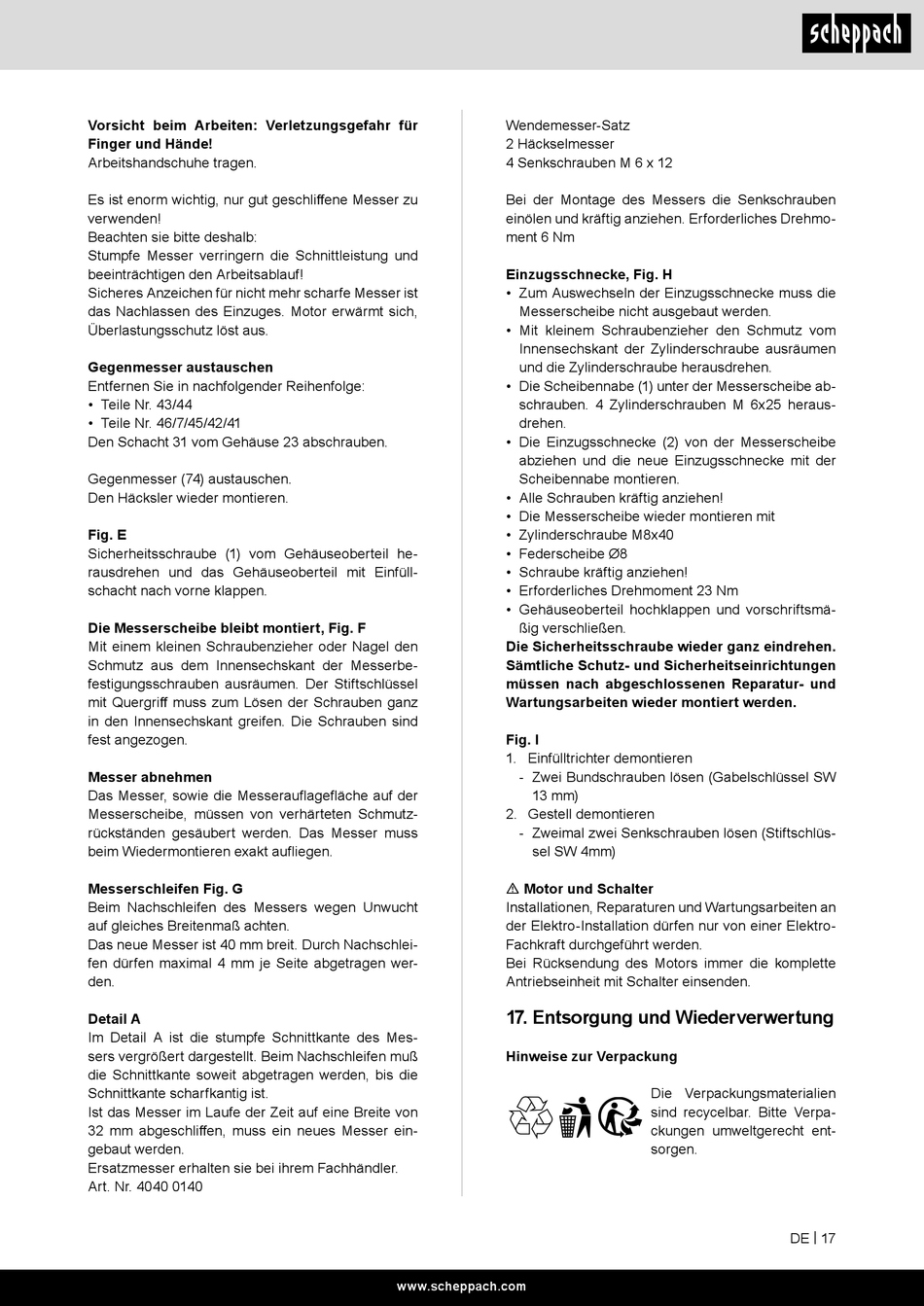

Scheppach Biostar 3000 Originalbetriebsanleitung Seite 17

Vorsicht beim Arbeiten: Verletzungsgefahr für
Finger und Hände!
Arbeitshandschuhe tragen.
Es ist enorm wichtig, nur gut geschliffene Messer zu
verwenden!
Beachten sie bitte deshalb:
Stumpfe Messer verringern die Schnittleistung und
beeinträchtigen den Arbeitsablauf!
Sicheres Anzeichen für nicht mehr scharfe Messer ist
das Nachlassen des Einzuges. Motor erwärmt sich,
Überlastungsschutz löst aus.
Gegenmesser austauschen
Entfernen Sie in nachfolgender Reihenfolge:
• Teile Nr. 43/44
• Teile Nr. 46/7/45/42/41
Den Schacht 31 vom Gehäuse 23 abschrauben.
Gegenmesser (74) austauschen.
Den Häcksler wieder montieren.
Fig. E
Sicherheitsschraube (1) vom Gehäuseoberteil he-
rausdrehen und das Gehäuseoberteil mit Einfüll-
schacht nach vorne klappen.
Die Messerscheibe bleibt montiert, Fig. F
Mit einem kleinen Schraubenzieher oder Nagel den
Schmutz aus dem Innensechskant der Messerbe-
festigungsschrauben ausräumen. Der Stiftschlüssel
mit Quergriff muss zum Lösen der Schrauben ganz
in den Innensechskant greifen. Die Schrauben sind
fest angezogen.
Messer abnehmen
Das Messer, sowie die Messerauflagefläche auf der
Messerscheibe, müssen von verhärteten Schmutz-
rückständen gesäubert werden. Das Messer muss
beim Wiedermontieren exakt aufliegen.
Messerschleifen Fig. G
Beim Nachschleifen des Messers wegen Unwucht
auf gleiches Breitenmaß achten.
Das neue Messer ist 40 mm breit. Durch Nachschlei-
fen dürfen maximal 4 mm je Seite abgetragen wer-
den.
Detail A
Im Detail A ist die stumpfe Schnittkante des Mes-
sers vergrößert dargestellt. Beim Nachschleifen muß
die Schnittkante soweit abgetragen werden, bis die
Schnittkante scharfkantig ist.
Ist das Messer im Laufe der Zeit auf eine Breite von
32 mm abgeschliffen, muss ein neues Messer ein-
gebaut werden.
Ersatzmesser erhalten sie bei ihrem Fachhändler.
Art. Nr. 4040 0140
Wendemesser-Satz
2 Häckselmesser
4 Senkschrauben M 6 x 12
Bei der Montage des Messers die Senkschrauben
einölen und kräftig anziehen. Erforderliches Drehmo-
ment 6 Nm
Einzugsschnecke, Fig. H
• Zum Auswechseln der Einzugsschnecke muss die
Messerscheibe nicht ausgebaut werden.
• Mit kleinem Schraubenzieher den Schmutz vom
Innensechskant der Zylinderschraube ausräumen
und die Zylinderschraube herausdrehen.
• Die Scheibennabe (1) unter der Messerscheibe ab-
schrauben. 4 Zylinderschrauben M 6x25 heraus-
drehen.
• Die Einzugsschnecke (2) von der Messerscheibe
abziehen und die neue Einzugsschnecke mit der
Scheibennabe montieren.
• Alle Schrauben kräftig anziehen!
• Die Messerscheibe wieder montieren mit
• Zylinderschraube M8x40
• Federscheibe Ø8
• Schraube kräftig anziehen!
• Erforderliches Drehmoment 23 Nm
• Gehäuseoberteil hochklappen und vorschriftsmä-
ßig verschließen.
Die Sicherheitsschraube wieder ganz eindrehen.
Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossenen Reparatur- und
Wartungsarbeiten wieder montiert werden.
Fig. I
1. Einfülltrichter demontieren
- Zwei Bundschrauben lösen (Gabelschlüssel SW
13 mm)
2. Gestell demontieren
- Zweimal zwei Senkschrauben lösen (Stiftschlüs-
sel SW 4mm)
m Motor und Schalter
Installationen, Reparaturen und Wartungsarbeiten an
der Elektro-Installation dürfen nur von einer Elektro-
Fachkraft durchgeführt werden.
Bei Rücksendung des Motors immer die komplette
Antriebseinheit mit Schalter einsenden.
17. Entsorgung und Wiederverwertung
Hinweise zur Verpackung
www.scheppach.com
Die Verpackungsmaterialien
sind recycelbar. Bitte Verpa-
ckungen umweltgerecht ent-
sorgen.
