Anschlüsse auf der Geräterückseite

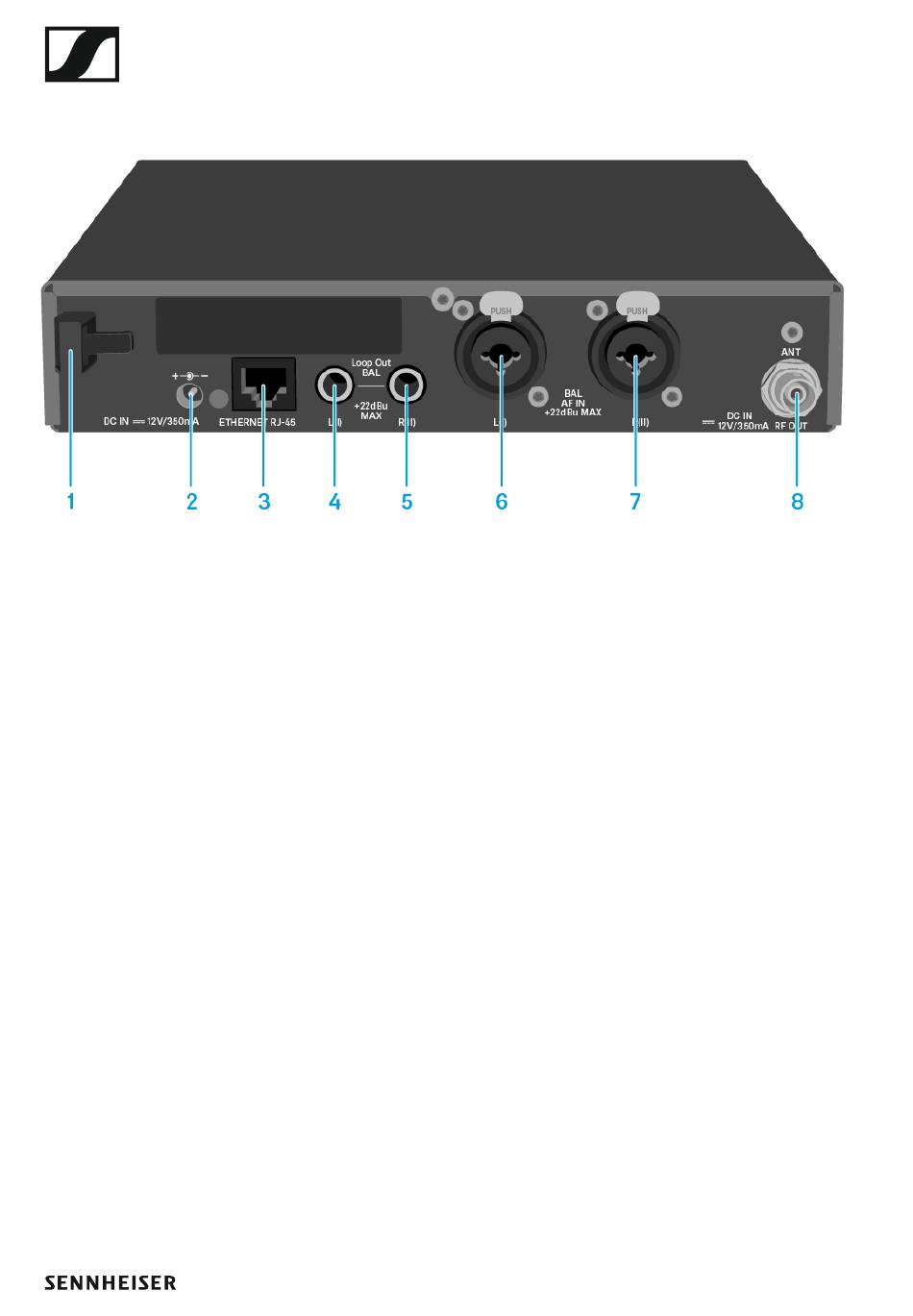

Produktübersicht Rückseite
►
1
Zugentlastung für das Anschlusskabel des Steckernetzteils
• siehe „SR IEM G4 mit dem Stromnetz verbinden/vom Stromnetz
trennen"
2
Buchse DC IN
• zum Anschluss des Steckernetzteils
• siehe „SR IEM G4 mit dem Stromnetz verbinden/vom Stromnetz
trennen"
3
LAN-Anschlussbuchse (ETHERNET RJ 45)
• siehe „Ein Datennetzwerk herstellen"
4
6,3-mm Klinkenbuchse LOOP OUT BAL L(I)
• Audioausgang, links
• siehe „Audiosignale durchschleifen"
5
6,3-mm Klinkenbuchse LOOP OUT BAL R(II)
• Audioausgang, rechts
• siehe „Audiosignale durchschleifen"
6
XLR-3/6,3-mm-Klinke-Kombibuchse BAL AF IN L(I)
• Audioeingang, links
• siehe „Audiosignale anschließen"
7
XLR-3/6,3-mm-Klinke-Kombibuchse BAL AF IN R(II)
• Audioeingang, rechts
• siehe „Audiosignale anschließen"
8
BNC Buchse RF OUT
• Antennenausgang mit Fernspeiseeingang
• siehe „Antennen anschließen"
SR IEM G4 installieren
SR IEM G4
24
