BML-S1F_-A/Q _ _ _ -M_ _ 0- _ 0-...
Sistema de medición de desplazamiento incremental de codificación magnética
6
Interfaces
6.1
Señal de salida analógica
(BML-S1F_-A...)
Para las señales analógicas seno y coseno +A(+Sen),
−A(−Sen), +B(+Cos) y −B (−Cos), el dispositivo de control
evalúa la relación entre las amplitudes de señal e interpola,
a partir de las señales, la posición exacta dentro de un
periodo (Fig. 6-1). Si se produce un desplazamiento por
varios periodos, el dispositivo de control computa también
el total de períodos.
Para un correcto funcionamiento, la señal seno
y la señal coseno se deben evaluar en función
del sentido.
Periodo de señal 360° el.
Tensión de salida
+ B–(– B )
1 Vss
(típ.)
+ A– (– A)
+ Z –( – Z)
360° (típ.)
0°
90°

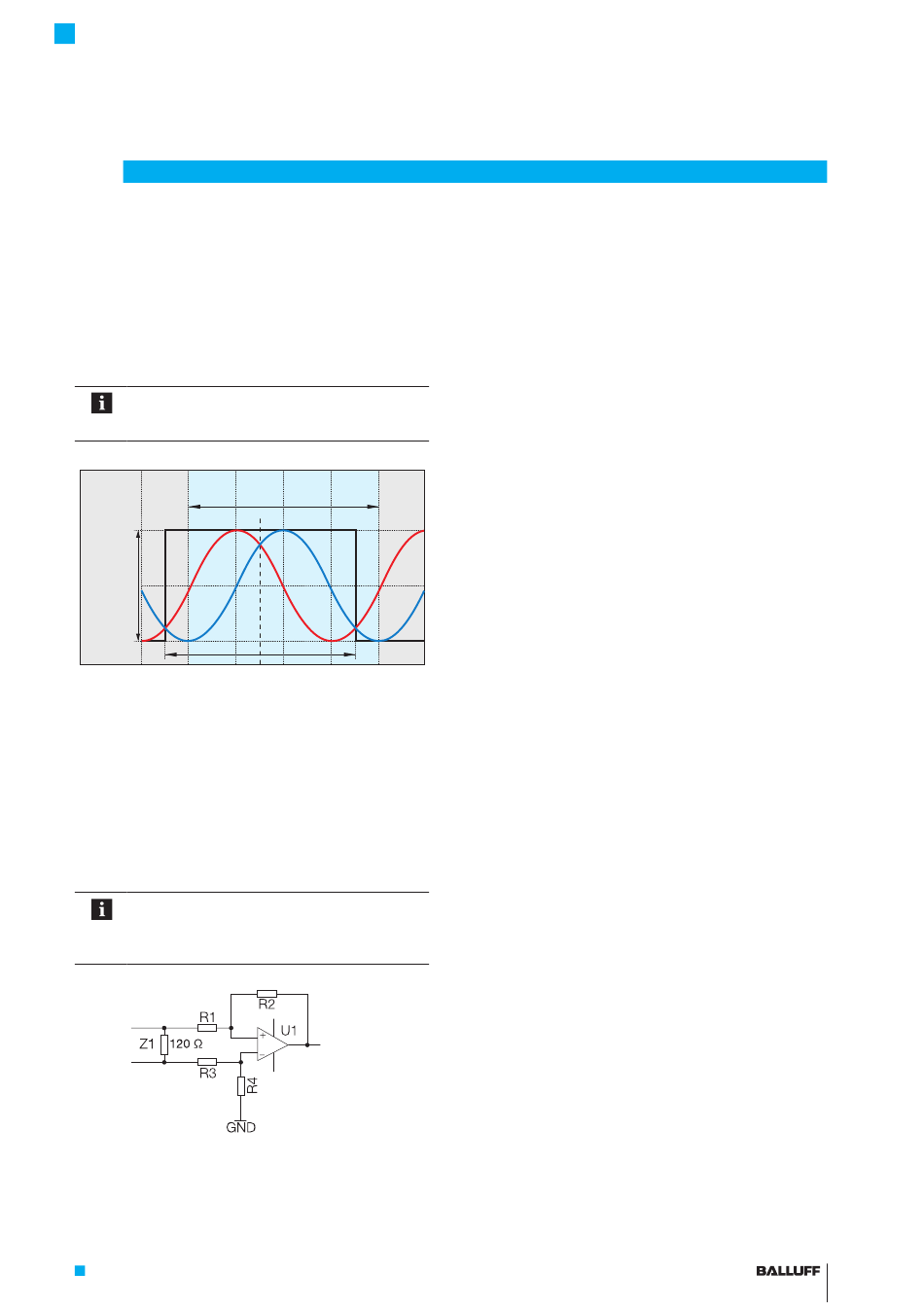

Fig. 6-1:
Señales del sensor seno y coseno, un movimiento de
avance corresponde a un ángulo ascendente.
El sensor transmite al dispositivo de control la magnitud de
medición en forma de señal diferencial analógica seno-
coseno con una amplitud de aprox. 1 Vpp (valor pico-
pico).
La longitud de los periodos está en función de la anchura
de polos:
–
BML-S1F_-A...M3...: 1 mm
–
BML-S1F_-A...M5...: 2 mm
Si el sensor se alimenta con una tensión
independiente del sistema electrónico de
evaluación, la GND de esta tensión deberá
conectarse con la GND de dicho sistema.
+A (+Sin)
−A (−Sin)
Fig. 6-2:
Ejemplo de circuito de electrónica secuencial en salida
analógica
www.balluff.com
180°
270°
360°
español
15
