BML-S1F_-A/Q _ _ _ -M_ _ 0- _ 0-...
Sistema di misura della corsa incrementale con codifica magnetica
8
Accessori
Gli accessori non sono compresi nella fornitura e quindi
devono essere ordinati separatamente.
8.1
Corpo di misura
Nella selezione del corpo di misura, fare attenzione
che il corpo di misura nastro magnetico e la testa
sensore siano adatti l'uno all'altro. In particolare,
verificare la compatibilità dei seguenti elementi:
–
Larghezza poli (1 o 2 mm), vedere capitolo 3.2.1
–
Punti di riferimento (nessuno, uno, due o più
(a periodo fisso)), vedere capitolo 3.3
Per una descrizione tecnica dettagliata e le istruzioni per il
montaggio dei corpi di misura a nastro magnetico e rotativi
(magneti ad anello), vedere le istruzioni separate
all'indirizzo www.balluff.com.
8.2
Connettori
Raggio di curvatura consentito
–
Posa fissa
7,5 × diametro esterno
–
Mobile
15 × diametro esterno
Materiale cavo
PUR
Connettore
M12x1, 12 poli
~44

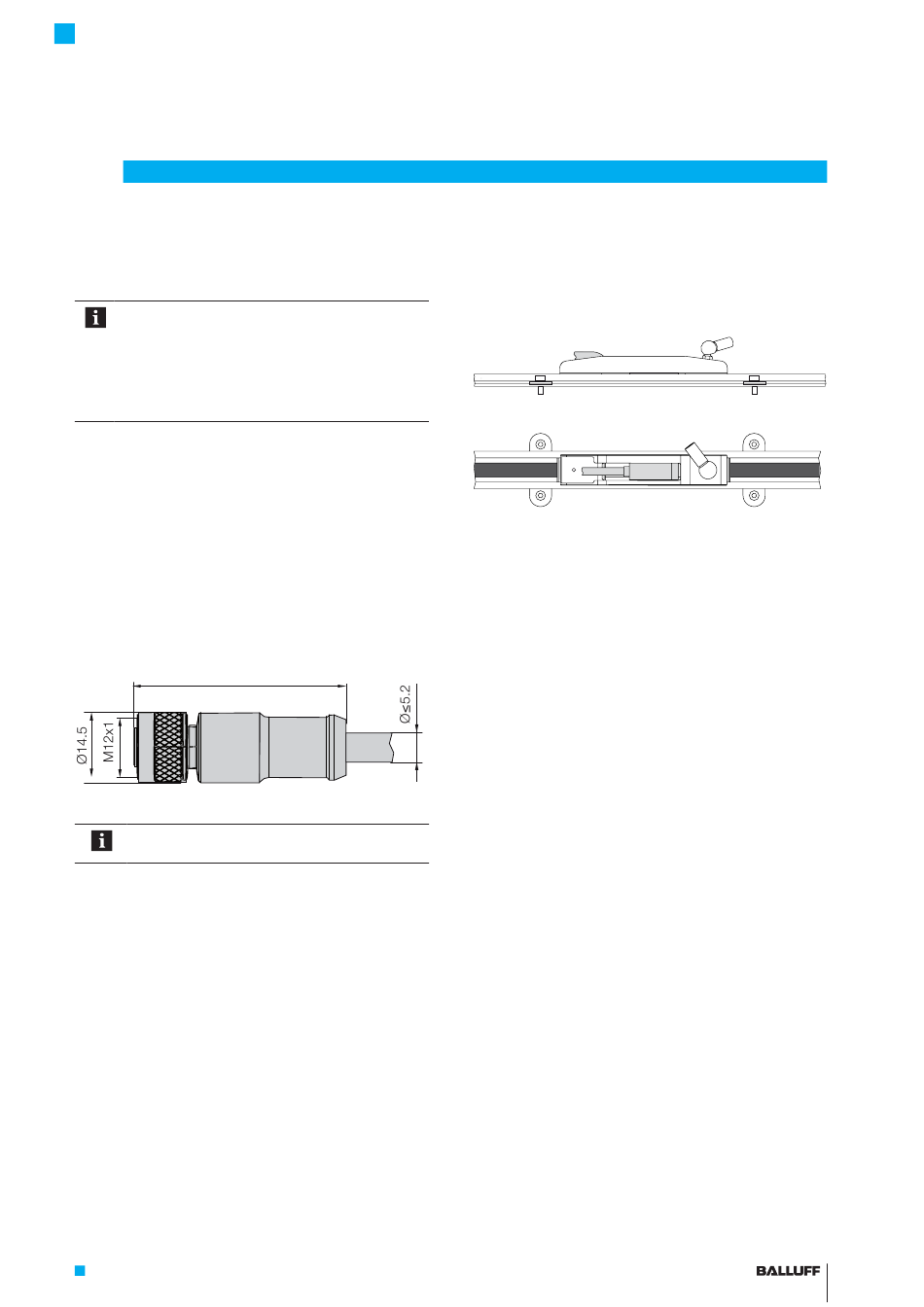

Fig. 8-1:
Connettore M12, 12 poli
Per la piedinatura e i colori vedere Tab. 4-2 a
pagina 12.
Tipo
BCC M41C-0000-1A-169-PS0C08-020-C009 BCC09MW
BCC M41C-0000-1A-169-PS0C08-050-C009 BCC09MY
BCC M41C-0000-1A-169-PS0C08-100-C009 BCC09MZ
BCC M41C-0000-1A-169-PS0C08-150-C009 BCC09N0
BCC M41C-0000-1A-169-PS0C08-200-C009 BCC09N1
Per lunghezze cavo ≥ 10 m nell'unità di controllo per l'interfaccia A/B
1)
BML-S1F_... è necessario prevedere un circuito di protezione contro le
tensioni ad impulso (EN 61000-4-5).
Esempi:
–
BCC M41C-0000-1A-169-PS0C08-020-C009 =
lunghezza cavo 2 m
–
BCC M41C-0000-1A-169-PS0C08-050-C009 =
lunghezza cavo 5 m
www.balluff.com
8.3
Sistema di misurazione della corsa a nastro
magnetico guidato
Guida sensore composta da una rotaia in alluminio
BML-R01-M_ _ _ per l'alloggiamento di un nastro
magnetico e una slitta BML-C02 (BAM01MH) con
scorrevoli che guida la testa sensore.
8.4
Contatore BDD
BDD 611-R3Q4-0-52-N-00 (BAE004K)
–
Contatore ad un asse per tutte le versioni BML-S...
–
Codice distanza min. fronte E, F, G, H, K, L, M, N, P, R
BDD 622-R3Q4-0-52-N-00 (BAE004M)
–
Contatore a due assi per tutte le versioni BML-S...
–
Codice distanza min. fronte E, F, G, H, K, L, M, N, P, R
BDD 632-R3Q4-0-52-N-00 (BAE004P)
–
Contatore a tre assi per tutte le versioni BML-S...
–
Codice distanza min. fronte E, F, G, H, K, L, M, N, P, R
Tutti i contatori necessitano di una tensione d'esercizio di
24 V DC. Per l'esercizio a 230 V è disponibile un
alimentatore per il montaggio su guide
BAE PS-XA-1W-24-007-001 (BAE0001).
Codice
d'ordine
1)
1)
1)
italiano
21
