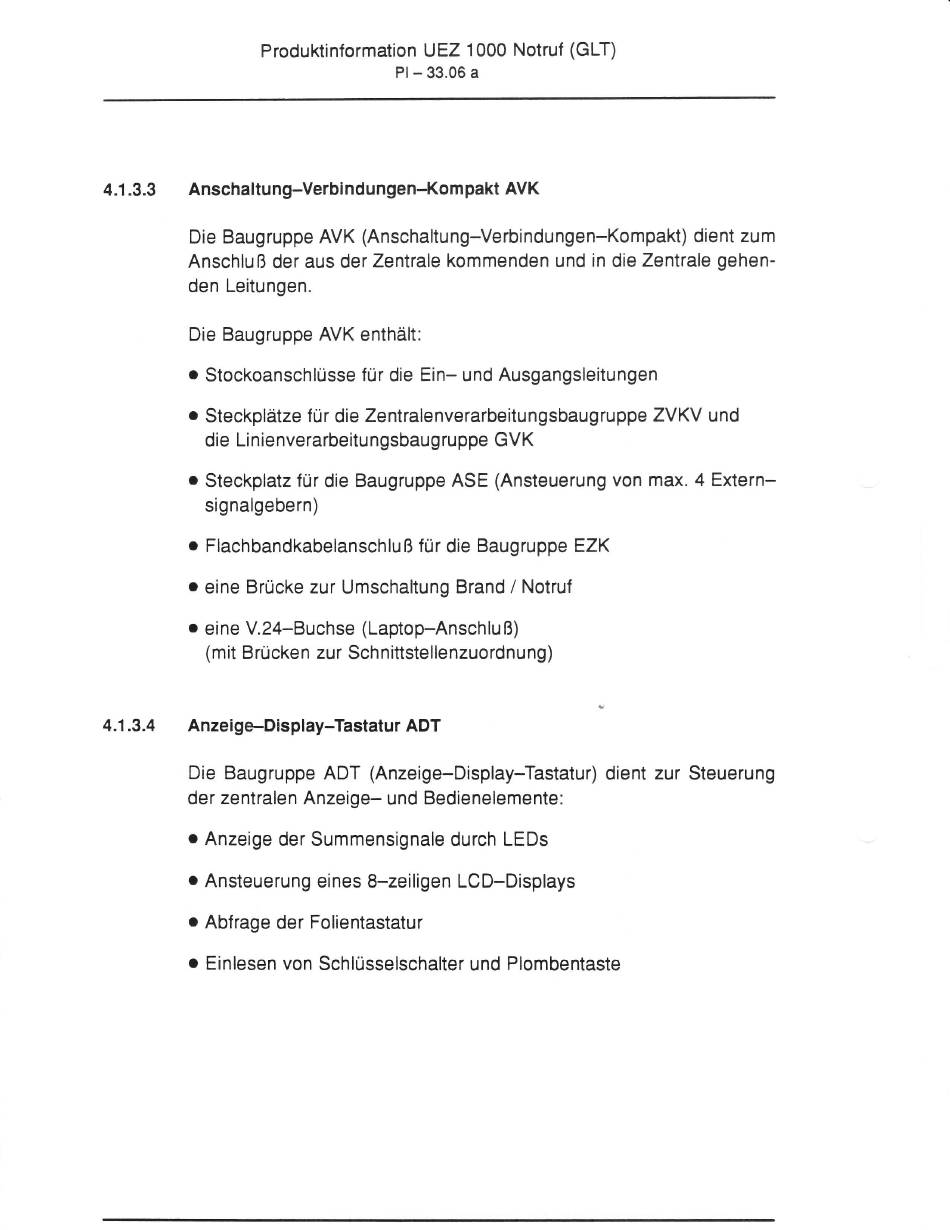

Produktinformation UEZ 1000 Notruf (GLT)
Pl
- 33.06
a
4.1.3.3
Anschaltung-Verbindungen-Kompal«t AVK
Die Baugruppe AVK (Anschaltung-Verbindungen-Kompakt) dient zum
Anschlu
ß
der aus der Zenlrale kommenden und in die Zentrale gehen-
den Leitungen.
Die Baugruppe AVK enthält:
o
Stockoanschlüsse für die Ein- und Ausgangsleitungen
o Steckplätze lür
die Zentralenverarbeitungsbaugruppe ZVKV und
die Linienverarbeitungsbaugruppe
GVK
o
Steckplatz für die Baugruppe ASE (Ansteuerung von max.
4 Extern-
signalgebern)
o
Flachbandkabelanschluß für die Baugruppe EZK
o eine Brücke zur Umschaltung Brand
/
Notruf
o eine V.24-Buchse (Lapto5Anschlu
ß)
(mit Brücken
zw
Schnittstellenzuordnung)
4.1.3.4
Anzeig+.Display-TastaturADT
Die Baugruppe ADT (Anzeige-Display-Tastatur) dient zur
Steuerung
der zentralen Anzeige- und Bedienelemente:
o Anzeige der Summensignale durch LEDs
o Ansteuerung eines 8-zeiligen LCD-Displays
o Abfrage der Folientastatur
o
Einlesen von Sch[.isselschalter und Plombentaste
