1 SLD342-C
Schalterkarte für Verdichter, Lüfter und Pumpen
1.1
Frontansicht

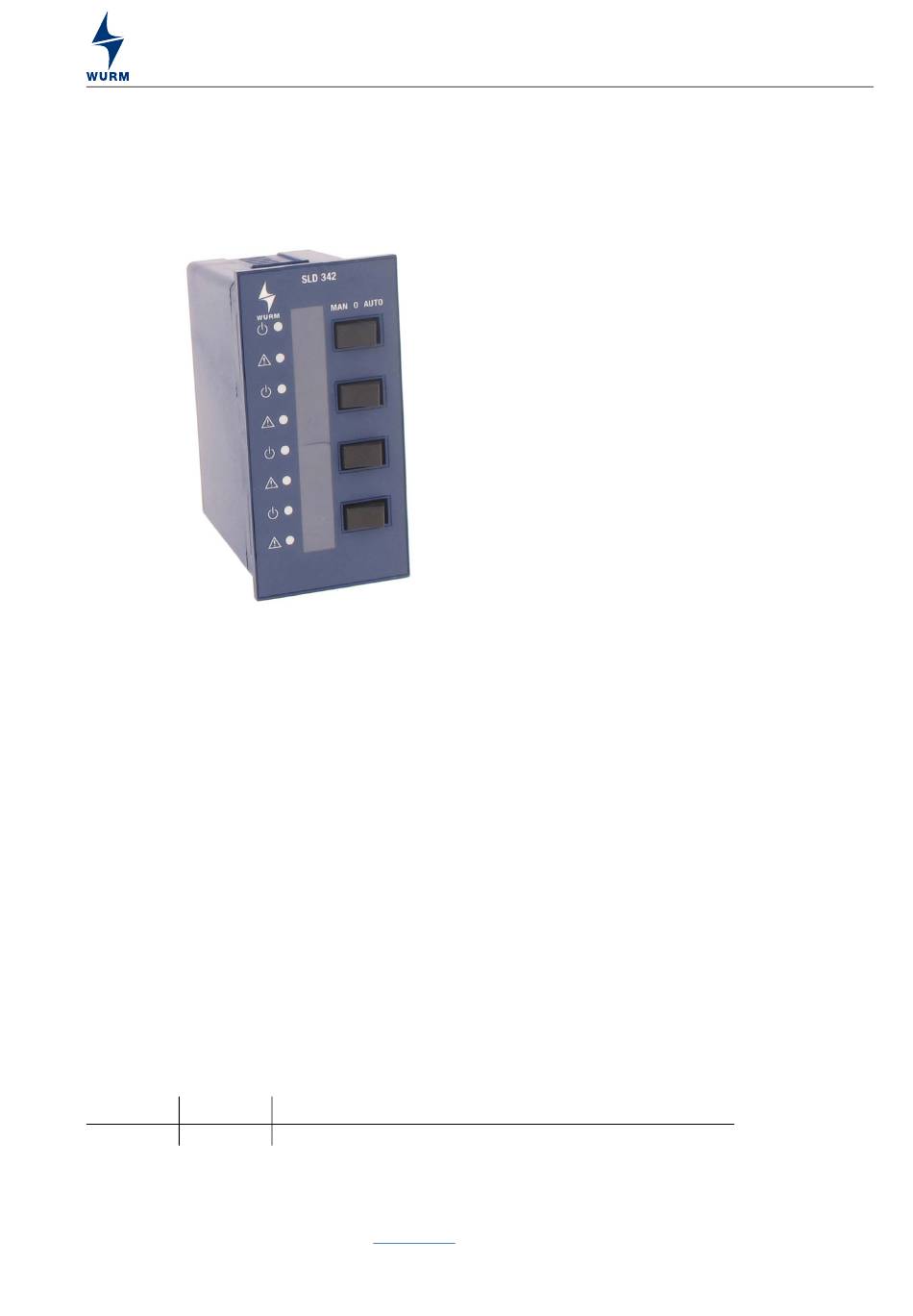

Abb. 1: Frontansicht
1.2
Merkmale
•
4 Schalter Manuell–0–Automatik
•
2 LEDs je Schalter: Betrieb und Störung
•
12 Schalterkarten je Hauptmodul HVB-G3/G4, HVV-G3/G4 und HVI-G3/G4 (je 4 Schalterkarten
für jeden Maschinentyp Verdichter, Lüfter oder Pumpen)
•
Automatische Zuordnung der Verdichter, Lüfter oder Pumpen über die eingestellte Modulad-
resse
•
Leichte Beschriftung der Schalter durch auswechselbaren Beschriftungsstreifen
•
Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
Version und Gültigkeit der Dokumentation
Version
Datum
Ab V3.0
2025-01
Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be-
schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be-
schreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weitere Hinweise finden Sie auf der Internetseite
SLD342-C_V3.0_PI_2025-01_DE
Stand der Dokumentation
www.wurm.de
Technische Änderungen vorbehalten
Schalterkarte für Verdichter, Lüfter und Pumpen
SLD342-C
