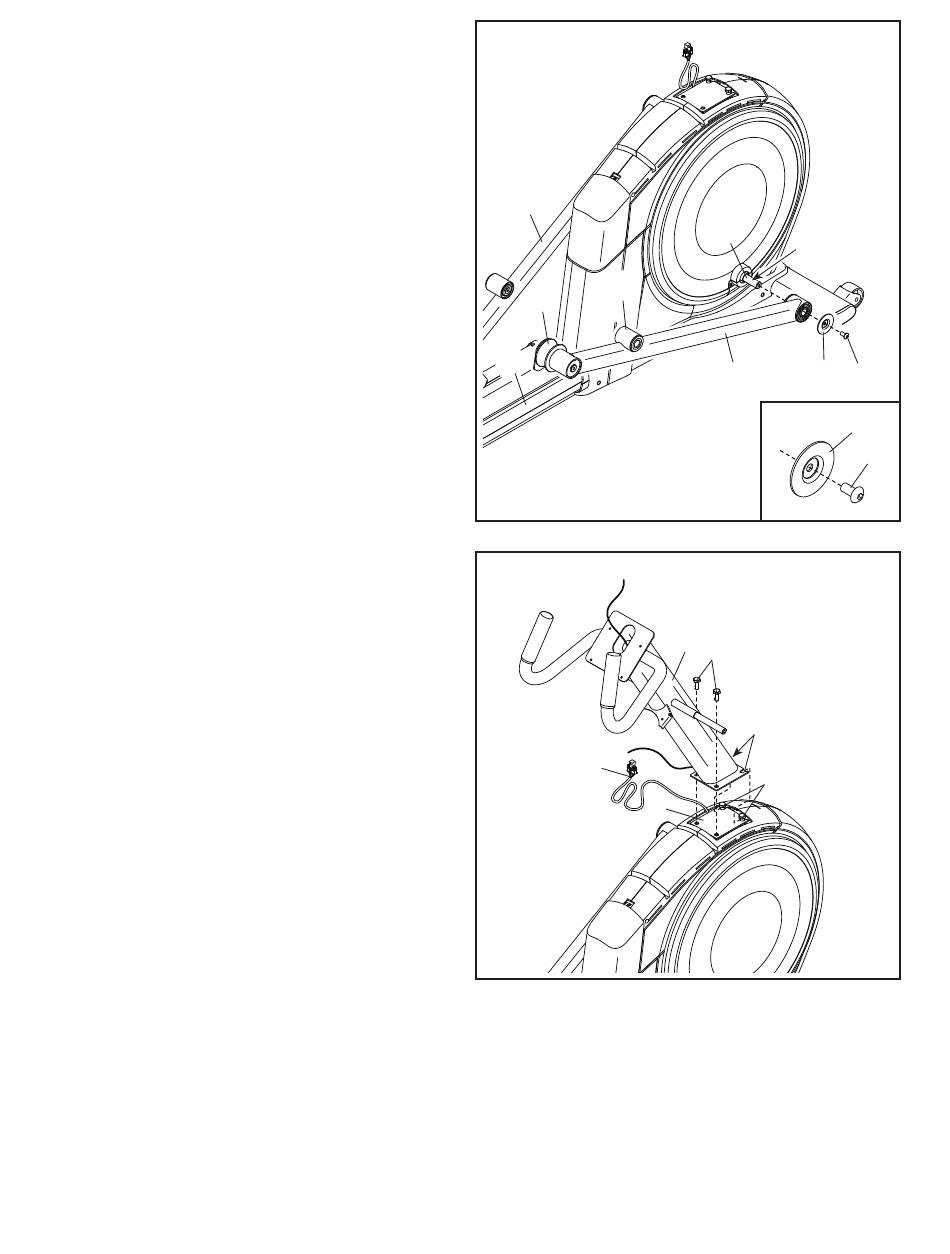

4. Tragen Sie mithilfe einer Plastiktüte, um Ihre
Finger sauber zu halten, eine dünne Schicht von
dem mitgelieferten Schmierfett auf den rechten
Kurbelarm (20) auf.
Als Nächstes identifizieren Sie den rechten
Rollenarm (59) und richten ihn so aus, dass
das geschweißte Rohr (E) oben liegt und die
Rolle (51) zum Ellipsentrainer zeigt.
Schieben Sie den rechten Rollenarm (59) auf die
Achse des rechten Kurbelarms (20) und plat-
zieren Sie die Rolle (51) auf der Oberseite der
Schiene (16).
Befestigen Sie den rechten Rollenarm (59)
mit einer M8 x 20mm Schraube (94) und einer
Kurbelabdeckung (77). Stellen Sie sicher, dass
die Kurbelabdeckung so ausgerichtet ist, wie
im Nebenbild gezeigt.
Wiederholen Sie diesen Schritt für den linken
Rollenarm (45).
5. Klemmen Sie das Hauptkabel (110) nicht ein.
Lassen Sie eine andere Person die Schlitze
(F) im Pfosten (4) auf die beiden M10 x 25
mm Schrauben (92) schieben, die bereits am
Rahmen (1) befestigt sind. Die Schrauben nicht
entfernen.
Befestigen Sie den Pfosten (4) mit zwei zusätz-
lichen M10 x 25mm Schrauben (92). Ziehen Sie
die Schrauben noch nicht vollständig fest.
4
Linke
Seite
45
E
51
16
5
110
9
20
Schmierfett
59
77
Rechte
Seite
Vermeiden Sie es,
das Hauptkabel (110)
einzuklemmen
4
92
F
92
1
94
77
94
