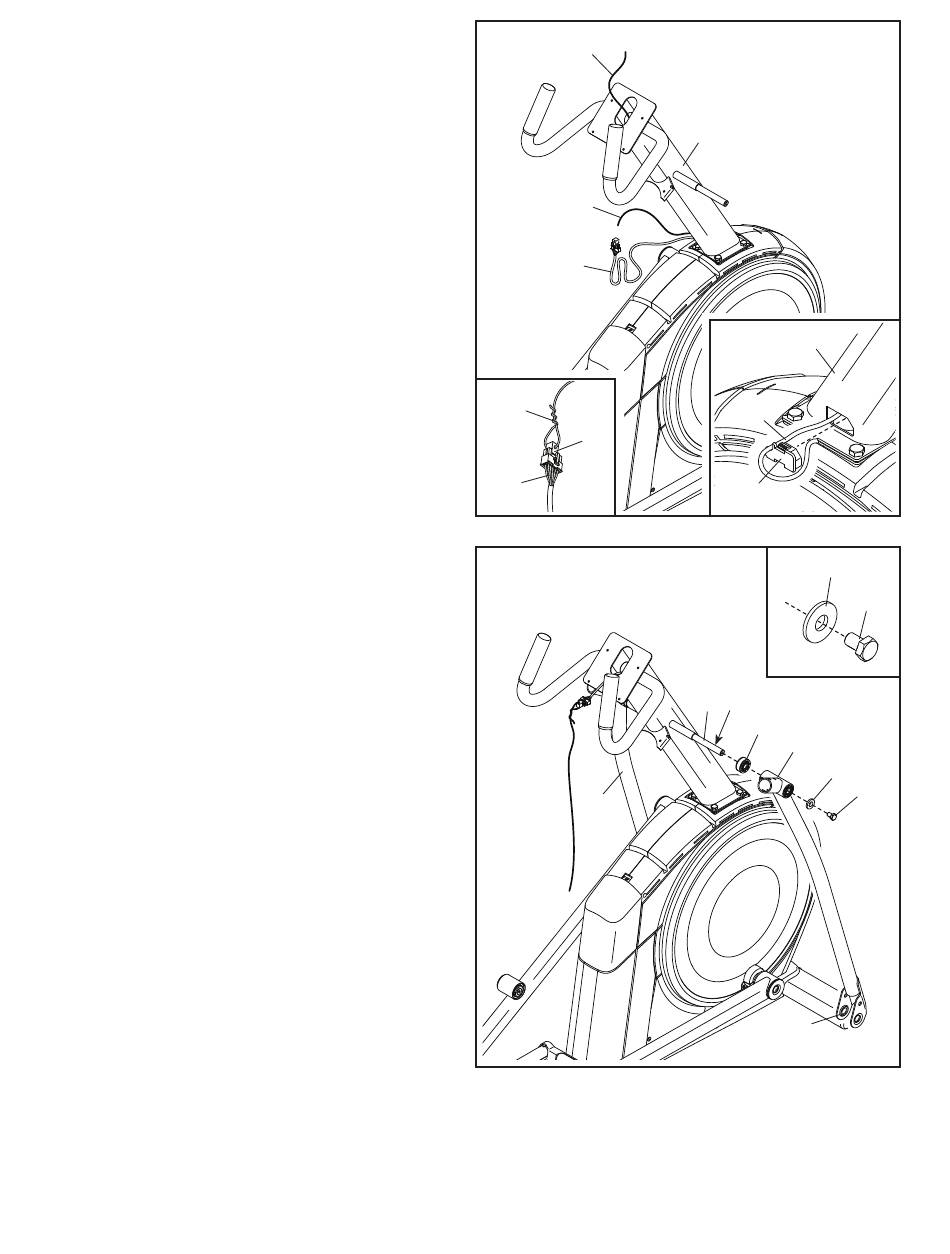

6. Finden Sie den Kabelbinder (A) im unteren Teil
des Pfostens (4).
Siehe linkes Nebenbild. Befestigen Sie den
Kabelbinder (E) an der Kabel-Einzugshilfe (B),
die am rechten Steuerungskabel (110) befestigt
ist, sehe Abbildung
Dann ziehen Sie am oberen Ende des
Kabelbinders (A), bis das Hauptkabel (110)
durch den Pfosten (4) geführt ist.
Siehe rechtes Nebenbild. Führen Sie das
Hauptkabel (110) wie abgebildet durch die
Durchführung (99) und drücken Sie dann die
Durchführung in den Pfosten (4).
Um zu verhindern, dass das Hauptkabel
(110) in den Pfosten (4) fällt, sichern Sie das
Hauptkabel mit dem Kabelbinder (A).
7. Tragen Sie eine dünne Schicht Schmierfett auf
die Achse an der rechten Seite des Pfostens (4)
auf.
Als Nächstes schieben Sie einen
Schwenkabstandhalter (54) auf die Achse.
Dann identifizieren Sie den rechten
Pendelschenkel (60) und richten diesen so
aus, dass sich die Halterung (G) auf der
abgebildeten Seite befindet, und schieben ihn
auf die Achse.
Befestigen Sie den rechten Pendelschenkel (60)
mit einer M8 x 13mm Schraube (82) und einer
M8 x 28mm Unterlegscheibe (97).
Wiederholen Sie diesen Schritt mit dem lin-
ken Pendelschenkel (46).
6
A
A
110
A
B
110
7
46
10
4
4
110
99
97
82
4 Schmierfett
54
60
97
82
G
