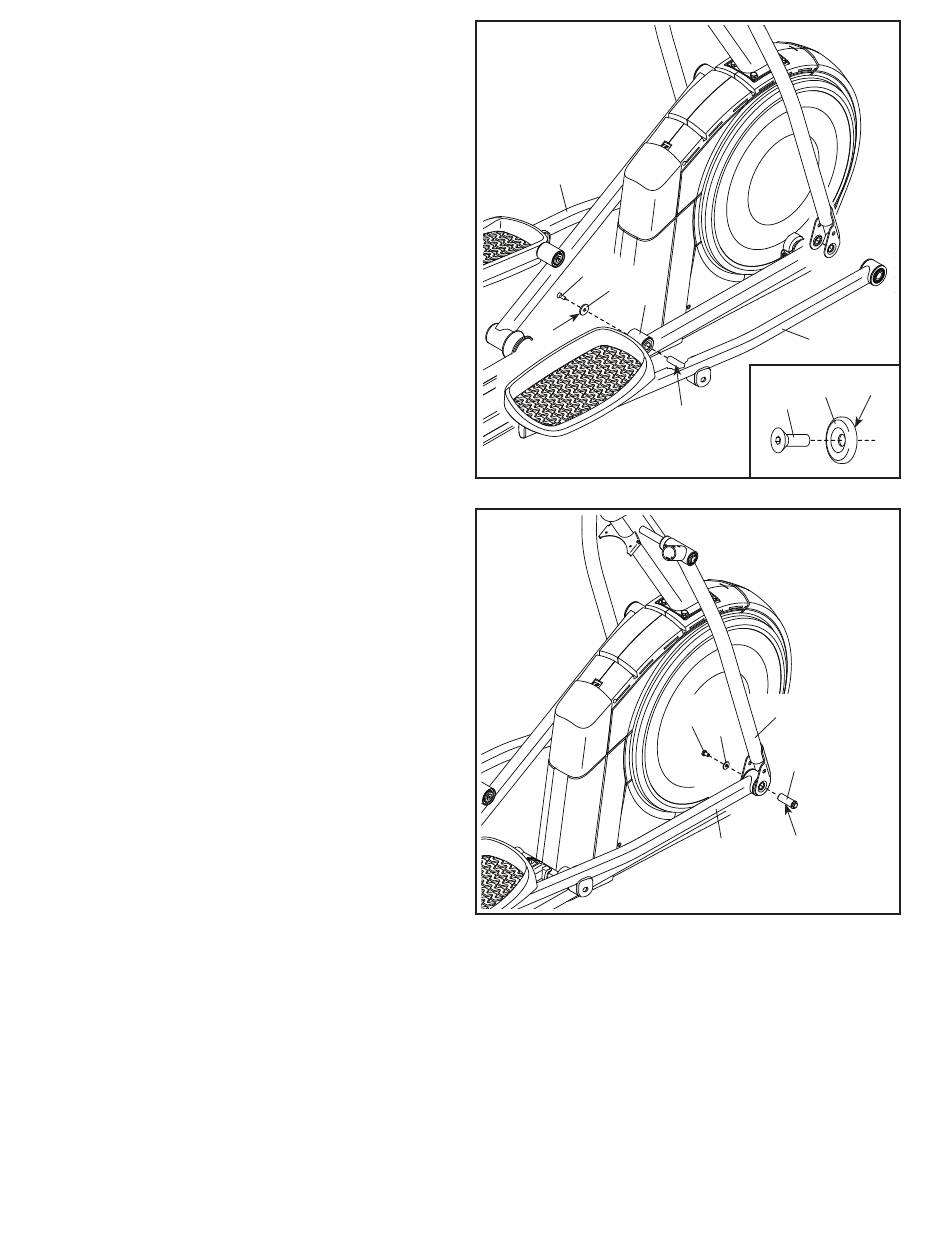

8. Richten Sie den rechten Pedalarm (58) wie
abgebildet aus und tragen Sie eine dünne
Schicht Schmierfett auf die Achse auf.
Als Nächstes schieben Sie die Achse des rech-
ten Pedalarms (58) in den rechten Rollenarm
(59) ein.
Befestigen Sie den rechten Pedalarm (58) mit
einer M8 x 20mm Senkkopfschraube (31) und
einer Haltevorrichtung (55). Achten Sie darauf,
dass die flache Seite (G) der Haltevorrichtung
dem rechten Rollenarm zugewandt ist, wie im
Nebenbild abgebildet.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pedalarm (44).
9. Tragen Sie eine dünne Schicht Schmierfett auf
eine Pedalarmachse (64) auf.
Schieben Sie die Pedalarmachse (64) in
der gezeigten Richtung in den rechten
Pendelschenkel (60) und den rechten Pedalarm
(58) ein.
Als Nächstes schieben Sie eine M8 x 22mm
Unterlegscheibe (13) auf eine M8 x 13mm
Schraube (82) und drehen die Schraube um ein
paar Drehungen in die Pedalarmachse (64) ein.
Dann ziehen Sie die Pedalarmachse (64) und
die M8 x 13mm Schraube (82) gleichzeitig
fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
8
44
31
55
59
B
9
11
58
55
31
Schmierfett
60
82
13
64
Schmierfett
58
G
