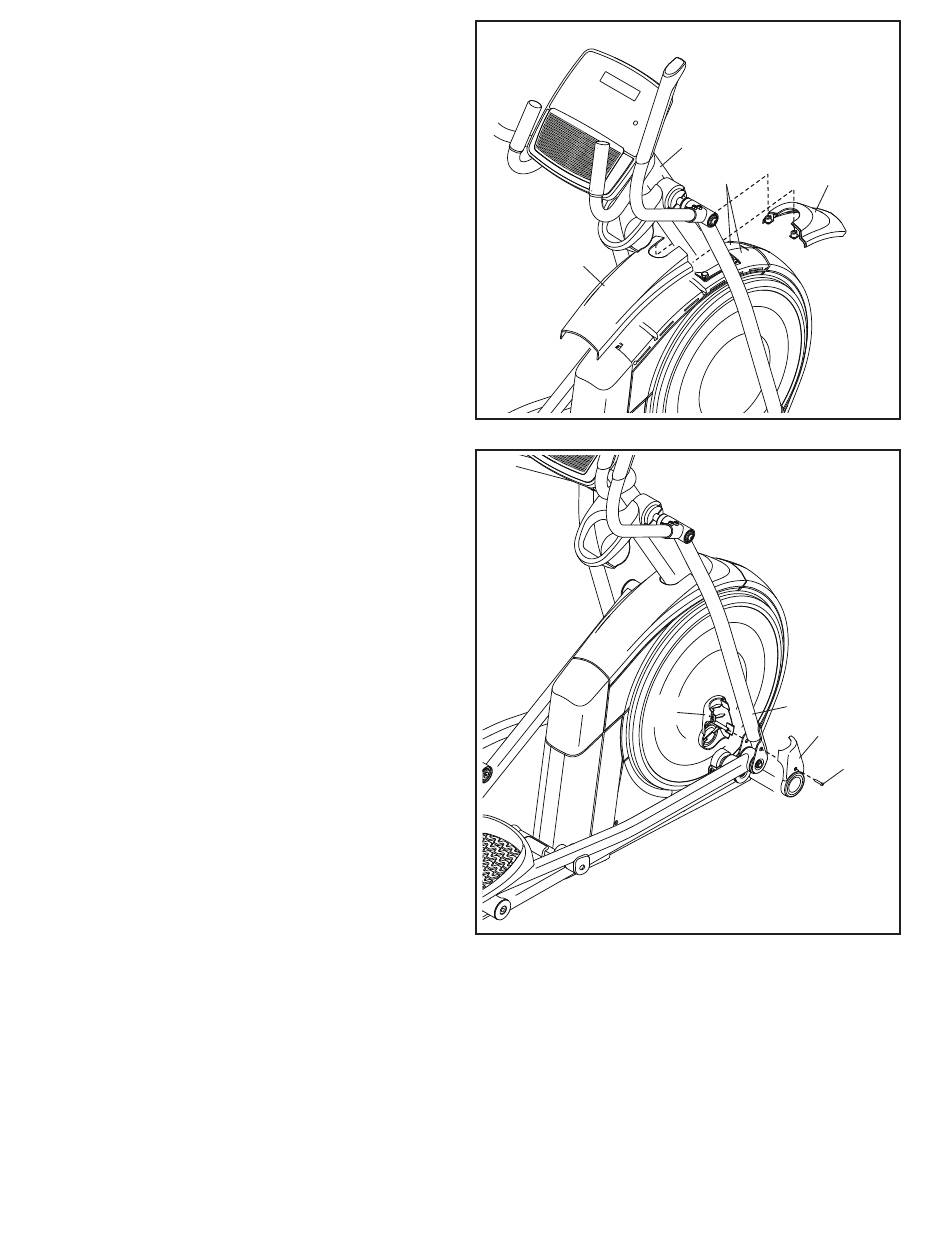

14. Vermeiden Sie es, die Kabel einzuklemmen.
Drücken Sie die vordere Schutzabdeckung (85)
auf den linken und rechten Schutz (73, 74) auf.
Dann drücken Sie die mittige Schutzabdeckung
(75) auf den linken und den rechten Schutz
(73, 74).
15. Identifizieren Sie die rechte innere
Schenkelabdeckung (83), richten diese wie
abgebildet aus und schieben sie durch den
rechten Pendelschenkel (60).
Als Nächstes identifizieren Sie die rechte äußere
Schenkelabdeckung (69), richten diese wie
abgebildet aus und drücken sie auf die rechte
innere Schenkelabdeckung (83).
Befestigen Sie die rechte äußere und rechte
innere Schenkelabdeckung (69, 83) mit einer
M4 x 16mm Schraube (101) aneinander.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
14
75
15
14
Vermeiden Sie
es, die Kabel
einzuklemmen
4
73, 74
85
60
83
69
101
