Einstellungen
5.2
Einstellung des Greifbereichs
Die Greifbereichsverstellung muss auf beiden Seiten des Gerätes gleichermaßen eingestellt werden.
Ansonsten besteht Abrutschgefahr des Greifgutes. Unfallgefahr!
Die Einstellung des Greifbereichs auf den entsprechenden Rohr-Außendurchmesser erfolgt folgendermaßen:
1.
Messen des Rohr-Außendurchmessers
2.

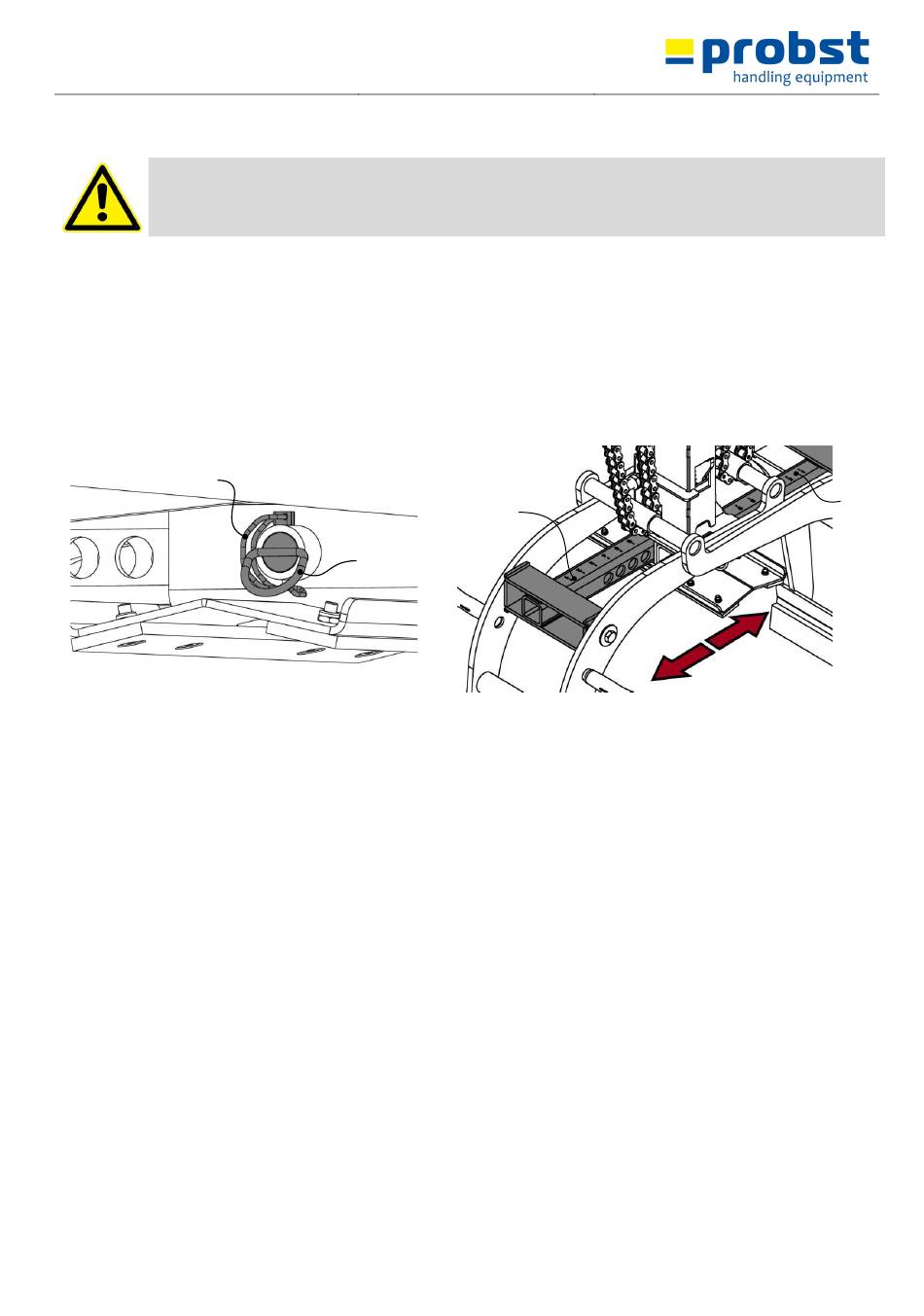

Den Rohrklappsplint (A) (siehe Abb. 2) am Unterteil entfernen
3.
Den Steckbolzen (B) herausziehen
4. Die Seitenteile (C) (siehe Abb. 3) auf beiden Seiten verschieben, bis der Greifbereich für das zu greifende Greifgut
(Betonrohr) eingestellt ist. (Abb. 3)
5.
Den Steckbolzen (B) wieder einsetzen
6. Der Rohrklappsplint (A) wieder montieren
A
Abb. 2
54500006
14 / 22
C
B
V2
Abb. 3
C
DE
