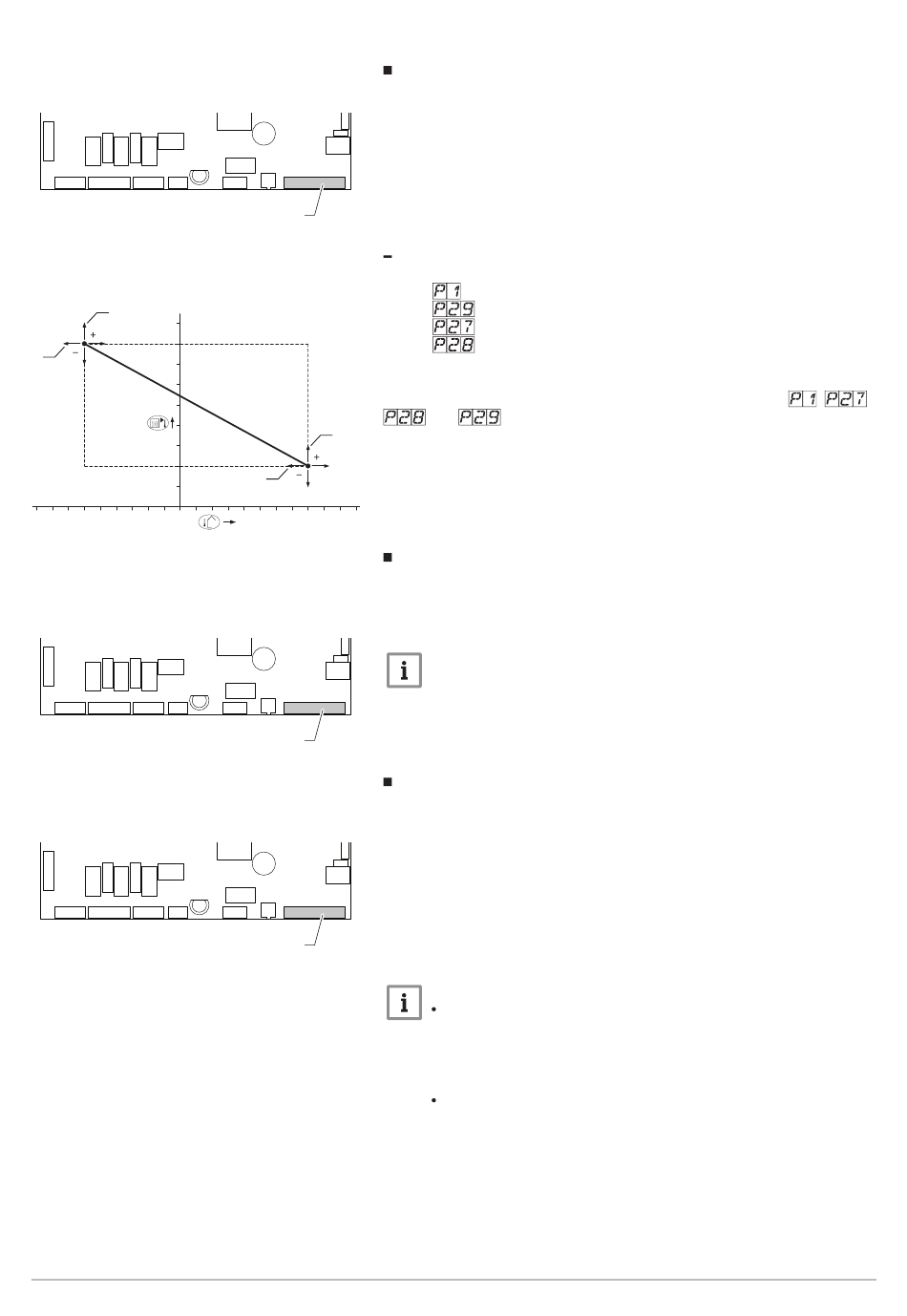

Abb.29 Anschließen eines Außenfühlers
Abb.30 Heizkurve
1
90
2
70
50
30
10
-20
-10
0
Abb.31 Anschließen des Fühlers/Thermos
tats für den Warmwasserbereiter
Abb.32 Anschluss des Frostschutzthermos
tats
7664958 - v.01 - 31082016
Ein Außensensor (Zubehör) kann an die Klemmen 1 und 2 der Klemmleis
te X9 angeschlossen werden. Bei einem Ein-/Aus-Thermostat reguliert der
Heizkessel die Temperatur mit dem Sollwert der internen Heizkennlinie
(F).
1 2 3 4 5 6 7 8
X9
AD-0000665-01
Wenn ein Außenfühler angeschlossen ist, kann die interne Heizkennlinie
angepasst werden. Die Einstellung kann mit den Parametern
F
3
4
10
20
AD-3000038-01
reiter
1 2 3 4 5 6 7 8
X9
AD-0000665-01
Bei Verwendung eines Ein/Aus-Thermostats wird der Frostschutz in Räu
men mithilfe eines Frostschutzthermostats empfohlen. Das Heizungsventil
im frostempfindlichen Raum muss geöffnet sein.
1 2 3 4 5 6 7 8
X9
AD-0000665-01
Anschließen eines Außenfühlers
1. Das zweiadrige Kabel an die Klemmen 1 und 2 der Klemmleiste X9
anschließen.
Einstellung der Heizkennlinie
1
2
3
4
F Heizkennlinie
und
verändert werden.
Anschließen des Fühlers/Thermostats für den Warmwasserbe
1. Das Thermostat des Warmwasserbereiters an die Klemmen 3 und 4
der Klemmleiste X9 anschließen.
Hinweis:
Für durchgehend warmes Wasser darf die Brücke an den Klem
men 3 und 4 der Klemmleiste X2 nicht entfernt werden!
Frostschutz in Verbindung mit einem Ein/Aus-Thermostat
1. Ein Frostschutzthermostat (Tv) in einem frostempfindlichen Raum
(z. B. einer Garage) anbringen.
2. Die Brücken an den Klemmen 7 und 8 der Klemmleiste X9 abzie
hen.
3. Den Frostschutzthermostat und den Ein/Aus-Raumthermostat (Tk)
parallel an die Klemmen 7 und 8 der Klemmleiste X9 anschließen.
Hinweis:
Bei Verwendung eines OpenTherm-Thermostats ist es nicht
möglich, ein Frostschutzthermostat parallel an die Klemmen 7
und 8 anzuschließen. In diesem Fall den Frostschutz des Zent
ralheizungssystems mit einem Außentemperatursensor ausstat
ten.
Bei Verwendung einer Uhr muss der Frostschutzthermostat pa
rallel zur Uhr an die Klemmen 1 und 4 der Klemmleiste X2 an
geschlossen werden.
6 Installation
,
,
33
