# Typ Ausführung
8 Raumluftunabhän­
C
(4)
93
gig
(1) Ebenfalls Druckklasse P1
(2) EN 15502-2-1: 0,5 mbar Sog durch Unterdruck
(3) 4 mbar Unterdruck möglich
(4) Siehe Tabelle für Mindestabmessungen des Stutzens und Kanals

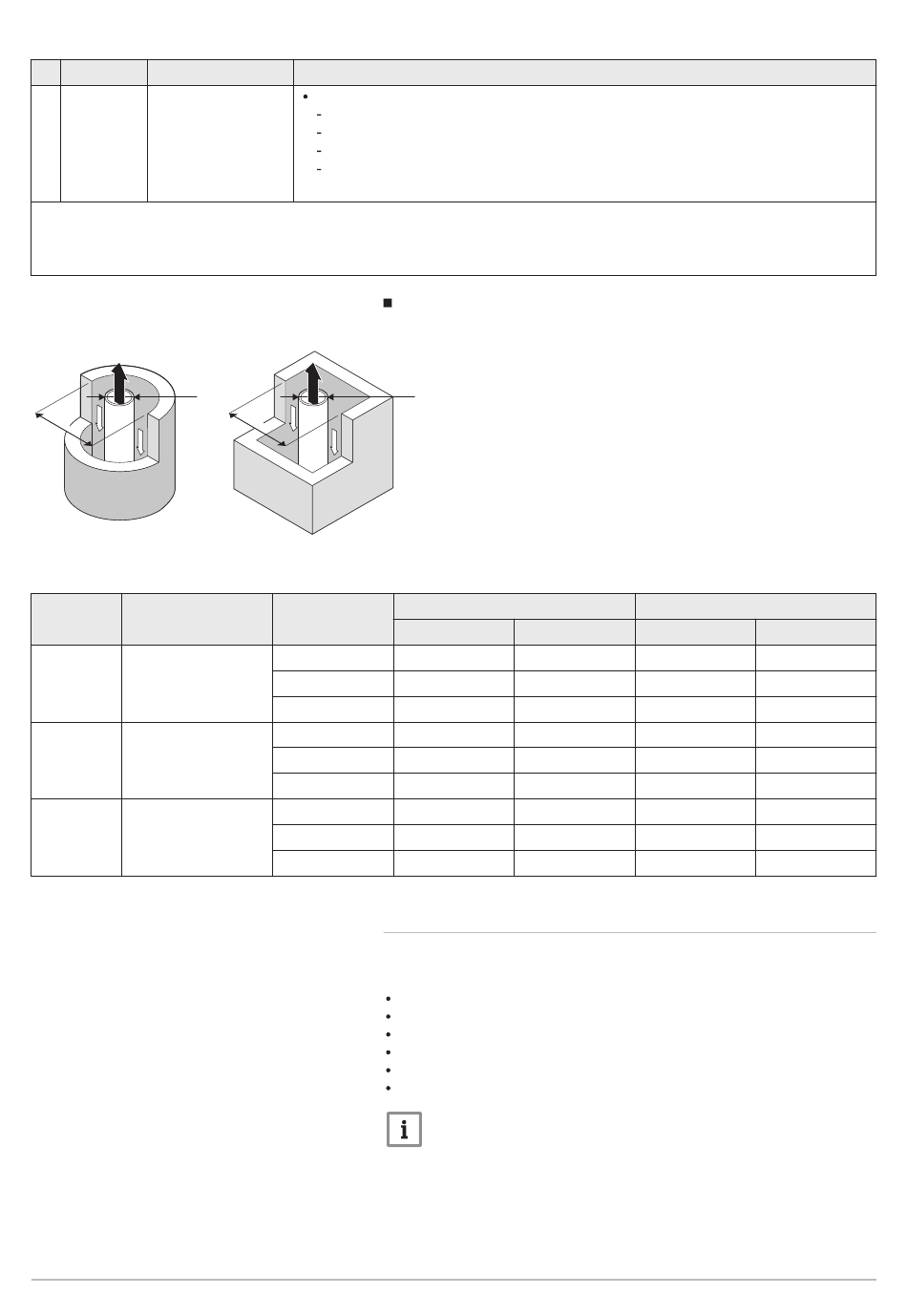

Abb.20 Mindestabmessungen des Schachts oder Kanals
D
Ø
Tab.12 Mindestabmessungen des Schachts oder Kanals
Typ Ausführung
C Starr
93
C Flexibel
93
C Konzentrisch
93
7664958 - v.01 - 31082016
Beschreibung
Zuluft- und Abgaskanal mit Stutzen oder Rohr:
Konzentrisch.
Luftzufuhr aus vorhandenem Kanal.
Abgasabführung über das Dach.
Die Einlassöffnung für Luftzufuhr befindet sich im selben Druckbereich wie die Ab­
führung.
Abmessungen des Schachts
D
□
AD-3000330-01
Durchmesser Ohne Luftzufuhr
(D)
Ø Kanal
60 mm 110 mm
80 mm 130 mm
100 mm 160 mm
60 mm 110 mm
80 mm 130 mm
100 mm 160 mm
60/100 mm 120 mm
80/125 mm 145 mm
100/150 mm 170 mm
6.5.2 Anschlüsse
Ablaufsysteme (Dach- und Außenwanddurchführung) müssen von den fol­
genden Herstellern bereitgestellt werden:
Centrotherm
Cox Geelen
Muelink & Grol
Natalini
Poujoulat
Ubbink
Heizkessel-spezifische Sätze für Dach- und Außenwanddurchführungen
sind auch erhältlich.
□ Kanal
110 x 110 mm
130 x 130 mm
160 x 160 mm
110 x 110 mm
130 x 130 mm
160 x 160 mm
120 x 120 mm
145 x 145 mm
170 x 170 mm
Hinweis:
Wenn aufgrund der gesetzlichen Bestimmungen ein Drahtgitter
montiert werden muss, ein geeignetes Drahtgitter aus Edelstahl
verwenden.
6 Installation
Mit Luftzufuhr
Ø Kanal □ Kanal
120 mm 110 x 110 mm
140 mm 130 x 130 mm
170 mm 160 x 160 mm
120 mm 110 x 110 mm
145 mm 130 x 130 mm
170 mm 160 x 160 mm
120 mm 120 x 120 mm
145 mm 145 x 145 mm
170 mm 170 x 170 mm
