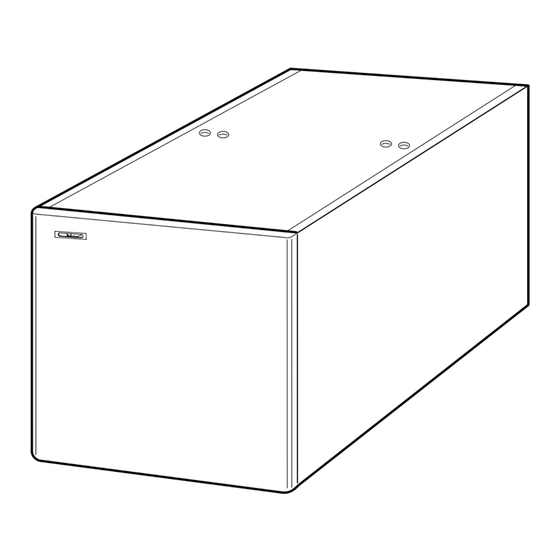

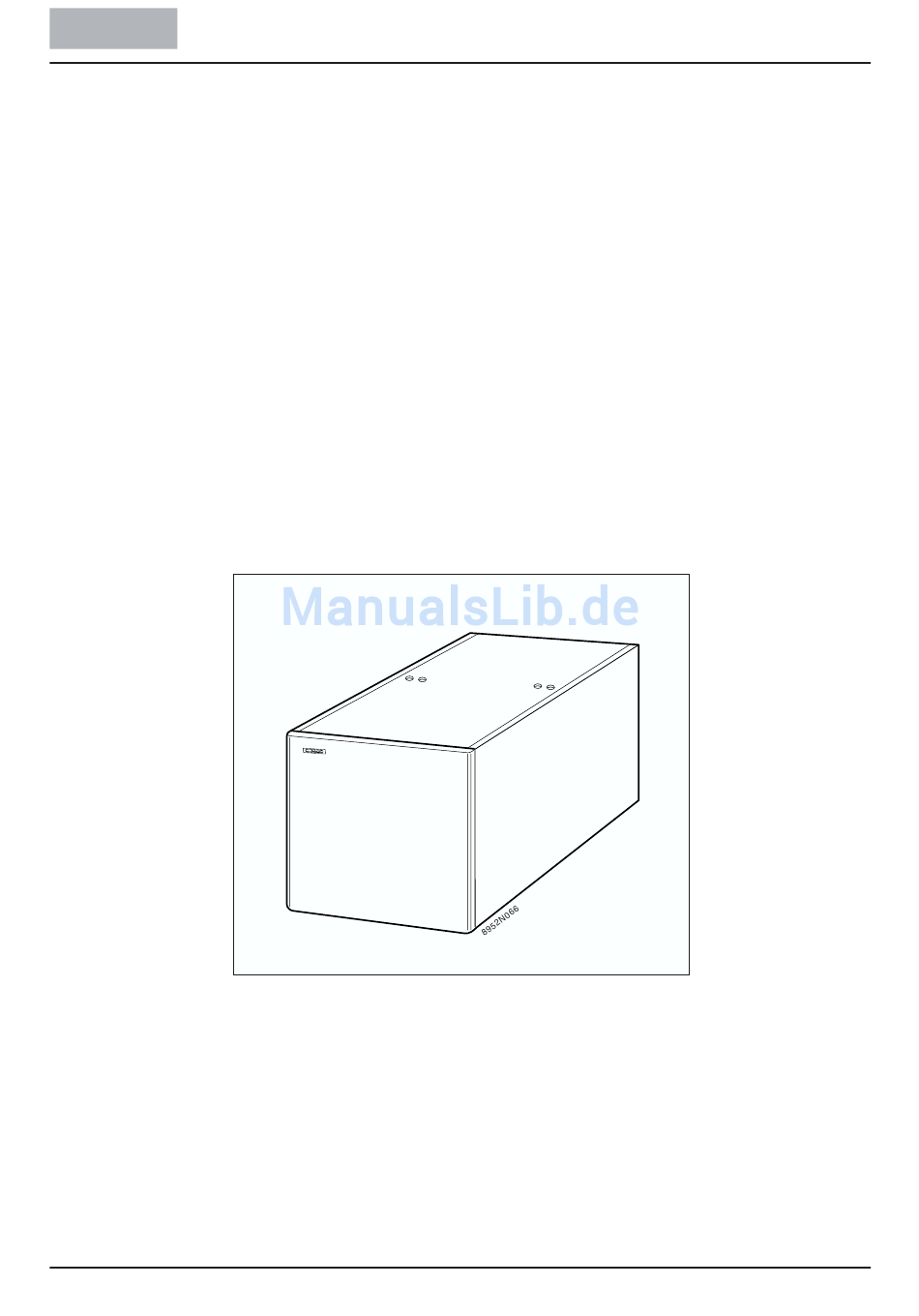

- Seite 1 DEUTSCH Warmwassererwärmer MLK 200 Kombinierbar mit Gas-Brennwertkessel Installations-, Inbetriebnahme- und Wartungsanleitung 26/03/03 - 94861295 - 8952-4054B...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. WICHTIGE INSTALLATIONSHINWEISE ......................3 2. BESCHREIBUNG ..............................3 2.1 Liefereinheiten............................... 3 2.2 Hauptabmessungen ............................4 2.3 Technische Daten............................4 3. INSTALLATION..............................5 3.1 Montage ................................ 5 3.2 Ausgleich............................... 5 3.3 Hydraulische Anschlüsse ..........................5 3.4 Trinkwasserseitige Anschlüsse ........................6 3.5 Elektrischer Anschluß... -
Seite 3: Wichtige Installationshinweise
Der Warmwassererwärmer MLK 200 ist zur Koppelung mit Gas-Brennwertkesseln vorgesehen. 1. WICHTIGE INSTALLATIONSHINWEISE • Die Kessel-Speicher-Einheit muß in einem frost- geschützten Raum installiert werden. Der Warmwasser- Warnung : erwärmer sollte möglichst dicht an der Zapfstelle auf- gestellt werden, um Wärmeverluste in den Leitungen auf ein Minimum zu beschränken. -
Seite 4: Hauptabmessungen
6 Fühlerkabeldurchführung 7 Tauchhülse 2.3 Technische Daten Anmerkung : Kesselseitig begrenzt die Regelung die Primärkreistemperatur auf 75°C (werkseinstellung, einstellbar zwischen 50°C und 95°C). Warmwassererwärmer MLK 200 Primärkreis (Heizwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Maximaler Sicherheitsdruck nach W/TPW Wasserinhalt Heizschlange Heizfläche Heizschlange Sekundärkreis (Brauchwasser) -
Seite 5: Installation
3. INSTALLATION 3.1 Speichermontage Der Gas-Brennwertkessel wird auf den tiefliegenden MLK 200-Speicher aufgestellt. Für den Anschluß des Heiz- kessels an den Speicher beziehe man sich auf die mit dem Bausatz gelieferte Anleitung. 3.2 Ausgleich Der Ausgleich des Speichers wird mittels der 4 Sechs- kantschrauben H 10x20, die sich im beiliegenden Gebrauchsanweisungs-Beutel befinden, durchgeführt. -
Seite 6: Trinkwasserseitige Anschlüsse
3.4 Trinkwasserseitige Anschlüsse • - Die Ablaufleitung hinter dem Ablauftrichter muß Jeder geschlossene Trinkwassererwärmer ist mit mindes- mindestens doppelten Querschnitt tens einem zugelassenen (mit einem TÜV-Prüfzeichen Abblaseleitung aufweisen. versehenen) Membransicherheitsventil auszurüsten. Die Nennweite von Sicherheitsventilen wird nach DIN • In der Nähe der Abblaseleitung des Sicherheitsventils, 1988 Teil 2 §... -
Seite 7: Elektrischer Anschluß
3.5 Elektrischer Anschluß • Haube 1 und Anschlußklemmleistenabdeckung 2 entfernen. • Speicherfühler laut Abbildung führen und an der vor- gesehenen Stelle im Kesselschaltfeld anschließen. Fühler- 230V- Anschlussseite • Speicherfrontplatte aushängen und Speicherfühler Anschlussseite sowie Thermometerfühler in die Tauchhülse am vor- ne befindlichen Speicherreinigungsdeckel einfügen. -
Seite 8: Inbetriebnahme
4. Inbetriebnahme Die Anlage muss ein direkt am Heizung- svorlauf angeschlossenes Sicherheitsven- til besitzen. Ammerkung : die auf Wunsch lieferbare Sicherheitsgruppe (Kolli EA 56), die direkt auf den Kesselvorlauf montiert wird, enthält ein solches Sicherheitsventil. Nach dem Auffüllen, der Entlüftung und der Dichtheits- prüfung des Primärkreises laut Montageanleitung des Heiz- kessels, folgendermaßen vorgehen : den Stopfen des automatischen Entlüfters lösen. -
Seite 9: Wartung Und Regelmässige Überprüfungen
5. WARTUNG UND REGELMÄSSIGE ÜBERPRÜFUNGEN • • Sicherheitsarmatur : Magnesiumanode : Die Magnesiumanode muß wenigstens im Abstand WICHTIG : von zwei Jahren überprüft werden. Nach der ersten Die Sicherheitsarmatur muß regelmäßig Kontrolle und je nach der Abnutzung der Anode muß betätigt werden (mindestens 1 mal pro der Abstand zwischen den weiteren Kontrollen fest- Monat). -
Seite 10: Wartungsprotokoll
6. WARTUNGSPROTOKOLL VORGENOMMENE DATUM BEMERKUNGEN AUSFÜHRENDER VISUM KONTROLLEN 7. EXPLOSIONSZEICHNUNGEN UND ERSATZTEILLISTE... - Seite 11 26/03/03 DE DIETRICH THERMIQUE S.A.S. au capital de 21 686 370 • Centre Pièces de Rechange/Ersatzteillager 4, rue d'Oberbronn • F-67110 REICHSHOFFEN • Tél. : (+33) 03 88 80 26 50 • Fax : (+33) 03 88 80 26 98...
