Vordruck des Ausdehnungsge
fäßes
1,5 bar
(1) Standardkonfiguration.

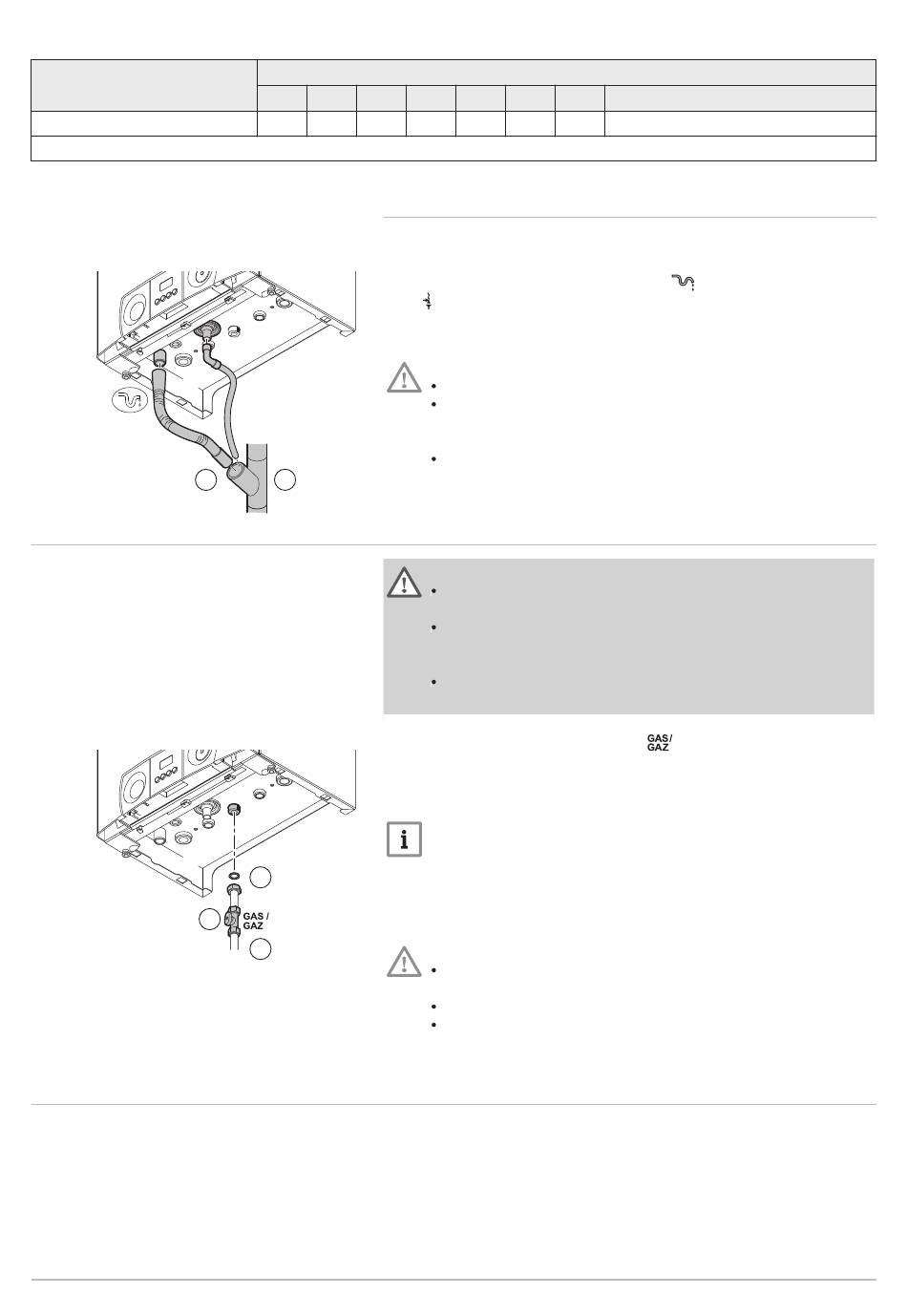

Abb.17 Anschluss der Kondenswasserab
laufleitung
2
6.4
Gasanschluss
Abb.18 Anschluss der Gasleitung
6.5
Luftzufuhr-/Abgasanschlüsse
7664958 - v.01 - 31082016
Volumen des Ausdehnungsgefäßes (Liter)
100
125
150
13,3
16,6
20,0
1
AD-0001315-01
1
2
3
AD-0001316-01
175
200
250
23,3
26,6
33,3
6.3.5 Anschluss des Kondensat-Ablaufschlauchs
1. Einen Kunststoffablaufschlauch mit der Mindestgröße Ø 32 mm am
Ablauf anbringen.
2. Die Schläuche für den Siphonabfluss
in diesen Ablaufschlauch einsetzen.
3. Einen Geruchsverschluss oder Siphon im Ablaufschlauch anbrin
gen.
Achtung!
Niemals die Kondensatableitung abdichten.
Der Ablaufschlauch muss ein Gefälle von mindestens 30 mm
pro Meter haben. Die maximale horizontale Länge beträgt 5 Me
ter.
Kondenswasser darf nicht in die Dachrinne geleitet werden.
Warnung
Vor dem Arbeiten an den Gasleitungen den Hauptgasabsperr
hahn schließen.
Vor der Installation sicherstellen, dass der Gaszähler ausrei
chend dimensioniert ist. Dabei den Verbrauch aller Geräte be
rücksichtigen.
Das zuständige Gasversorgungsunternehmen benachrichtigen,
wenn der Gaszähler unterdimensioniert ist.
1. Die Gasleitung am Gasanschluss
2. Den Gasabsperrhahn in diese Leitung direkt unter dem Heizkessel
einbauen.
3. Die Gasleitung am Gasabsperrhahn montieren.
Hinweis:
Die Montage und der Anschluss des Heizkessels sind von einem
Fachmann durchzuführen nach Maßgabe der Normen NBN D
51.003, NBN D 30.003, NBN B 61.001, NBN B 61.002 und NBN D
51.006. An der Gasversorgungsleitung ist ein Absperrhahn mit
ARGB-Zulassung in der Nähe des Heizkessels vorzusehen.
Achtung!
Schweißarbeiten immer in ausreichendem Abstand zum Heiz
kessel ausführen.
Schmutz und Staub aus der Gasleitung entfernen.
Einen Gasfilter einsetzen, um eine Verschmutzung der Gasven
tilbaugruppe zu vermeiden.
Der Heizkessel ist für die folgenden Abgasanschlusstypen geeignet:
300
> 300
39,9
Volumen der Anlage x 0,133
und das Sicherheitsventil
montieren.
6 Installation
25
