Montage

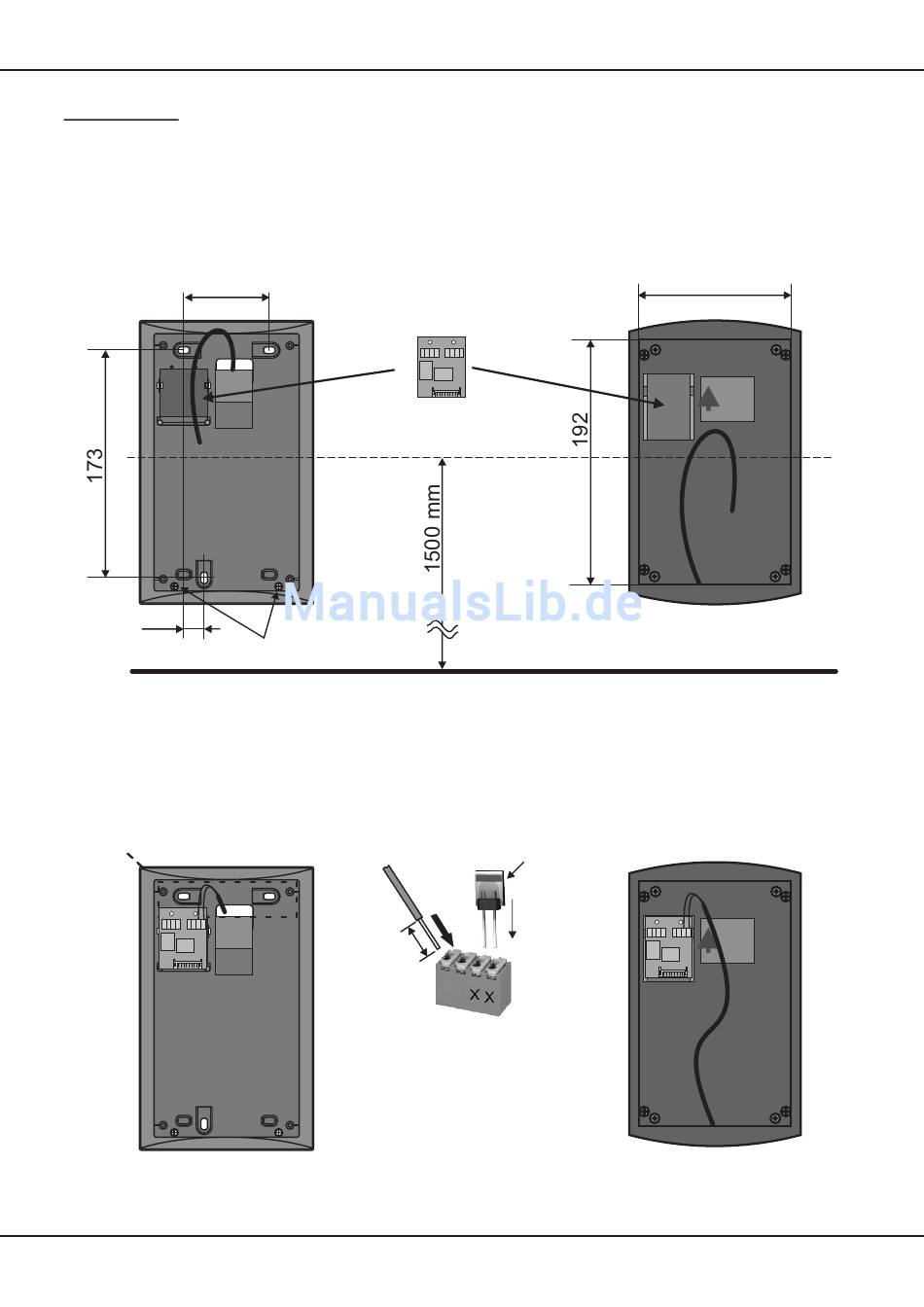

1. Kabel in Aufputz-Gehäuse oder Unterputzkasten einführen und Gehäuse montieren
Empfohlene Einbauhöhe 1500mm. Beim Aufputz-Gehäuse lassen sich Wand-
unebenheiten mittels der Stellschrauben ausgleichen.
2. Anschlussplatine in vorgesehenen Montageplatz einrasten.
65
18
3. Kabel abmanteln und anschließen. Stecken oder Entfernen Sie den Terminator
zum Leitungsabschluss entsprechend der Verkabelung.
Im Aufputz-Gehäuse darf sich das Anschlusskabel nur im vorgesehenen
Kabelbereich befinden. Im Unterputz-Kasten muss das Kabel nahe der
Rückwand verlaufen.
Kabelbereich
K K S S
R R X X
Anschlussplatine
K K S S
Stellschrauben
6-8 mm
Leiter anschließen:
Orangenen Drücker betätigen
und Leiter einstecken.
(Nur Massivleiter
Leiter lösen:
Orangenen Drücker betätigen
und Leiter herausziehen.
R R X X
UP-Kasten Maueröffnung
Terminator
Ø
0,4-0,8mm)
5
125
top
oben
Tiefe 55mm
top
K K S S
R R X X
oben
