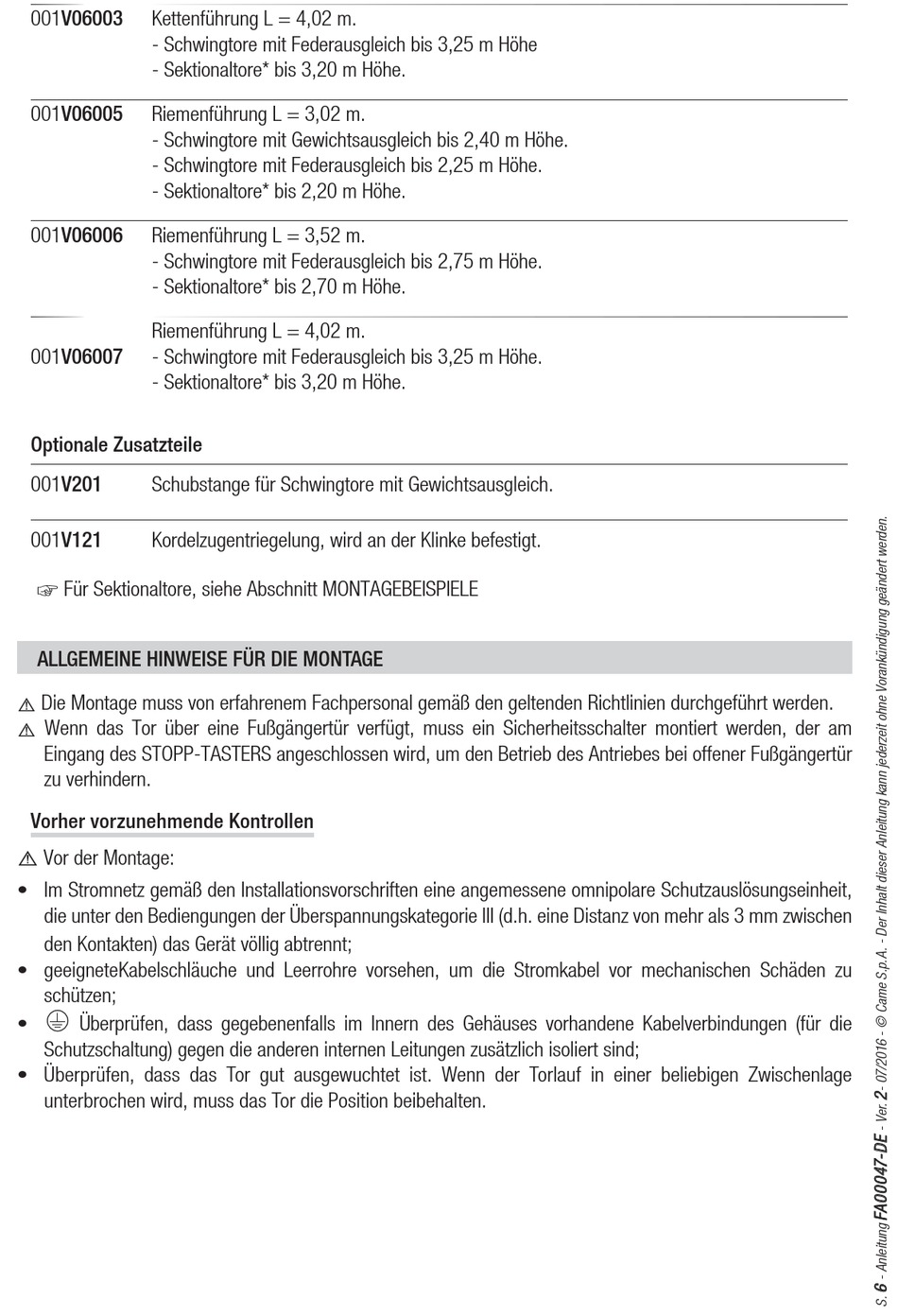

CAME V6000 Montageanleitung Seite 6

001V06003 Kettenführung L = 4,02 m.
- Schwingtore mit Federausgleich bis 3,25 m Höhe
- Sektionaltore* bis 3,20 m Höhe.
001V06005 Riemenführung L = 3,02 m.
- Schwingtore mit Gewichtsausgleich bis 2,40 m Höhe.
- Schwingtore mit Federausgleich bis 2,25 m Höhe.
- Sektionaltore* bis 2,20 m Höhe.
001 001V06006 Riemenführung L = 3,52 m.
- Schwingtore mit Federausgleich bis 2,75 m Höhe.
- Sektionaltore* bis 2,70 m Höhe.
Riemenführung L = 4,02 m.
001V06007 - Schwingtore mit Federausgleich bis 3,25 m Höhe.
- Sektionaltore* bis 3,20 m Höhe.
Optionale Zusatzteile
001V201 001 Schubstange für Schwingtore mit Gewichtsausgleich.
001V121 Kordelzugentriegelung, wird an der Klinke befestigt.
☞ Für Sektionaltore, siehe Abschnitt MONTAGEBEISPIELE
ALLGEMEINE HINWEISE FÜR DIE MONTAGE
Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden Richtlinien durchgeführt werden.
⚠
Wenn das Tor über eine Fußgängertür verfügt, muss ein Sicherheitsschalter montiert werden, der am
⚠
Eingang des STOPP-TASTERS angeschlossen wird, um den Betrieb des Antriebes bei offener Fußgängertür
zu verhindern.
Vorher vorzunehmende Kontrollen
⚠ Vor der Montage:
• Im Stromnetz gemäß den Installationsvorschriften eine angemessene omnipolare Schutzauslösungseinheit,
die unter den Bediengungen der Überspannungskategorie III (d.h. eine Distanz von mehr als 3 mm zwischen
den Kontakten) das Gerät völlig abtrennt;
• geeigneteKabelschläuche und Leerrohre vorsehen, um die Stromkabel vor mechanischen Schäden zu
schützen;
• Überprüfen, dass gegebenenfalls im Innern des Gehäuses vorhandene Kabelverbindungen (für die
Schutzschaltung) gegen die anderen internen Leitungen zusätzlich isoliert sind;
• Überprüfen, dass das Tor gut ausgewuchtet ist. Wenn der Torlauf in einer beliebigen Zwischenlage
unterbrochen wird, muss das Tor die Position beibehalten.
