CAME V6000 Montageanleitung Seite 11

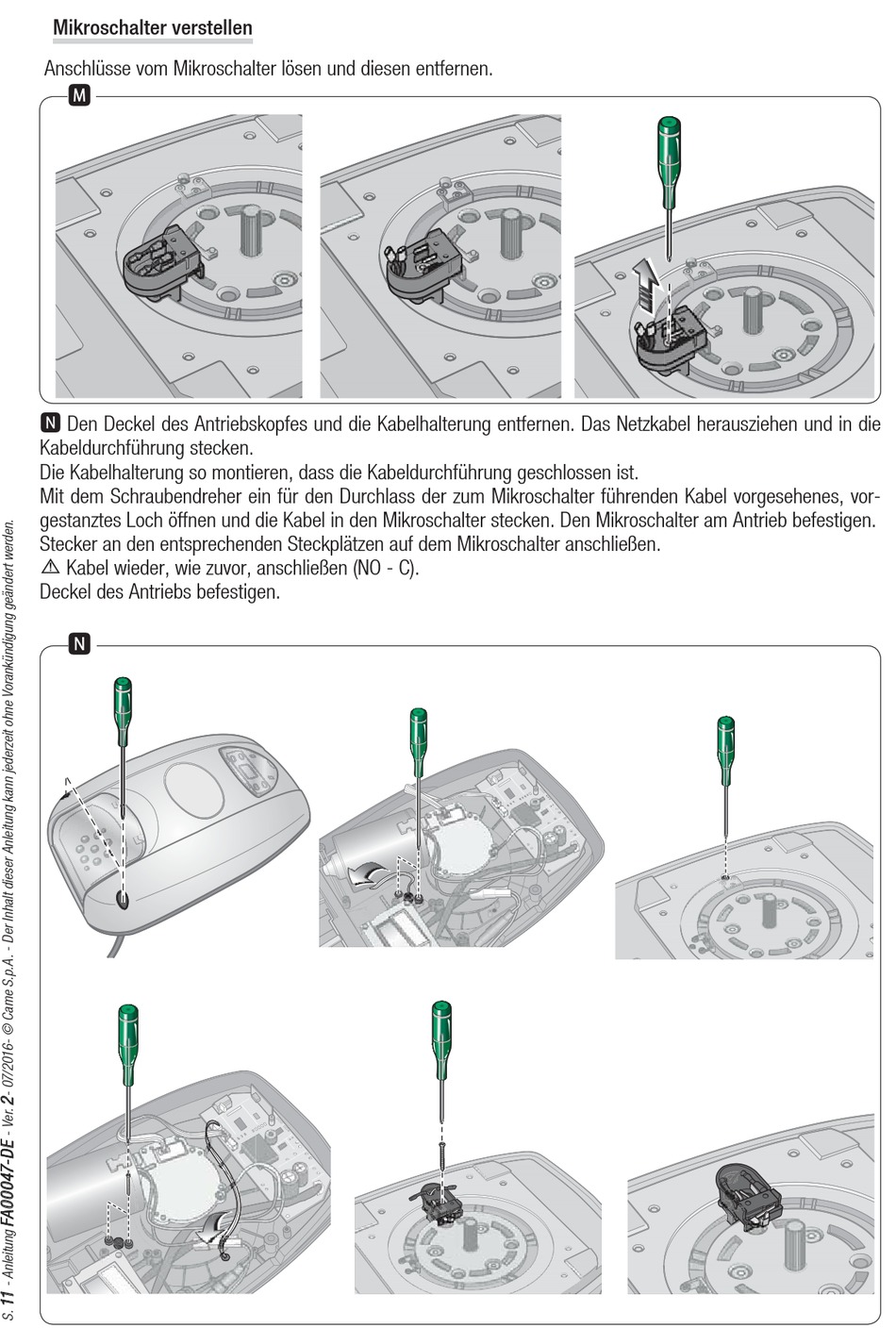

Mikroschalter verstellen
Anschlüsse vom Mikroschalter lösen und diesen entfernen.
Den Deckel des Antriebskopfes und die Kabelhalterung entfernen. Das Netzkabel herausziehen und in die
Kabeldurchführung stecken.
Die Kabelhalterung so montieren, dass die Kabeldurchführung geschlossen ist.
Mit dem Schraubendreher ein für den Durchlass der zum Mikroschalter führenden Kabel vorgesehenes, vor-
gestanztes Loch öff nen und die Kabel in den Mikroschalter stecken. Den Mikroschalter am Antrieb befestigen.
Stecker an den entsprechenden Steckplätzen auf dem Mikroschalter anschließen.
⚠ Kabel wieder, wie zuvor, anschließen (NO - C).
Deckel des Antriebs befestigen.
