CAME V6000 Montageanleitung Seite 5

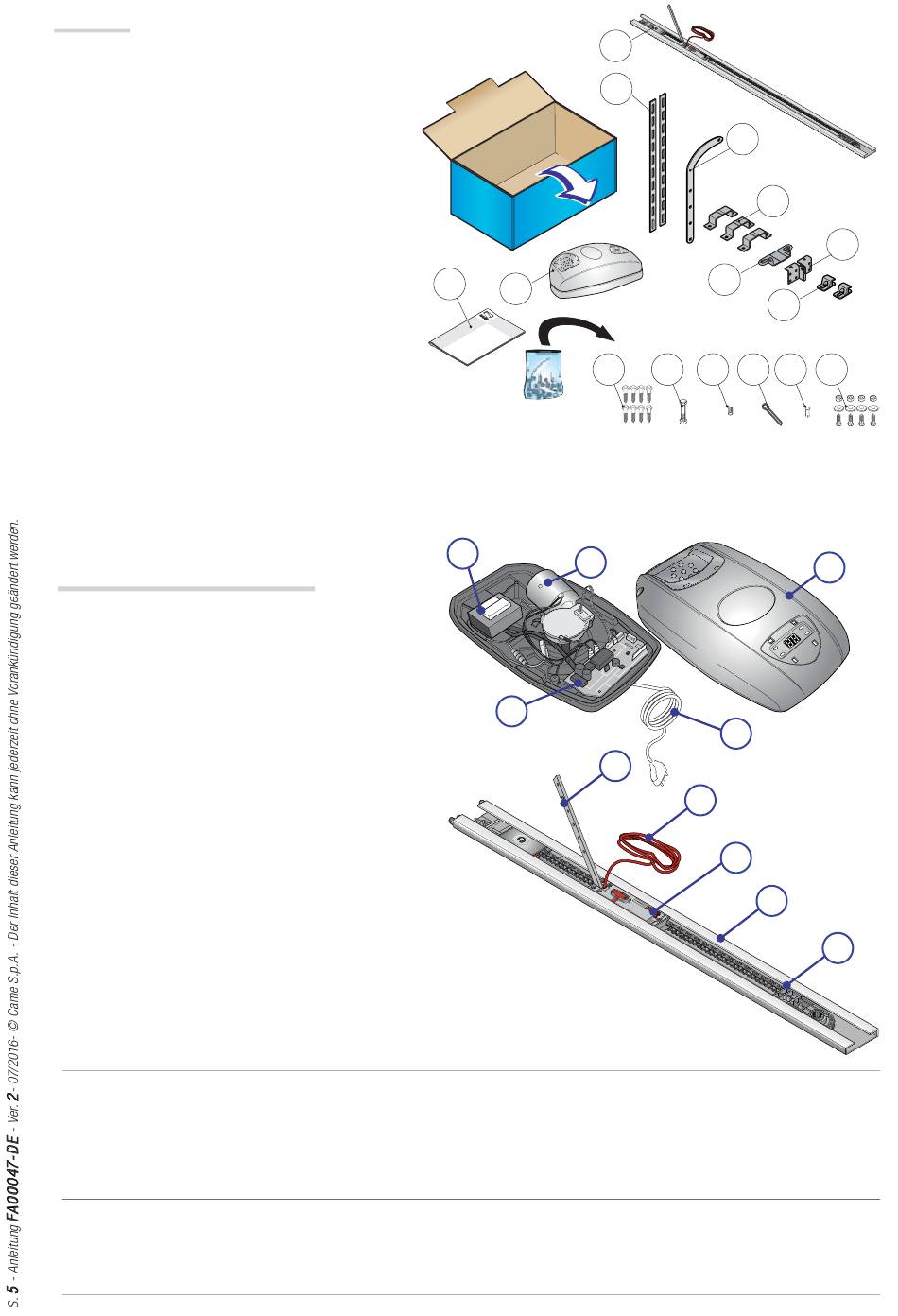

Packliste
1. 1 Antrieb
2. 1 Montageanleitung
3. 2 gelochte Befestigungsstangen
4. 1 Schubstange
5. 2 Haltebeschläge
6. 3 Bügelbeschläge
7. 1 Haltebeschlag Führungsschiene
8. 1 Torbeschlag
9. 8 Sechskant-Schneidschrauben M6x15
10. 1 Schraube mit Sechskantmutter M6x80
11. 1 Wellenadapter (Ø8x25)
12. 1 Federstecker 3x20
13. 1 Drehzapfen
14. 4 Schrauben mit Sechskantmutter und
Unterlegscheibe M8x20
15. 1 Gleitschiene
Beschreibung der Bestandteile
Antriebe
1. Pollerdeckel
2. Getriebemotor
3. Trafo
4. Steuerung
5. Netzkabel
Pckg. vormontierte Führungsschiene
6. Führungsschiene
7. Kette oder Riemen
8. Laufschlitten
9. Schubstange
10. Bowdenzugentriegelung
Gleitschienen
001V06001
Kettenführung L = 3,02 m.
- Schwingtore mit Gewichtsausgleich bis 2,40 m Höhe.
- Schwingtore mit Federausgleich bis 2,25 m Höhe.
- Sektionaltore* bis 2,20 m Höhe.
001V06002 Kettenführung L = 3,52 m.
- Schwingtore mit Federausgleich bis 2,75 m Höhe.
- Sektionaltore* bis 2,70 m Höhe.
15
3
2
1
9
3
2
4
9
4
6
7
5
10 11 12 13 14
1
5
10
8
6
8
7
