VOLTCRAFT 10 09 12 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G

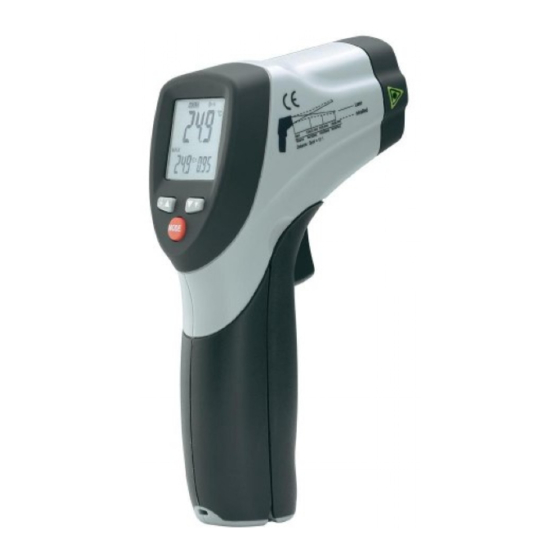

Infrarot-Thermometer
Best.-Nr. 10 09 12 IR 650-12D
Best.-Nr. 10 09 17 IR 800-20D
Einführung
Sehr geehrter Kunde,
Mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die
wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die
sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und per-
manente Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender
auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu
einem außergewöhnlich günstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten
Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bestimmungsgemäße Verwendung
Das Infrarot-Thermometer ist ein Messgerät zur berührungslosen Temperaturmessung. Es
bestimmt die Temperatur anhand der Infrarotenergie, die von einem Objekt emittiert wird, und
anhand seines Emissionsgrades. Es ist besonders nützlich für die Temperaturmessung von
heißen, schwer zugänglichen, oder beweglichen Objekten. Das Thermometer misst die
Oberflächentemperatur eines Objektes. Es kann nicht durch transparente Oberflächen wie
Glas oder Plastik hindurch messen. Sein Temperaturmessbereich reicht von -50ºC bis 650ºC
(IR 650-12D) bzw. -50ºC bis 800ºC (IR 800-20D). Zur Spannungsversorgung dient eine 9V-
Blockbatterie.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen
und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprech-
enden Erklärungen sind beim Hersteller hinterlegt.
Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung
des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand,
Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren
Sie diese für späteres Nachschlagen auf.
Merkmale
Dualer Ziellaser mit Fokuspunkt
Integrierte Alarmfunktion für oberen und unteren Alarmwert mit optischer und akustischer
Signalisierung
Speicherung der Maximaltemperatur während der Messung
Dauermessfunktion
Emissionsgrad einstellbar von 0,10 bis 1,00
Zuschaltbare Hintergrundbeleuchtung für das Display
Lieferumfang
Infrarot-Thermometer
Tragetasche
9V-Blockbatterie
Bedienungsanleitung
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung ver-
ursacht werden, erlischt der Garantieanspruch! Für Folgeschäden und bei
Sach- und Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! Wichtige Hinweise, die unbedingt zu beachten sind, werden
in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet.
Das Gerät darf keinen erheblichen mechanischen Belastungen oder starken
Vibrationen ausgesetzt werden.
Das Gerät darf keinen elektromagnetischen Feldern, extremen Temperaturen,
direkter Sonneneinstrahlung oder Feuchtigkeit ausgesetzt werden.
Das Gerät darf keiner hohen Luftfeuchtigkeit oder Flüssigkeiten ausgesetzt
werden. Das Gerät darf beim Außeneinsatz nur unter entsprechenden
Witterungsbedingungen bzw. nur mit geeigneten Schutzvorrichtungen benutzt
werden.
Wasserdampf, Staub, Rauch und/oder Dämpfe können durch ein beeinträchtigen
der Optik des Thermometers zu einem nicht korrekten Messergebnis führen.
Blicken Sie nie direkt oder mit optischen Instrumenten in den Laserstrahl.
Richten Sie den Laserstrahl niemals auf Spiegel oder andere reflektierende
Flächen.
Richten Sie den Laserstrahl niemals auf Personen oder Tiere. Laserstrahlung
kann zu Augen- oder Hautverletzungen führen.
®
Dieses Produkt ist mit einem Laser der Klasse 2 gemäß EN 60825-1:2007 aus-
gestattet.
°
Achtung: Das Betreiben dieses Produkts bzw. das Verändern seiner
Version 06/11
Einstellungen abweichend von dieser Bedienungsanleitung kann zu gefähr-
licher Strahlung führen.
Das Gerät sollte nicht sofort in Betrieb genommen werden, wenn es aus einem
Bereich mit kalter Umgebungstemperatur in einen warmen Raum gebracht wurde.
Kondenswasser kann das Gerät zerstören. Ebenso kann das Beschlagen der
Linse zu Fehlmessungen führen. Warten Sie vor dem Einsatz des Produkts, bis es
sich an die veränderte Umgebungstemperatur angepasst hat.
Sollten Sie Grund zu der Annahme haben, dass der sichere Betrieb nicht länger gewährleistet
ist, schalten Sie das Gerät aus, und sichern Sie es gegen unbeabsichtigtes Einschalten. Unter
folgenden Bedingungen ist der sichere Betrieb nicht länger gewährleistet:
- das Produkt zeigt sichtbare Beschädigungen,
- das Produkt funktioniert nicht mehr, oder
- das Produkt wurde über einen längeren Zeitraum unter ungünstigen Bedingungen gelagert,
- das Produkt wurde während des Transports schweren Belastungen ausgesetzt.
Das Produkt ist kein Spielzeug. Es gehört nicht in Kinderhände und ist von Haustieren fern-
zuhalten!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten ist der Umgang mit elek-
trischen Geräten durch geschultes Personal verantwortlich zu überwachen.
Service-, Wartungs- und Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt
durchgeführt werden.
Sollten Sie noch Fragen zum Umgang mit dem Messgerät haben, die in dieser Bedienungs-
anleitung nicht beantwortet werden, steht Ihnen unser Technischer Support unter folgender
Anschrift und Telefonnummer zur Verfügung:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Telefon 0180 / 586 582 723 8
Bedienelemente
1
2
3
1. Display
2. Taste „up"
3. Taste „Mode"
4. Taste „down"
5. Messtaste
6. Umschaltung °C/°F
7. Batteriefach
8. Laseraustrittsöffnung/Messöffnung
9. Batteriefachdeckel
10. „Scan", Messanzeige
11. „Hold", Anzeige zum kurzzeitigen
Speichern des Messwertes
Einlegen der Batterie / Batteriewechsel
Achten Sie beim Einlegen der Batterien auf die richtige Polung. Entfernen Sie die
Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen
durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können
bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten
Batterien sollten Sie daher Schutzhandschuhe tragen.
Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie
Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt
werden könnten. Wechseln Sie alle Batterien gleichzeitig aus.
Nehmen Sie Batterien nicht auseinander, und vermeiden Sie Kurzschlüsse und
Kontakt mit Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen.
Es besteht Explosionsgefahr
8
4
22
5
6 21
20
9
7
12. Anzeige Ziellaser aktiv
13. Anzeige Dauermessfunktion aktiv
14. Symbol für oberer Alarmwert
15. Symbol für unterer Alarmwert
16. Messeinheit (°C oder °F)
17. Symbol für leere Batterie
18. Emissionsgradanzeige
19. Symbol für Emissionsgrad
20. Maximaltemperaturanzeige
21. Symbol für Maximaltemperatur
22. Messwert
11 13 15
10 12 14
SCAN HOLD H L
°C
16
°F
17
MAX
18
19
