Stereoping Synth Controller Aufbauanleitung Seite 5

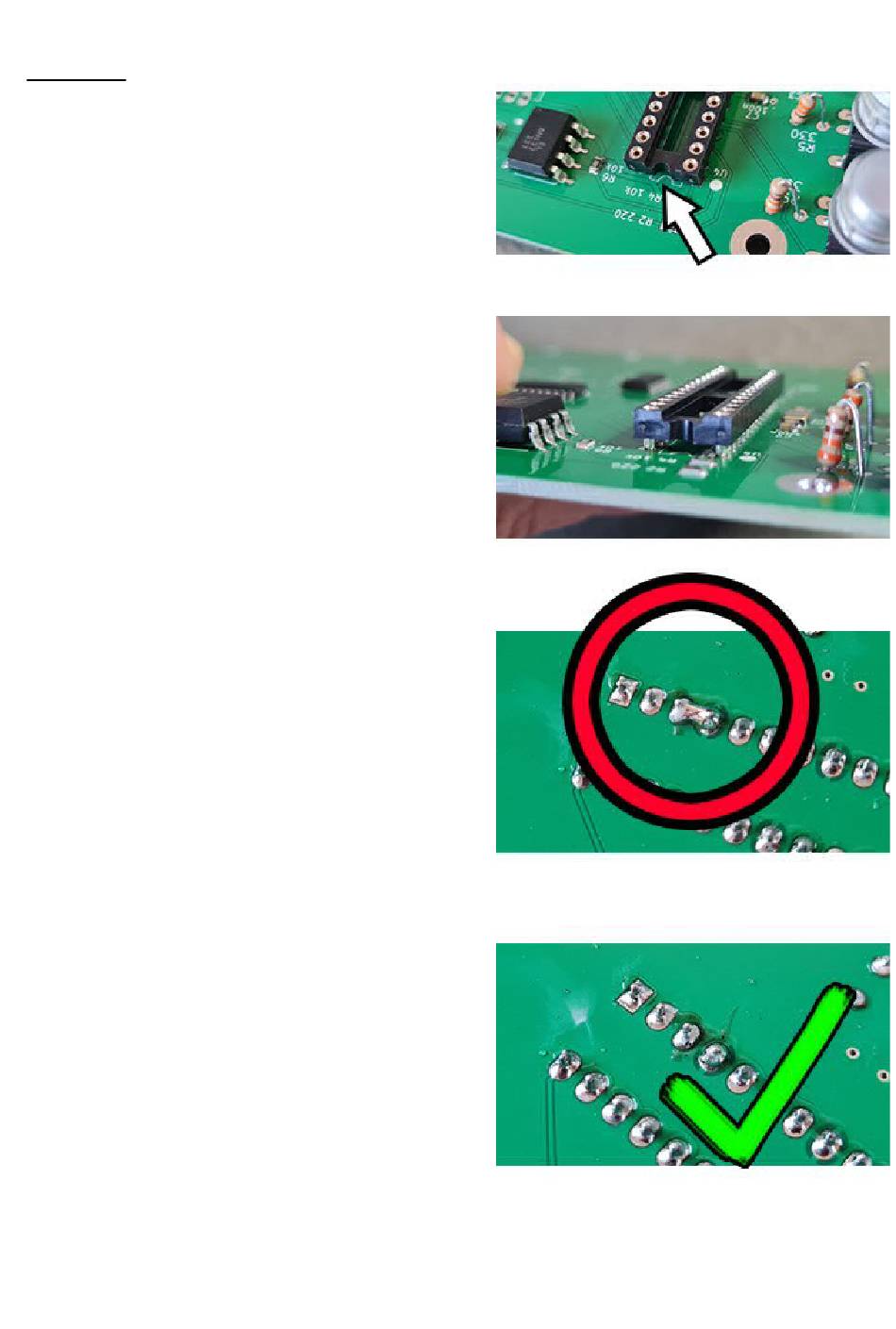

IC-Fassung
Die 28 pin IC-Fassung hat an einer schmalen
Seite eine Kerbe. Diese Kerbe sollte mit der
Kerbe des Platinenaufdruckes übereinstimmen,
siehe Abbildung oberes Foto.
Die Kerbe zeigt an, wo Pin 1 des ICs liegen
sollte. An der schmalen Seite bei Pin 1 haben
ICs auch eine Kerbe oder eine kreisförmige
Vertiefung im Gehäuse.
Stecke also die IC-Fassung passend zum
Platinenaufdruck auf die Platine und verlöte
von der anderen Seite zunächst nur 1 Beinchen
an einer Ecke. Dann kannst Du noch einmal
prüfen, ob die Fassung auch wirklich
rundherum plan an der Platine aufliegt (wie in
Foto 2). Wenn die Fassung flach aufliegt, kannst
Du die restlichen Beinchen verlöten.
Achte darauf, daß Du nicht aus Versehen zwei
benachbarte Pins zusammenlötest wie im
dritten Foto.
