Stereoping Synth Controller Aufbauanleitung Seite 10

IC aufstecken
Abschließend kommt der Prozessor in den
Sockel. Achte darauf, daß alle seine Beinchen
in den Löchern des Sockels ihren Platz finden.
Sie müssen ein klein wenig eintauchen (erstes
Bild), sonst werden sie beim Eindrücken
verbogen. Wenn ein oder mehrere Beinchen
nicht richtig passen kannst Du sie mit einer
Zange oder von Hand zurecht biegen bis es
passt. Auch die Reihe auf der anderen Seite
inspizieren.
Zum Eindrücken das IC mit beiden Daumen
von oben parallel in die Fassung drücken
während von unten mit den Zeigefingern
gegen gedrückt wird.
Sollte doch ein Beinchen verbogen worden
sein, das IC wieder heraus ziehen (oder mit
einem oder zwei flachen Schraubendrehern
heraus hebeln), Beinchen gerade biegen und
nochmal versuchen. Allzuviele Versuche hast
Du nicht – irgendwann ist das Metallbein
ausgeleihert und fällt ab.

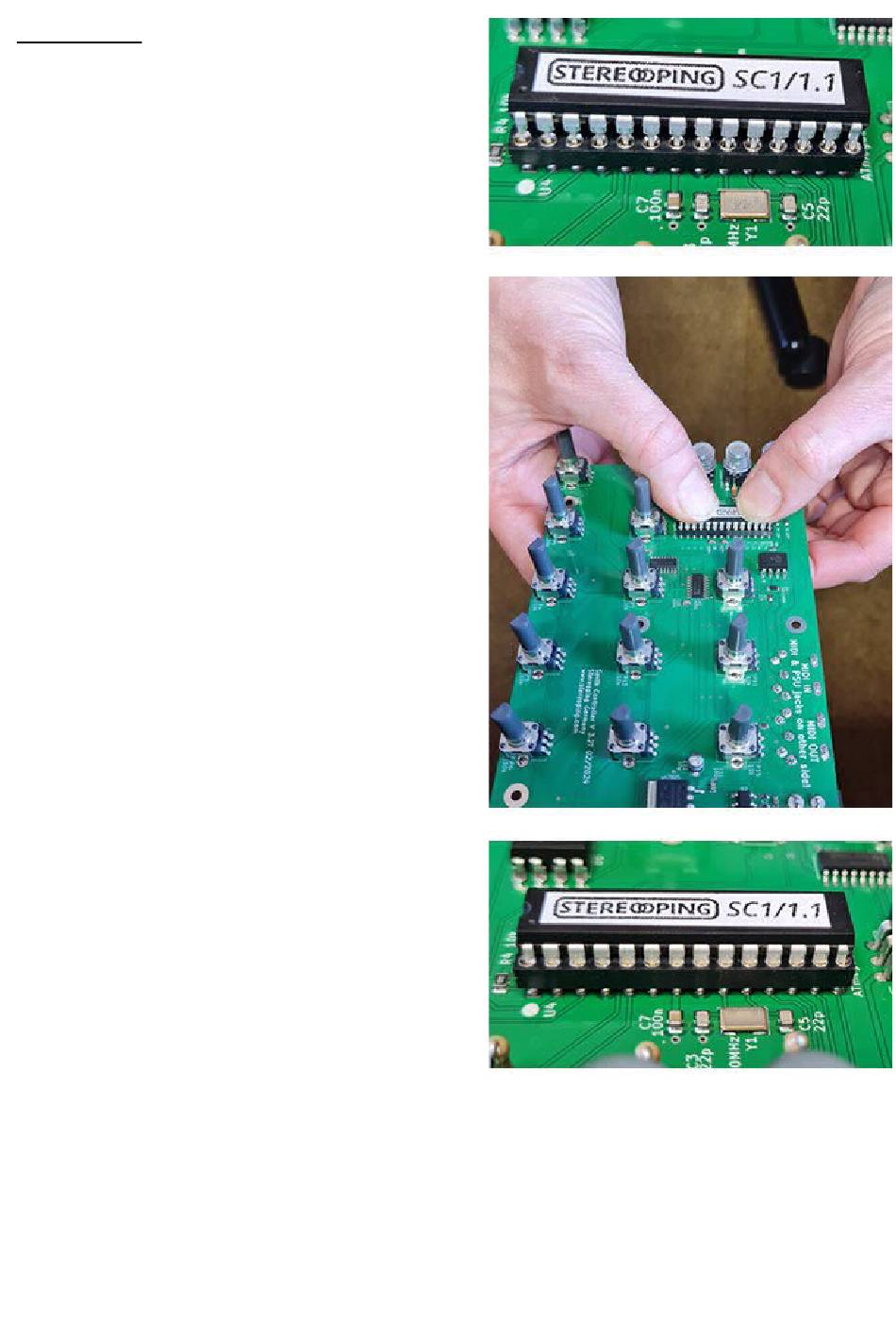

Am Ende sollte das Ganze so aussehen wie im
untersten Foto.
