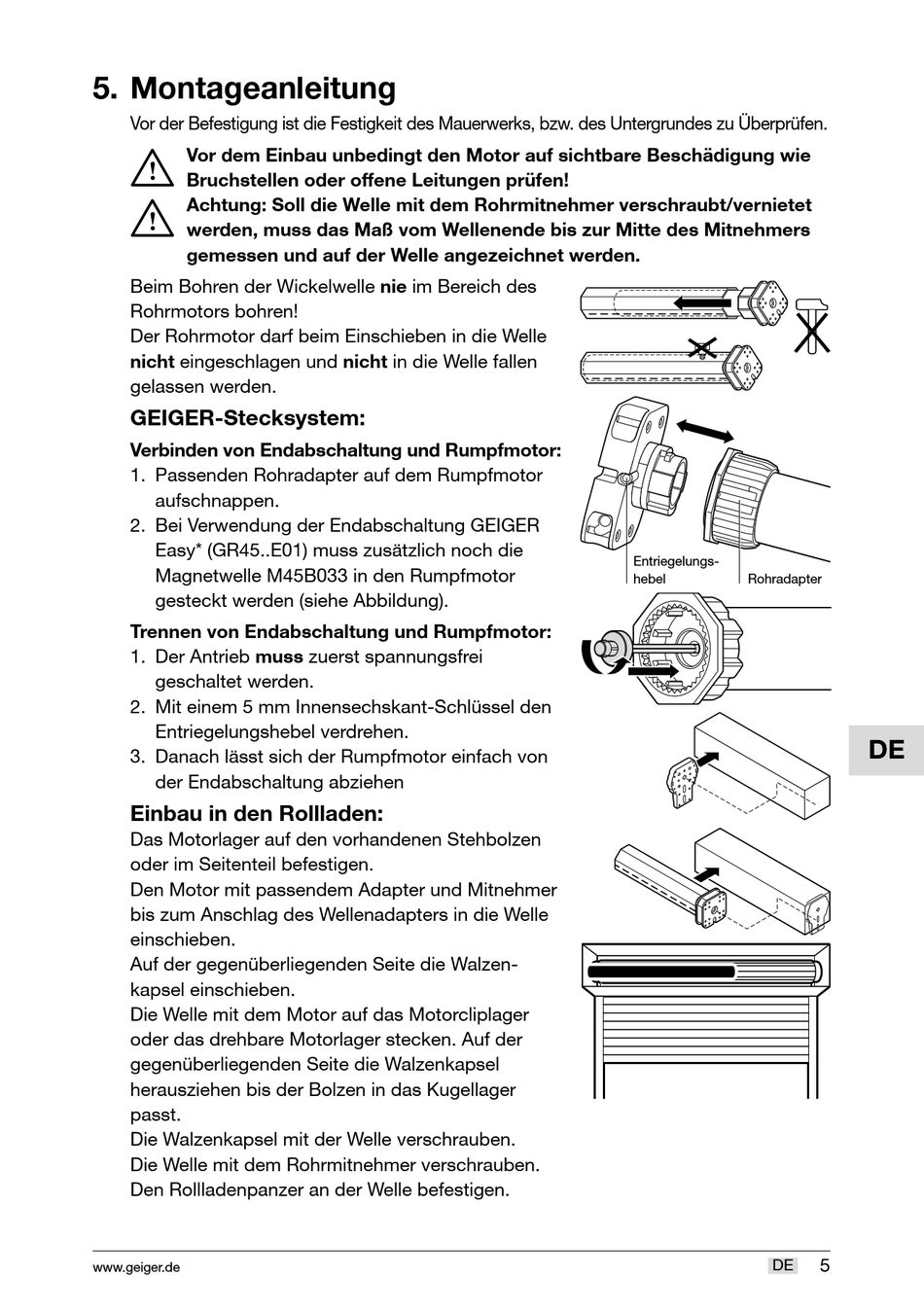

5. Montageanleitung
Vor der Befestigung ist die Festigkeit des Mauerwerks, bzw. des Untergrundes zu Überprüfen.
I
Vor dem Einbau unbedingt den Motor auf sichtbare Beschädigung wie
Bruchstellen oder offene Leitungen prüfen!
I
Achtung: Soll die Welle mit dem Rohrmitnehmer verschraubt/vernietet
werden, muss das Maß vom Wellenende bis zur Mitte des Mitnehmers
gemessen und auf der Welle angezeichnet werden.
Beim Bohren der Wickelwelle nie im Bereich des
Rohrmotors bohren!
Der Rohrmotor darf beim Einschieben in die Welle
nicht eingeschlagen und nicht in die Welle fallen
gelassen werden.
GEIGER-Stecksystem:
Verbinden von Endabschaltung und Rumpf motor:
1. Passenden Rohradapter auf dem Rumpfmotor
aufschnappen.
2. Bei Verwendung der Endabschaltung GEIGER
Easy* (GR45..E01) muss zusätzlich noch die
Magnetwelle M45B033 in den Rumpfmotor
gesteckt werden (siehe Abbildung).
Trennen von Endabschaltung und Rumpf motor:
1. Der Antrieb muss zuerst spannungsfrei
geschaltet werden.
2. Mit einem 5 mm Innensechskant-Schlüssel den
Entriegelungshebel verdrehen.
3. Danach lässt sich der Rumpfmotor einfach von
der Endabschaltung abziehen
Einbau in den Rollladen:
Das Motorlager auf den vorhandenen Stehbolzen
oder im Seitenteil befestigen.
Den Motor mit passendem Adapter und Mitnehmer
bis zum Anschlag des Wellenadapters in die Welle
einschieben.
Auf der gegenüberliegenden Seite die Walzen-
kapsel einschieben.
Die Welle mit dem Motor auf das Motorcliplager
oder das drehbare Motorlager stecken. Auf der
gegenüberliegenden Seite die Walzenkapsel
herausziehen bis der Bolzen in das Kugellager
passt.
Die Walzenkapsel mit der Welle verschrauben.
Die Welle mit dem Rohrmitnehmer verschrauben.
Den Rollladenpanzer an der Welle befestigen.
www.geiger.de
Entriegelungs-
hebel Rohradapter
