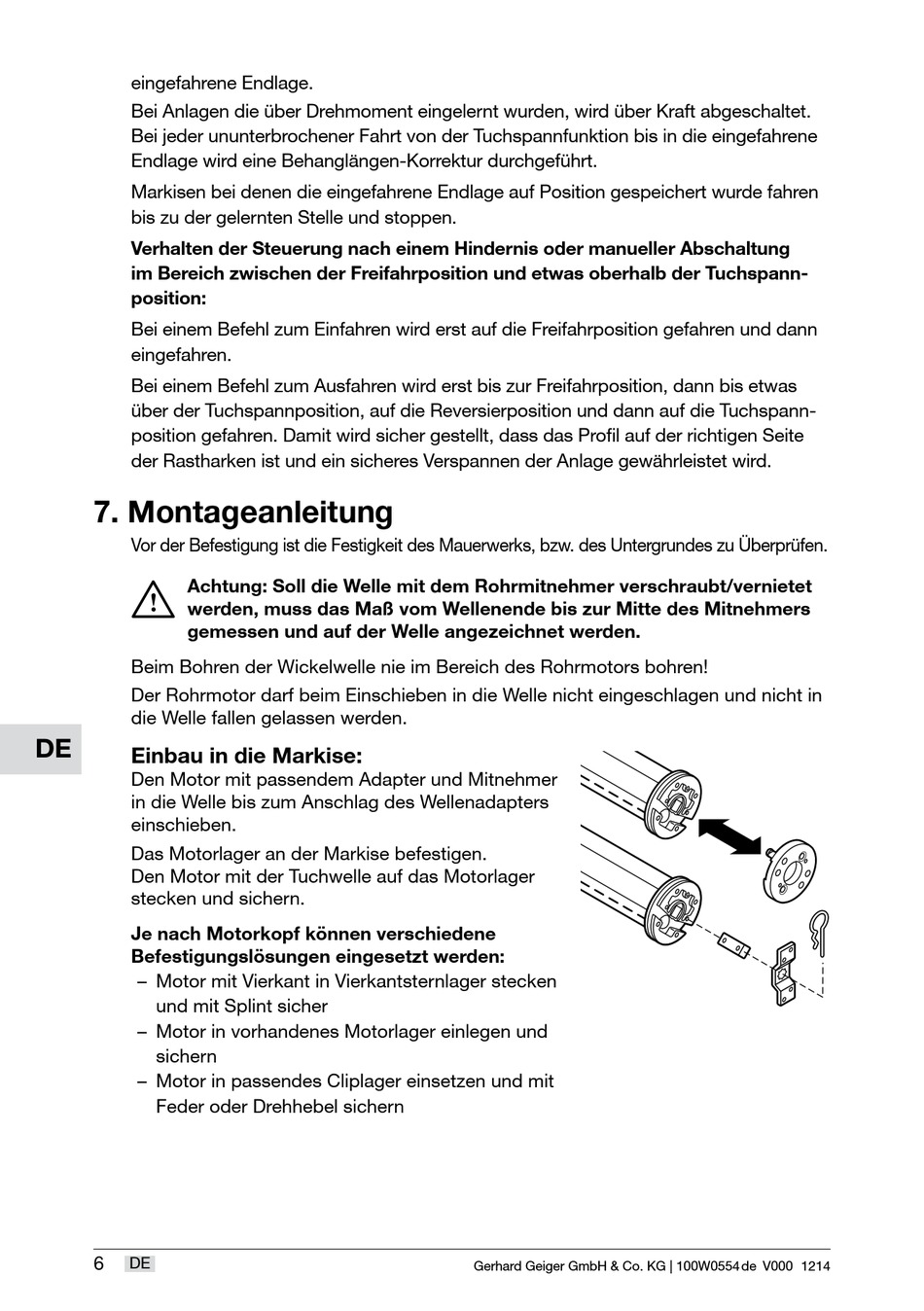

eingefahrene Endlage.
Bei Anlagen die über Drehmoment eingelernt wurden, wird über Kraft abgeschaltet.
Bei jeder ununterbrochener Fahrt von der Tuchspannfunktion bis in die eingefahrene
Endlage wird eine Behanglängen-Korrektur durchgeführt.
Markisen bei denen die eingefahrene Endlage auf Position gespeichert wurde fahren
bis zu der gelernten Stelle und stoppen.
Verhalten der Steuerung nach einem Hindernis oder manueller Abschaltung
im Bereich zwischen der Freifahrposition und etwas oberhalb der Tuchspann-
position:
Bei einem Befehl zum Einfahren wird erst auf die Freifahrposition gefahren und dann
eingefahren.
Bei einem Befehl zum Ausfahren wird erst bis zur Freifahrposition, dann bis etwas
über der Tuchspannposition, auf die Reversierposition und dann auf die Tuchspann-
position gefahren. Damit wird sicher gestellt, dass das Profil auf der richtigen Seite
der Rastharken ist und ein sicheres Verspannen der Anlage gewährleistet wird.
7. Montageanleitung
Vor der Befestigung ist die Festigkeit des Mauerwerks, bzw. des Untergrundes zu Überprüfen.
I
Achtung: Soll die Welle mit dem Rohrmitnehmer verschraubt/vernietet
werden, muss das Maß vom Wellenende bis zur Mitte des Mitnehmers
gemessen und auf der Welle angezeichnet werden.
Beim Bohren der Wickelwelle nie im Bereich des Rohrmotors bohren!
Der Rohrmotor darf beim Einschieben in die Welle nicht eingeschlagen und nicht in
die Welle fallen gelassen werden.
DE
Einbau in die Markise:
Den Motor mit passendem Adapter und Mitnehmer
in die Welle bis zum Anschlag des Wellenadapters
einschieben.
Das Motorlager an der Markise befestigen.
Den Motor mit der Tuchwelle auf das Motorlager
stecken und sichern.
Je nach Motorkopf können verschiedene
Befestigungslösungen eingesetzt werden:
– Motor mit Vierkant in Vierkantsternlager stecken
und mit Splint sicher
– Motor in vorhandenes Motorlager einlegen und
sichern
– Motor in passendes Cliplager einsetzen und mit
Feder oder Drehhebel sichern
6
DE
Gerhard Geiger GmbH & Co. KG | 100W0554
de
V000
1214
