clage ISX 12 Gebrauchs- Und Montageanleitung
E-komfortdurchlauferhitzer
Verwandte Anleitungen für clage ISX 12
Inhaltszusammenfassung für clage ISX 12

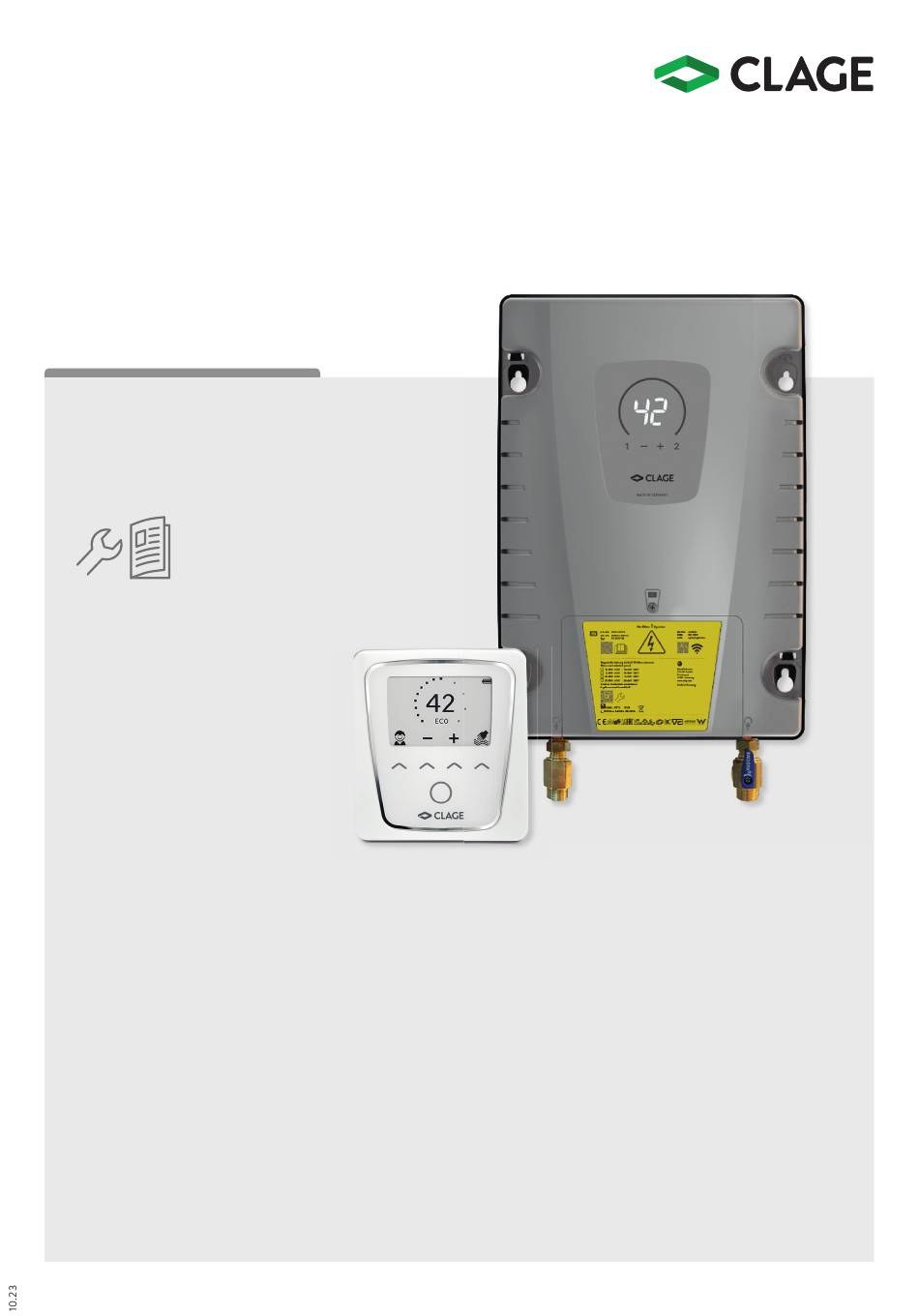

- Seite 1 Gebrauchs- und Montageanleitung Operating and installation instructions E-Komfortdurchlauferhitzer ISX 12 E-convenience instant water heater ISX 12 de > en > > > > > 115 > 133 > 151 > 169 > 187 bg > 205 > 223...
-
Seite 2: Inhaltsverzeichnis
ISX 12 Inhaltsverzeichnis Gebrauchsanleitung Montageanleitung 1. Gerätebeschreibung ........3 1. -
Seite 3: Gebrauchsanleitung
Bluetooth Fernbedienung FX Next von 20 °C bis 60 °C eingegeben und abgelesen ® werden. Alternativ lässt sich das Gerät bequem mit der CLAGE App über Smartphone und Tablet steuern. Zudem lässt dich der ISX kabelgebunden über Modbus steuern. Der Durchlauferhitzer kann in Kombi nation mit einem externen Last abwurf relais für elektronische Durch lauf erhitzer betrieben werden (Details siehe Montageanleitung). -
Seite 4: Gebrauch
ISX 12 3. Gebrauch Temperatureinstellung Mit den Tasten können Sie die Wunsch temperatur schrittweise niedriger oder höher einstellen. Wenn Sie einmal kurz auf eine Taste drücken, ändert sich die Temperatur um 1 °C. Wenn Sie eine Taste länger gedrückt halten, ändert sich die Temperatur kontinuierlich. -
Seite 5: Service-Menü
CLAGE 3. Gebrauch Der ISX verfügt über ein Servicemenü für die Einsicht in verschiedene Geräte parameter und für die Einstellung und Steuerung des Gerätes. Drücken Durch gleichzeitiges Drücken der Tasten für mindestens 2 Sekunden kann zwi- ≥ 2 sek schen der Standardanzeige, dem Servicemenü gewechselt werden. Nach 45 Sekunden ohne Eingabe wechselt die Anzeige automatisch zurück zur Standardanzeige. - Seite 6 ISX 12 3. Gebrauch »tL«: Temperaturlimit Die maximale Temperatur des Gerätes kann mit auf einen beliebigen Wert innerhalb des Temperatureinstellbereiches reduziert werden. Das Temperaturlimit ist werksseitig deaktiviert » 60 «. Eine Einstellung auf » « deaktiviert die Heizfunktion. Hinweis: Wenn der Durchlauferhitzer eine Dusche versorgt, wurde während der Er-E9 Geräteinstallation die maximale Temperatur begrenzt und die Funktion ist gesperrt.
-
Seite 7: Entlüften Nach Wartungs Arbeiten
CLAGE 3. Gebrauch Entlüften nach Wartungs arbeiten Dieser Durchlauferhitzer ist mit einer auto matischen Luftblasenerkennung ausgestat- tet, die ein versehentliches Trocken laufen verhindert. Trotzdem muss das Gerät vor der erst en Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in der Wasser installation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das... -
Seite 8: Funkfernbedienung
ISX 12 4. Funkfernbedienung Hauptansicht Das E-Paper-Display wechselt nach ca. 15 Sekunden ohne Tastendruck automatisch in die Hauptansicht. Durch einfaches Tippen auf eine der Sensortasten können verschiedene Nutzerprofile und Anwendungen ausgewählt oder Temperaturänderungen vorgenommen werden. Temperaturanzeige Temperaturanzeige Statusanzeige oben Statusanzeige oben... -
Seite 9: Hauptmenü
CLAGE 4. Funkfernbedienung Statusanzeige oben Bediensperre aktiv (PIN) Die Zulauftemperatur liegt über dem Sollwert (Gerät heizt nicht) Funkverbindung unterbrochen Statusanzeige unten Anzeigebereich für Funktionen, welche eine Bestätigung vom Nutzer verlangen oder im Gebrauch von hoher Bedeutung sind. Wartung: Das Gerät hat einen Fehler erkannt. Weitere Informationen erhalten Sie im Hauptmenü... -
Seite 10: Einstellungen
ISX 12 4. Funkfernbedienung Wenn die Füllmenge erreicht ist, erscheint eine Hinweismeldung und das Gerät schließt die Warmwasserzufuhr über das Motorventil. Das Motorventil bleibt geschlos- sen, bis die Hinweismeldung am Gerät oder via App / Fernbedienung quittiert wird. Ein Schließen der Armatur ist immer notwendig, die Funktion darf daher nicht unbe- aufsichtigt genutzt werden. - Seite 11 Wasserpreis (Währung/m³): Den Wasserpreis des eigenen Wasserversorgers angeben. Lastabwurf: Beim Anschluss weiterer Drehstrom geräte kann ein Lastabwurfrelais für elektronische Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 ange- Wert Beschreibung schlossen werden. Das Relais sichert den Betrieb des Durchlauferhitzers und schaltet Betrieb ohne Lastabwurfrelais, andere Verbraucher erst nach Ende des Heizbetriebes wieder zu.
- Seite 12 ISX 12 4. Funkfernbedienung Gerät trennen: Meldet die Fernbedienung von Ihrem Gerät wieder ab. Tastensperre Durch langes gleichzeitiges Drücken der rechten und linken Sensortaste kann eine Tastensperre aktiviert/deaktiviert werden. Solange die Tastensperre aktiv ist, werden alle Symbole schraffiert dargestellt. Nutzer Jedes der vier Nutzerprofile kann mit einem eigenen Profilbild versehen werden.
-
Seite 13: Geräteinformation
CLAGE 4. Funkfernbedienung Geräteinformation Hier werden geräteinterne Messwerte und Parameter aufgelistet. Über die Sensortasten kann durch die verschiedenen Anzeigen geblättert werden. Nacherwärmung Bei Betrieb mit vorerwärmtem Wasser (z.B. mit Solaranlagen) muss gewährleistet sein, dass die Zulauf temperatur 70 °C nicht überschreitet. -
Seite 14: Technische Daten
ISX 12 4. Funkfernbedienung Technische Daten FX Next Funkfernbedienung Betriebsspannung Batterietyp 2x AA Alkaline Schutzart IP 24 Reichweite 10 Meter inkl. Wand Sendeleistung ≤ 8 mW Sende- / Empfangsfrequenz bereich 2,4 – 2,4385 GHz Funkabstrahlung ungerichtet Zulassungen Europa EN 300 328 / CE 1) Wiederaufladbare Batterien (Akkus) dürfen nicht verwendet werden... -
Seite 15: App-Übersicht
1. Stellen Sie sicher, dass der Durchlauferhitzer mit Spannung versorgt ist. 2. Installieren Sie die Steuerungs-App auf Ihrem Tablet / Smartphone. Suchen Sie dazu im Apple AppStore oder dem Google Playstore nach »CLAGE Smart Control« und installieren Sie die App. Starten Sie die Steuerungs-App noch nicht. -
Seite 16: Konfiguration Als Client
Hinweis: Unterbrechen Sie während einer Aktualisierung Ihres ISX 12 nicht die Spannungsversorgung des Durchlauferhitzers. • Der ISX 12 muss für ein Update mit einem ans Internet angebundenen WLAN Netzwerk verbunden sein. • Der Durchlauferhitzer ist während der Aktualisierung für mehrere Minuten nicht funktionsfähig. - Seite 17 CLAGE 5. CLAGE App »Smart Control« Gebrauch der App Die CLAGE-Smart Control App ermöglicht den Zugriff auf alle Funktionen des ISX bequem über Ihr Smartphone / Tablet. Hinweis: Bei Verbindung über Bluetooth werden Modbus und WLAN-Funktionen aus- geblendet. Temperaturanzeige Der farbige Skalenring wird bei steigender Temperatureinstellung aufgefüllt und zeigt einen Farbverlauf von Blau bei geringen, zu Rot bei hohen Temperaturen.
- Seite 18 ISX 12 5. CLAGE App »Smart Control« Hauptmenü Alle Funktionsmenüs und Speicherwerte des Gerätes können von hier aus ausgewählt werden. Durch Tippen auf gelangen Sie ins Hauptmenü. Tippen auf das Symbol navigiert jederzeit zurück zur Standardanzeige. Automatik In diesem Menü können zwei Funktionen ausgewählt werden. Die Automatik misst entweder über die Funktion »Dauer«...
- Seite 19 CLAGE 5. CLAGE App »Smart Control« manuell mit warmem Wasser. Im Menüpunkt »Statistik« können Sie nach der Füllung die Wassermenge ablesen und dann diesen Wert in die Automatikfunktion »Füllmenge« für die nächste Wannenfüllung eingeben. Hinweis: Bei Stromausfall während laufendem Timer nach Füllmenge, wird das Motorventil geschlossen.
- Seite 20 Modus können ebenfalls nur mit PIN geändert werden. Lastabwurf (Expertenmodus): Beim Anschluss weiterer Drehstrom geräte kann ein Lastabwurfrelais für elektronische Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen werden. Das Relais sichert den Betrieb des Durch lauf- Wert Beschreibung erhitzers und schaltet andere Verbraucher erst nach Ende des Heizbetriebes wieder zu.
- Seite 21 CLAGE 5. CLAGE App »Smart Control« Nutzer Bis zu acht Nutzer können Ihre Namen eintragen und sich ein eigenes Profilbild auswählen. Dieses erscheint zusammen mit den ersten Namensbuchstaben in der Hauptsteuerung. In der Hauptsteuerung kann sich jeder Nutzer seine eigenen Wunschtemperaturen für die verschiedenen Anwendungen einrichten und speichern.
- Seite 22 Modbus Verbindungsdaten Die Verbindungsdaten können Sie über die CLAGE App aufrufen und konfigueren. Hinweis: Der ISX 12 muss sich dazu als Client konfiguriert im gleichen WLAN wie Ihr Smartphone/Tablet befinden. 1. Begeben Sie sich in der App in die Geräteliste (Hauptmenü → Einstellungen →...
-
Seite 23: Selbsthilfe Bei Problemen Und Kundendienst
Tablet / Smartphone näher am WLAN- / Bluetooth- Accesspoint (Router oder ISX) Reichweite überschritten platzieren App findet den ISX 12 nicht WLAN am Tablet / Smart- phone deaktiviert WLAN aktivieren (Flugzeugmodus) Tablet / Smartphone nicht WLAN in den Tablet / Smartphone... - Seite 24 ISX 12 8. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 η °C elec dB(A) CLAGE 7V-115G-3X 39,1 473,3 2,025 Erläuterungen Name oder Warenzeichen Gerätebezeichnung Gerätetyp Lastprofil Klasse Warmwasserbereitungs-Energieeffizienz Warmwasserbereitungs-Energieeffizienz Jährlicher Stromverbrauch...
-
Seite 25: Übersichtsdarstellung
CLAGE Montageanleitung 1. Übersichtsdarstellung Display ISX 12 Gerätehaube Geräteunterteil Motorventil Temperaturbegrenzer (STB) Verbindungsrohr Elektronikabdeckung Temperaturfühler Motorventilsteuerung Rückflussverhinderer Durchflussgeber Elektronik Heizelement Funkmodul Temperaturfühler Leckagesensor Sicherheitsdruck- begrenzer (SDB) Schnittstellenplatine Anschlussklemme Zugentlastung Auslaufrohr Zulaufrohr Leckagesensor Feinfilter Warmwasser- anschluss stück Kaltwasser anschluss- stück Modbus-Stecker... -
Seite 26: Technische Daten
ISX 12 2. Technische Daten ISX 12 Energieeffizienzklasse Nennleistung / -strom 8,8 kW..11,5 kW (38 A..50 A) Gewählte/r Leistung / Strom @ 220 V 8,1 kW (36,6 A) 10,5 kW (47,8 A) @ 230 V 8,8 kW (38,3 A) 11,5 kW (50,0 A) -
Seite 27: Abmessungen
CLAGE 3. Abmessungen 278,2 Maßangaben in mm 37,5 4. Installation Zu beachten sind: • VDE 0100 • EN 806 • Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen • Technische Daten und Angaben auf dem Typenschild • Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug Montageort •... -
Seite 28: Gerät Befestigen
ISX 12 4. Installation • Zusätzlich ist an mindestens zwei Geräteseiten ein Abstand von min. 5 cm einzuhal- ten. • Bei Verwendung von metallischen Abdeckungen vor dem Gerät muss ein Abstand von min. 1 cm zum Bedienfeld eingehalten werden. Gerät befestigen 1. -
Seite 29: Schaltplan
CLAGE 5. Elektroanschluss Schaltplan Nur durch den Fachmann! Zu beachten sind: • VDE 0100 • Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen • Technische Daten und Angaben auf dem Typenschild • Gerät an den Schutzleiter anschließen! Bauliche Voraussetzungen 1. Elektronik •... - Seite 30 Werkzeug, setzen Sie die Klappe wieder auf und fixieren Sie sie mit der Schraube. Hinweis: Wenn der ISX 12 das letzte Gerät an der Bus-Leitung ist, muss die Signalleitung mit einem 120 Ohm Abschlusswiderstand terminiert werden. Schließen Sie dazu einen bedrahteten Widerstand parallel zu den Leitungsadern an den Klemmen 3 und 4 an.
-
Seite 31: Leistungsumschaltung
CLAGE 6. Erstinbetriebnahme Vor dem elektrischen Anschluss das Wasserleitungsnetz und das Gerät durch mehrfa- ches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser füllen und so voll stän dig entlüften. Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen maximalen Durchfluss zu gewährleisten. -
Seite 32: Erneute Inbetriebnahme
ISX 12 6. Erstinbetriebnahme 1 : 2 Erneute Inbetriebnahme Wird das Gerät nach der Erstinstallation unter einer anderen Installations umgebung abermals in Betrieb genommen, so kann es notwendig werden, die maxi male Geräte- leistung zu ändern. Durch kurz zeitiges Über brücken der beiden Stifte (siehe Bild) z.B. -
Seite 33: Wartungsarbeiten
CLAGE 7. Wartungsarbeiten Wartungsarbeiten dürfen nur von einem anerkannten Fachhand werksbetrieb durch- geführt werden. Reinigung und Wechsel des Filtersiebes im Anschlussstück Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die geschlossen...
