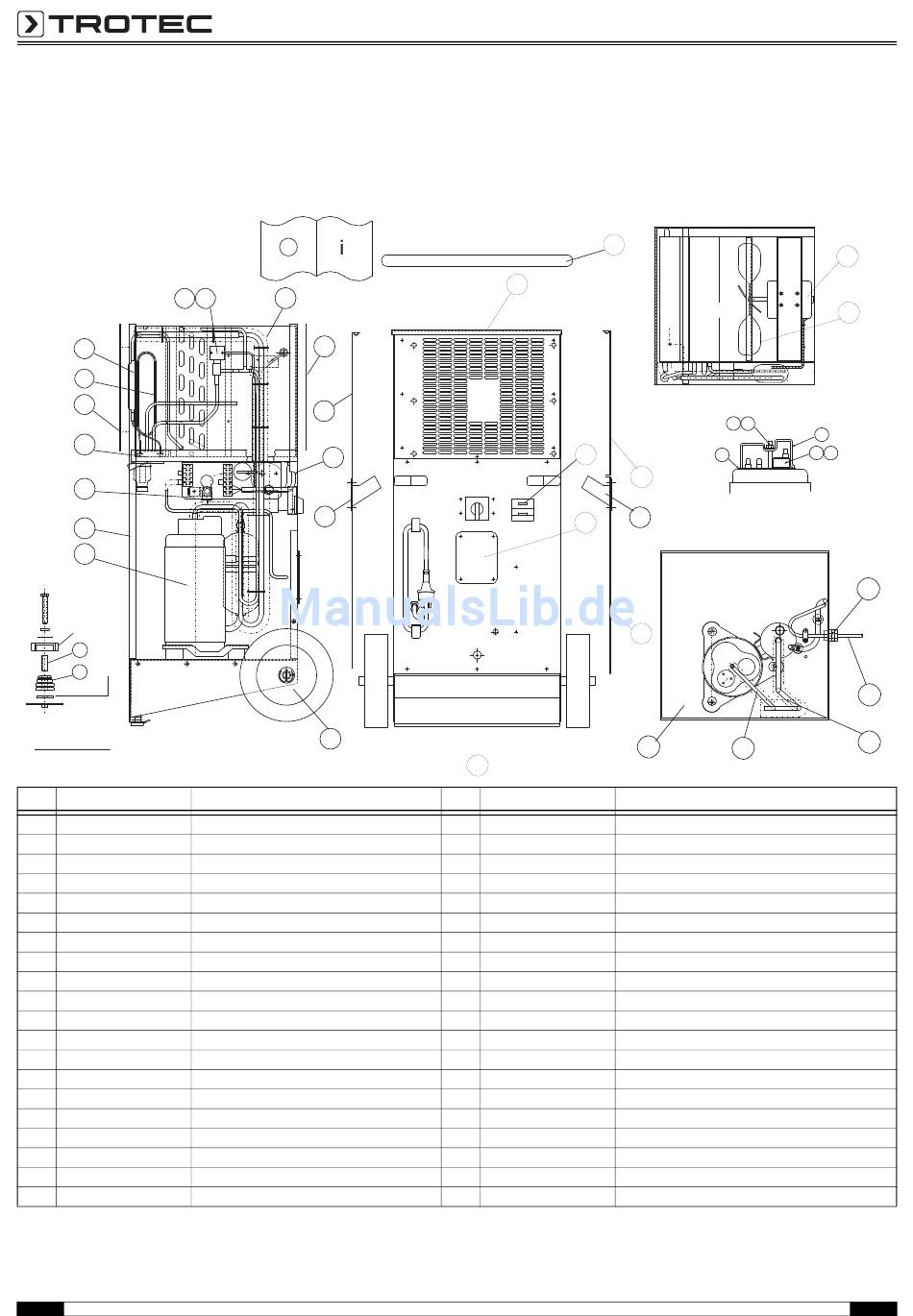

Ersatzteilübersicht und Ersatzteilliste
Hauptkomponente
Hinweis!
Die Positionsnummern der Ersatzteile unterscheiden sich
von den in der Bedienungsanleitung verwendeten Positions-
nummern der Bauteile.
49
31
32
52
2
54
5
4
COMPRESSOR
FOOT
NYLON
17
WASHER
MUST BE
FITTED
64
BASE
COMPRESSOR FEET
FIXING DETAIL
(IN 3 POS'NS)
IMPORTANT
Nr. Artikelnummer
1 7242000915
2 SA521903
3 7162000193
4 7161000197
5 7242000924
6 7242000922
7 7600000081
8 SD356350
9 SD519406
10 SD519405
11 7110000919
12 7241000917
17 SD520852
21 7310000005
22 7333000378
31 7220000195
32 7220000358
35 SD364151
40 SD533251
41 7242000920
15
40
48 3
61
42
6
47
7
Ersatzteil
base plate C/W spindle
drip tray assembly
evaporator/condenser assembly
rotary compressor QXC-19k
side panel (air in)
side panel (air out)
wheel 200 mm diameter
cover plate
pipe run (discharge)
pipe run (suction)
fan motor 34
fan blade 10 1/2" 5 blade
spacer 37 mm LG 10 mm O/D 8.20 mm I/D
M20 plastic gland back nut
plug/lead assembly
dryer molecular sieve
capillary tubes 0.090" OD x 0.052 ID x 64"
handle
user manual
top cover
41
00000.0
h
O
00000.0 kWh
1
46
REFRIGERANT
Nr. Artikelnummer
42 7242000925
43 7242000927
44 7242000926
45 7140000900
46 SP182554
47 SD314650
48 7140001337
49 7420001338
52 7242000923
54 SD476250
61 7242000921
64 7300001250
65 7140001298
66 SD622952
67 SD622953
68 SD622954
69 SD622955
70 SD622956
