2

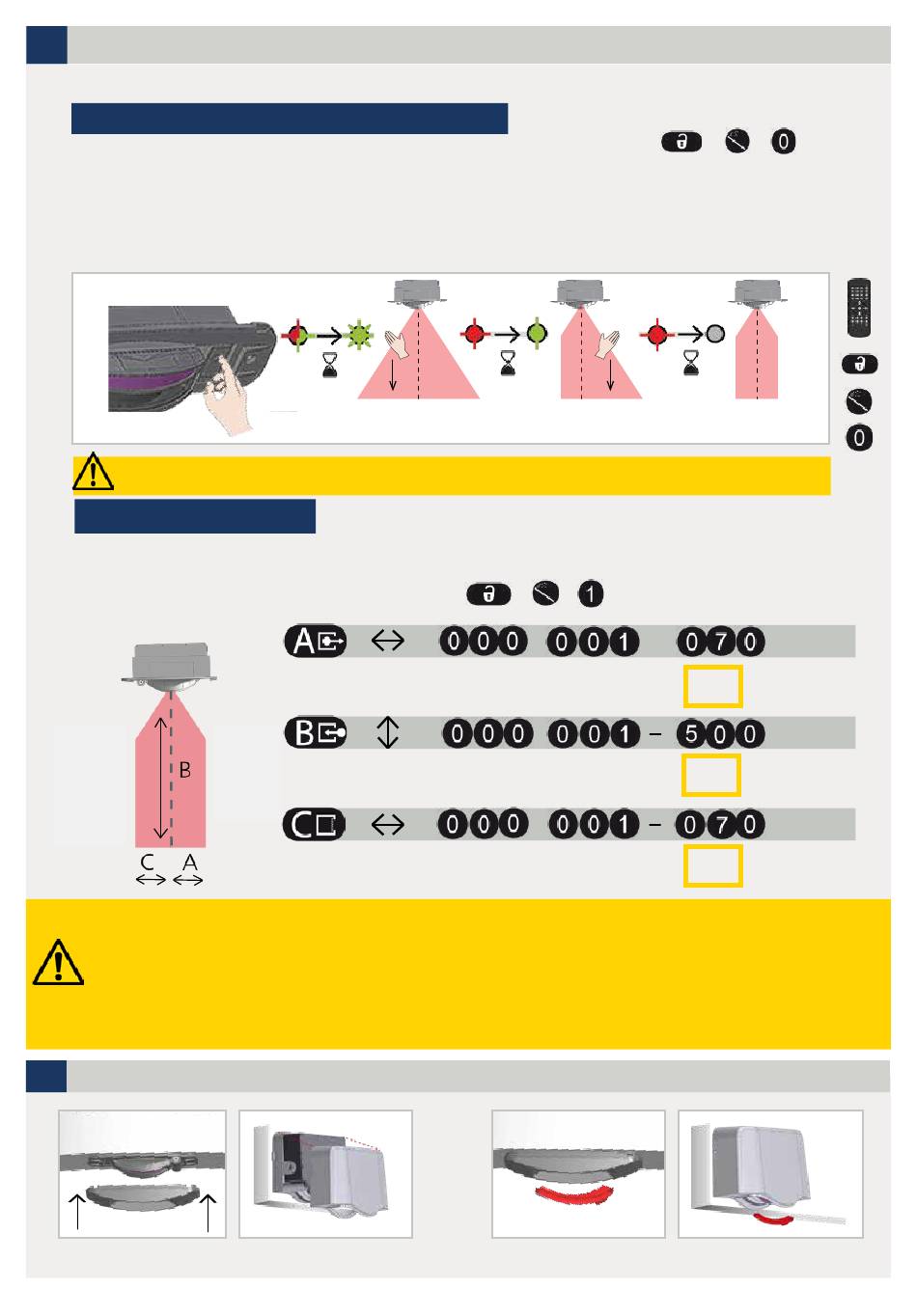

EINSTELLEN DES ERFASSUNGSBEREICHS & EINLERNEN
Stellen Sie den Erfassungsbereich entweder automatisch oder per Fernbedienung ein.
Automatisches Einlernen
1.
Um das Einlernen zu starten, drücken Sie 2 Sekunden lang auf den Drucktaster
2.
Der Sensor beginnt schnell rot-grün zu blinken und erlernt automatisch die Montagehöhe.
3.
Warten Sie, bis der Sensor grün blinkt. Strecken Sie Ihren Arm gerade nach vorne aus und bewegen Sie ihn auf
und ab, um den linken Rand des Erfassungsfelds festzulegen. Während der Berechnung blinkt die LED rot.
4.
Warten Sie bis der Sensor erneut grün blinkt. Strecken Sie Ihren Arm gerade nach vorne und bewegen Sie ihn
auf und ab um den rechten Rand des Erfassungsfelds festzulegen. Während der Berechnung blinkt die LED rot.
5.
Sobald die LED erlischt, ist der Einlernprozess abgeschlossen.
Falls die LED orange blinkt, Neigungswinkel ändern und Einlernvorgang neu starten.
Per Fernbedienung
Geben Sie die Breite des Erfassungsfeldes per Fernbedienung in Zentimeterzahl ein. Ausgehend von der Mitte
des Sensors, definiert die Taste C die Breite des linken Erfassungsbereichs und die Taste A die Breite des rechten
Erfassungsbereichs.
Starten Sie anschließend das Einlernen der Umgebung. (
der Umgebung abgeschlossen ist. Hier ist es nicht erforderlich, die Breite mit der eigenen Hand festzulegen.
Linker
Erfassungs
bereich
Schwertbereich (Mitfahrende Montage):
• h < 3,5 m, der Sensor kann die Prüfkörper CA (EN 16005 & DIN 18650-1) und CB (DIN 18650-1) erkennen.
• 3,5 < h < 4 m, der Sensor kann den Prüfkörper CA (EN 16005 & DIN 18650-1) erkennen, den Prüfkörper CB
(DIN 18650-1) aber möglicherweise nicht.
die Prüfkörper CA (EN 16005 & DIN 18650-1) und CB (DIN 18650-1) werden möglicherweise nicht
• h > 4 m,
erkannt
Hauptschliesskante (Feststehende Montage):
• h < 4m, der Sensor kann die Prüfkörper CB (EN 16005) & CC (DIN 18650-1) erkennen.
• h > 4 m, der Prüfkörper CB (EN 16005) & CC (DIN 18650-1) wird möglicherweise nicht erkannt
3
FRONTBLENDE
Stecken Sie die Frontblende auf, um die
Montage abzuschließen.
6
2 Sek.
Rechter
Erfassungs
bereich
+
+
). Die LED erlischt, sobald das Einlernen
001
kein Feld
001
kein Feld
001
kein Feld
Das Laserfenster ist während Bauarbeiten zu schützen.
+
+
)
B
C
A
-
070
-
500
-
070
h = Montagehöhe
cm
cm
cm
