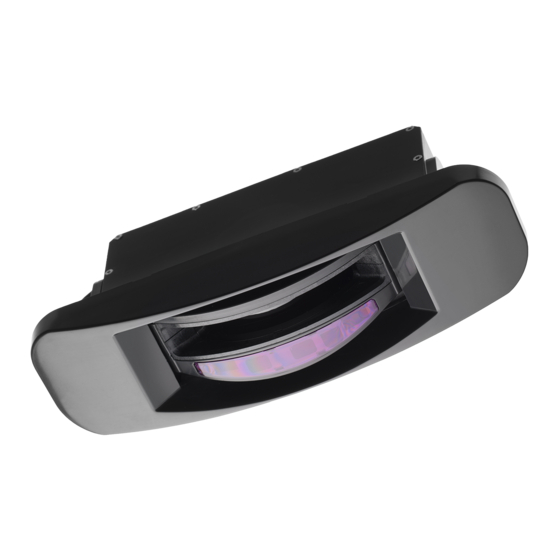

- Seite 1 ® - FLATSCAN REV-PZ KOMPAKTER LASERSCANNER ZUR ABSICHERUNG VON KARUSSELLTÜREN Bedienungsanleitung für Produktversion ab 0100...
-
Seite 2: Led-Signale
BESCHREIBUNG Der LZR ® -FLATSCAN REV-PZ ist ein Absicherungssensor für automatische Karusselltüren, der die Lasertechnologie nutzt. Er sichert den Vorpfostenbereich der Trommelwand (Hauptschließkante) ab. Dazu muss der Sensor im Deckenkranz installiert werden. Sensorgehäuse Drucktaster Neigungswinkel-Einstellschraube Laserfensterschutz Laserfenster Frontblende Anschlussstecker DIP-Schalter Netzkabel LED-SIGNALE Rechter... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE CLASS 1 LASER PRODUCT CLASS 1 LASER PRODUCT CAUTION! CLASS 3R LASER RADIATION ACCESSIBLE DURING INSTALLATION. CAUTION! CLASS 3R LASER AVOID DIRECT EYE EXPOSURE! RADIATION ACCESSIBLE DURING INSTALLATION. AVOID DIRECT EYE EXPOSURE! ACHTUNG! Die Verwendung von Bedienungselementen, Einstellungen oder die Ausführung von Vorgängen, die von den hier beschriebenen abweichen, können zu gefährlicher Strahlungsexposition führen. -
Seite 4: Montage
MONTAGE DIP-SCHALTER low aktiv DIP 1 ÜBERWACHUNG / TEST high aktiv Auf SCHWIERIG umschalten, wenn externe Störungen DIP 2 UMGEBUNG schwierig* wahrscheinlich zu unerwünschten Erfassungen führen standard werden. Auf AUS stellen, wenn es keinen Hintergrund gibt DIP 3 HINTERGRUND (z. B. Glasfußboden). DIP 4 AUSGANGSKONFIG. -
Seite 5: Positionierung & Einstellungen
DRUCKTASTER Zweimal kurz drücken um die sichtbaren Laserspots ein- bzw. auszuschalten 2 Sekunden lang drücken um den Einlernprozess zu starten um nach dem Umstellen des DIP-Schalters die Einstellungen zu Etwa 3 Sekunden lang drücken bestätigen um die durch sechsfaches Blinken angezeigte Fehlermeldung zu quittieren und zu bestätigen, dass Sie den Sensor in einer Höhe von Etwa 5 Sekunden lang drücken mehr als 4 m montieren möchten. -
Seite 6: Einstellen Des Erfassungsbereichs & Einlernen
EINSTELLEN DES ERFASSUNGSBEREICHS & EINLERNEN Stellen Sie den Erfassungsbereich entweder automatisch oder per Fernbedienung ein. Automatisches Einlernen Um das Einlernen zu starten, drücken Sie 2 Sekunden lang auf den Drucktaster Der Sensor beginnt schnell rot-grün zu blinken und erlernt automatisch die Montagehöhe. Warten Sie, bis der Sensor grün blinkt. -
Seite 7: Weitere Parametereinstellungen Per Fernbedienung
WEITERE PARAMETEREINSTELLUNGEN PER FERNBEDIENUNG BREITE ERFASSUNGSFELD (rechts) kein Feld HÖHE kein Feld BREITE (links) Ein neues Einlernen kein Feld überschreibt diese Werte. AUSGANGS- Um diese Einstellungen per Fernbedienung ändern zu können, stellen Sie den DIP-Schalter 4 auf ON. KONFIGURATION KEIN STROM KEINE ERFASSUNG ERFASSUNG NO = Schließerkontakt (Arbeitskontakt) -
Seite 8: Gebrauch Der Fernbedienung
GEBRAUCH DER FERNBEDIENUNG Nach dem Entriegeln Wenn die rote LED nach dem Entriegeln schnell blinkt, Am Ende des blinkt die rote LED und der muss der 1- bis 4-stellige Zugangscode eingegeben Einstellungsvorgangs den Sensor kann mithilfe der werden. Wenn Sie den Zugangscode nicht kennen, Sensor immer verriegeln. - Seite 9 LED AKTIVIEREN/DEAKTIVIEREN LED bei Erfassung einschalten/ausschalten SICHTBARE SPOTS Sichtbare Spots ein-/ausschalten SERVICE MODUS Ausgang und LED bei Erfassung deaktivieren AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN Alle Werte auf Werkseinstellungen zurücksetzen Alle Werte mit Ausnahme der Feldabmessungen, Umleitung und Ausgangskonfiguration auf Werkseinstellungen zurücksetzen...
-
Seite 10: Störungsbehebung
STÖRUNGSBEHEBUNG Bei unerwünschtem Reagieren der Tür bitte überprüfen, ob das Problem durch den Sensor oder die Türsteuerung verursacht wird. Hierzu den Wartungsmodus aktivieren (keine Absicherung) und einen Türzyklus starten. Wenn der Zyklus erfolgreich abgeschlossen wurde, den Sensor überprüfen. Falls nicht, Türsteuerung und Verdrahtung überprüfen. Die ROTE oder GRÜNE Schlecht eingelernt Einlernen neu starten. - Seite 11 STÖRUNGSBEHEBUNG Die ORANGE LED leuchtet Der Sensor hat ein Speicher- Den Sensor zur technischen Überprüfung zurück an dauerhaft auf. problem. den Hersteller schicken. Die ORANGE LED blinkt Die DIP-Schalter-Einstellung Die DIP-Einstellung durch langes Drücken des Druck- schnell. muss bestätigt werden. tasters bestätigen.
-
Seite 12: Technische Daten
Alle Werte wurden unter bestimmten Bedingungen gemessen. BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM BEA erklärt damit, dass der LZR-FLATSCAN REV PZ die grundlegenden Anforderungen sowie...
