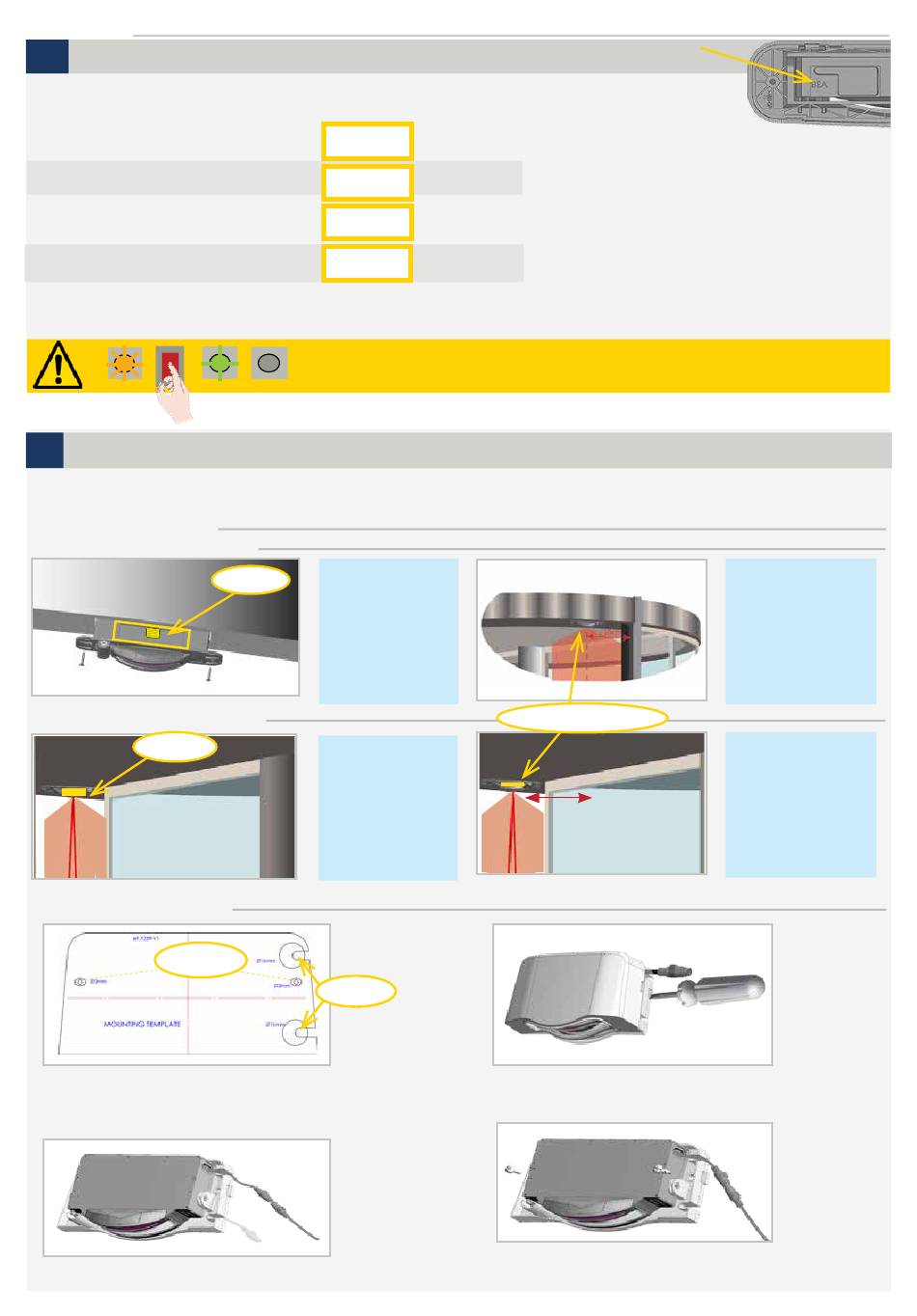

MONTAGE
1
DIP-SCHALTER
Wir empfehlen, mit den Einstellungen der DIP-Schalter zu beginnen, da diese bei der Montage des
Produkts möglicherweise nicht zugänglich sind.
DIP 1 AUSGANGSKONFIG.
DIP 2 UMGEBUNG
DIP 3 HINTERGRUND
DIP 4 ÜBERWACHUNG / TEST
DIP 5 (NICHT GENUTZT)
2
SENSORMONTAGE
Montieren Sie den Sensor in der richtigen Position und schrauben Sie ihn fest.
EINBAUMONTAGE
1) Einbau in die Stirnblende
2) Einbau in den Deckenkranz
Vorderseite
AUFBAUMONTAGE
Schraubenloch
Platzieren Sie die Bohrschablone an die gewün-
schte Stelle. Bohren Sie die 2 Löcher für die
Schrauben und das Loch für die Kabelführung.
* entsprechend der Türstruktur vor Ort.
Führen Sie das Kabel durch die vorgebohrte Öffnung
(a oder b)
4
ON
NC/NC
standard
ein
low aktiv
-
Nach dem Umlegen eines DIP-Schalters, blinkt die LED schnell orange.
x
Durch LANGES Drücken des Drucktasters werden die Einstellungen bestätigt.
> 3 sek.
Vorderseite
Stellen Sie sicher,
dass die Vorderseite
des
Sensors
Außenseite der Tür
hin zeigt.
Stellen Sie sicher,
dass die Vorder-
seite des Sensors (
mit dem gelben
Aufkleber)
Drehachse der Tür
zeigt.
a
Kabelführung
b
a
b
OFF
NO/NO
Auf SCHWIERIG umschalten, wenn externe Störungen
schwierig*
wahrscheinlich zu unerwünschten Erfassungen führen
werden.
Auf AUS stellen, wenn es keinen Hintergrund gibt
aus
(z. B. Glasfußboden).
high aktiv
* Wenn DIP2 auf OFF steht (schwierige Umgebung),
kann Prüfkörper CB (DIN 18650-1), CB (EN 16005)
-
und CC (DIN 18650-1) nicht erkannt werden.
zur
Empfohlene Position
>20 cm
zur
Entfernen Sie die Abdeckung mit einem
Schraubendreher.
Schrauben Sie den Sensor auf den Deckenkranz fest.
Wenn Sie den Sensor auf einer gekrümmten Oberfläche
installieren, stellen Sie sicher, dass die Schrauben nicht
zu fest angezogen sind.
Stellen
Sie
sicher,
dass
der
Abstand
zwischen
Sensor-
mitte und Pfosten
mindestens 20 cm
beträgt.
Siehe oben. Stellen
Sie außerdem sicher,
dass der Erfassungs-
vorhang direkt vor
der
Hauptschließ-
kante positioniert ist.
