3

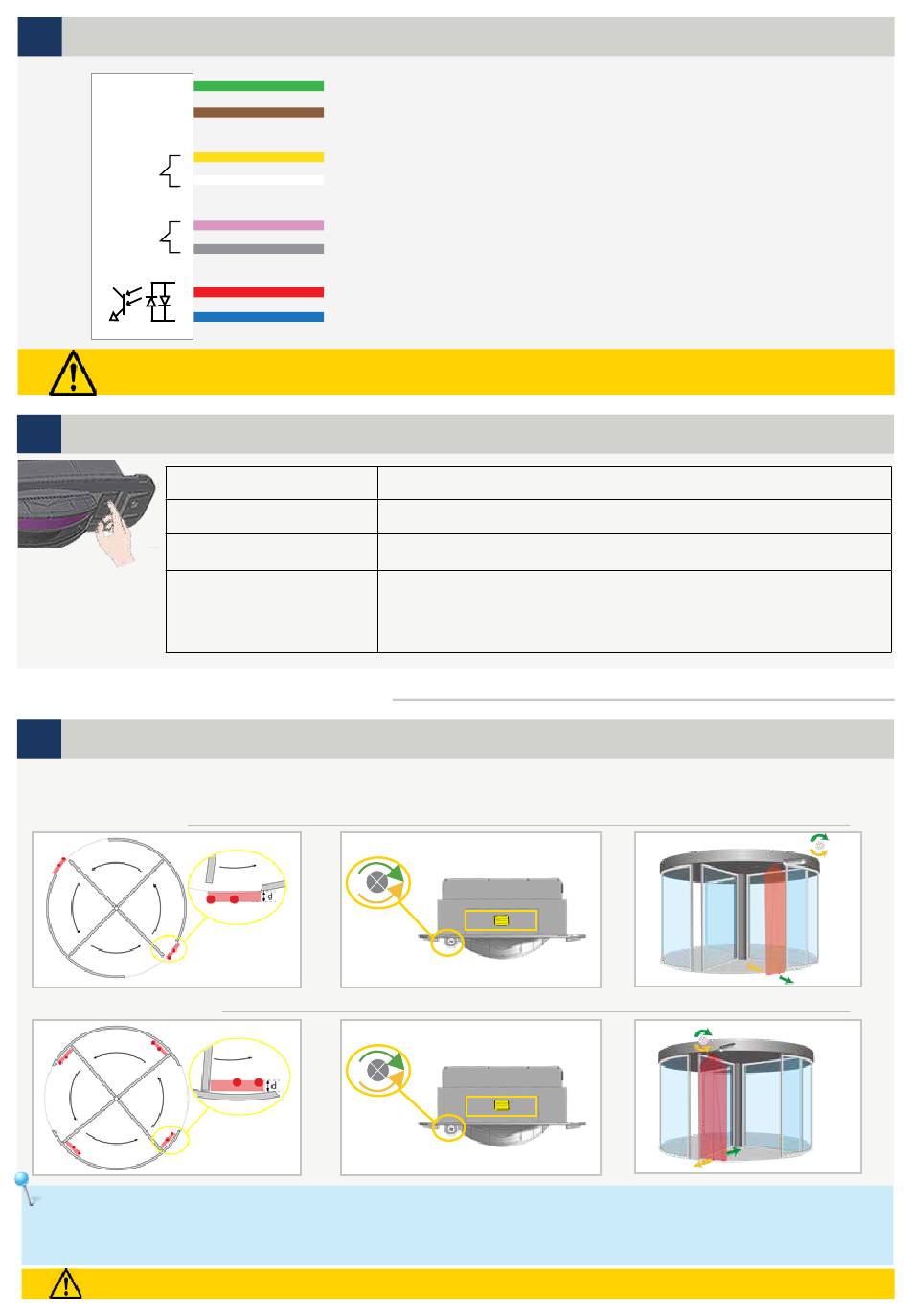

VERDRAHTUNG
12-24 V DC
COM
NC
*
COM
*
NC
Für Konformität mit EN 16005 und DIN 18650-1 muss der Testausgang der Türsteuerung verkabelt sein und der
Sensor auch getestet werden.
4
DRUCKTASTER
Zweimal kurz drücken
2 Sekunden lang drücken
3 Sekunden lang drücken
5 Sekunden lang drücken
POSITIONIERUNG & EINSTELLUNGEN
1
SICHTBARE SPOTS & VORHANGPOSITION
Nach Einschaltung der sichtbaren Spots, stellen Sie den Neigungswinkel mit dem Schraubenzieher ein, bis sich die sichtbaren
Laserspots in der gewünschten Position befinden.
Schwertbereich
Hauptschliesskante
Positionieren Sie die sichtbaren Laserpunkte so nahe wie möglich an die Tür. Bitte prüfen Sie, dass die Tür nicht vom
Sensor erfasst wird.
Bei Montagehöhe 2 m: d ≥ 4 cm Bei Montagehöhe 3 m: d ≥ 5 cm
Bei Montagehöhe 4 m: d ≥ 6cm
Blicken Sie niemals direkt in die sichtbaren Laserstrahlen!
GRÜN
+
STROMVERSORGUNG
BRAUN
-
GELB
R1(RELAIS)
WEISS
PINK
R2(OPTO)
GRAU
ROT
ÜBERWACHUNG / TEST
BLAU
Sichtbare Laserspots ein- bzw. ausschalten
Einlernprozess starten
Einstellungen bestätigen nach dem Umstellen des DIP-Schalters
Verlassen der durch sechsfaches Blinken angezeigte Fehlermeldung und
Bestätigen, dass Sie den Sensor in einer Höhe von
mehr als 4 m montieren möchten. Bitte beachten Sie, dass der Sensor
oberhalb dieser Höhe nicht der DIN 18650 und EN 16005 entspricht.
Bei Montagehöhe 5 m: d ≥ 7cm
* Siehe Ausgangsstatus (Seite 7).
B
C
A
5
