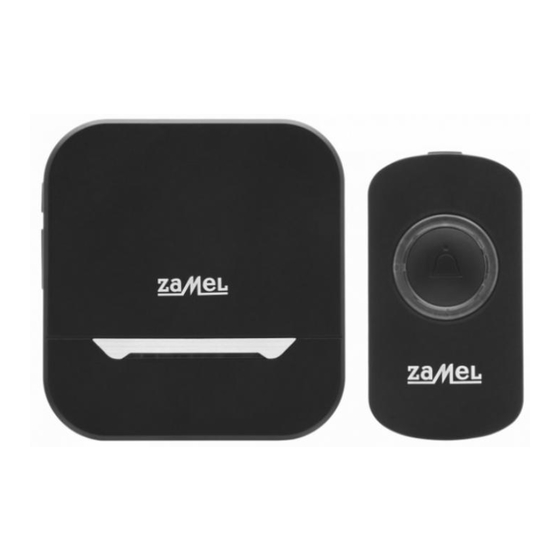

ZAMEL S83856 Bedienungsanleitung
Drahtlose klingel
Verfügbare Sprachen
Verfügbare Sprachen
DZWONEK
BEZPRZEWODOWY
CALIPSO ST-980
DANE TECHNICZNE
ODBIORNIK
• Zasilanie: 230 V AC/ 50 Hz
• Pobór prądu podczas dzwonienia: 9 mA
• Pobór prądu podczas czuwania: 4 mA
• Częstotliwość: 433 MHz
• Dźwięk: 36 melodii do wyboru,
• Regulacja głośności: 4-ro stopniowa
• Sygnalizacja optyczna dzwonienia: tak
• Poziom dźwięku: ok. 85 dB
• Klasa ochronności: II
• Stopień ochrony: IP20
• Temperaturowy zakres pracy: 0°C ÷ 35°C
• Wymiary: 80 x 84 x 27 mm
NADAJNIK
• Zasilanie: 1 x bateria 12 V typ 23A
• Zasięg działania: 100 m*
• Moc nadawania: ERP<5 mW
• Transmisja: radiowa
• Częstotliwość: 433 MHz
• Ilość kodów: 3000
• Klasa ochronności: III
• Stopień ochrony: IP44
• Temperaturowy zakres pracy: -20°C ÷ +35°C
• Wymiary: 37 x 70 x 15 mm
* Podany zasięg działania dotyczy przestrzeni otwartej czyli waruków idealnych bez przeszkód. Jeżeli pomiędzy odbiornikiem a nadajnikiem
znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio dla: drewna i gipsu od 5 do 20%, cegły od 20 do 40%,
betonu zbrojonego od 40 do 80%. Przy przeszkodach metalowych, stosowanie systemów radiowych nie jest zalecane z uwagi na znaczne
ograniczenie zasięgu działania. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz
nadajniki sieci GSM umieszczone w bliskiej odległości urządzeń.
INSTRUKCJA OBSŁUGI
1. OPIS.
Dzwonek może być wykorzystywany jako: dzwonek do
drzwi, wewnętrzne urządzenie przywoławcze lub alarm
osobisty. Nie wymaga instalacji dzwonkowej. Dzwonek
zasilany jest bezpośrednio z gniazdka 230 V a przycisk ba-
teryjnie. W nadawaniu i odbieraniu sygnału wykorzystywa-
na jest częstotliwość 433 MHz. Zasięg w terenie otwartym
wynosi ok 100 m. Użytkownik ma do wyboru 36 różnych
dźwięków i melodii. Dzwonek posiada także sygnalizację
optyczną dzwonienia bardzo przydatną np. dla ludzi nie-
dosłyszących. Posiada także regulacją głośności z możli-
wością całkowitego wyłączenia dźwięku (tylko sygnalizacja
optyczna) przydatną np. dla osób z małymi dziećmi. Do
jednego dzwonka można zaprogramować 3 przyciski. Dla
każdego z przycisków można ustawić inną melodię (rozpo-
znanie miejsca przywołania).
2. WPISYWANIE PILOTA I WYBÓR MELODII.
Dzwonek standardowo dostarczany jest z przyciskiem już
zaprogramowanym do dzwonka i ustawionym na pierwszy
z dźwięków. Aby zmienić melodię jaką dzwonek ma odgry-
wać podczas naciśnięcia danego nadajnika należy najpierw
za pomocą przycisku zmiany melodii (2) wybrać pożądaną
melodię. Następnie należy wpisać dany nadajnik do dzwon-
ka. Aby to zrobić, należy nacisnąć przycisk programowania
(1) (dzwonek wyda wtedy z siebie dźwięk „ding-dong")
a następnie nacisnąć przycisk nadajnika co spowoduje
odegranie ustawionej melodii potwierdzając tym samym
wpisanie nadajnika do pamięci dzwonka. Aby zaprogramo-
wać kolejny przycisk i ustawić dla niego odpowiedni dźwięk
należy całą procedurę powtórzyć. Dla każdego z przyci-
sków jaki jest programowany do dzwonka można ustawić
inną melodię uzyskując wtedy możliwość rozpoznania miej-
sca przywołania po rodzaju melodii.
3. KASOWANIE PILOTA.
Aby usunąć nadajnik z pamięci dzwonka należy zreseto-
wać urządzenie. Aby tego dokonać należy wypiąć dzwonek
z gniazdka. Następnie trzeba przytrzymać przycisk progra-
mowania (1) i cały czas trzymając ten przycisk wpiąć dzwo-
nek z powrotem do gniazdka. Po wpięciu dzwonka wyda o
z siebie dźwięk „ding-dong" po usłyszeniu którego należy
puścić przycisk programowania. Od tego momentu pamięć
dzwonka ulega skasowaniu i należy na nowo zaprogramo-
wać przyciski (nadajniki) do jego pamięci.
4. REGULACJA GŁOŚNOŚCI.
Głośność regulujemy przez kolejne naciśnięcia przycisku
(3). Od maksymalnej głośności aż po całkowite wyciszenie
dźwięku.
5. WYMIANA BATERII W PRZYCISKU.
Aby wymienić baterię w przycisku należy otworzyć jego
obudowę przez delikatnie podważenie zatrzasku z góry
przycisku. Nadajnik wykorzystuje baterię 12 V typu A23.
Należy uważać na prawidłową polaryzacje. Dzwonek stan-
dardowo dostarczany jest z zamontowaną baterią w przy-
cisku (należy jedynie usunąć zawleczkę zabezpieczającą
baterię przed rozładowaniem).
UWAGA! NIEBEZPIECZEŃSTWO EKSPLOZJI W PRZY-
PADKU ZASTĄPIENIA BATERII BATERIĄ
NIEWŁAŚCIWEGO TYPU. ZUŻYTYCH BATERII POZBY-
WAĆ SIĘ ZGODNIE Z INSTRUKCJĄ.
