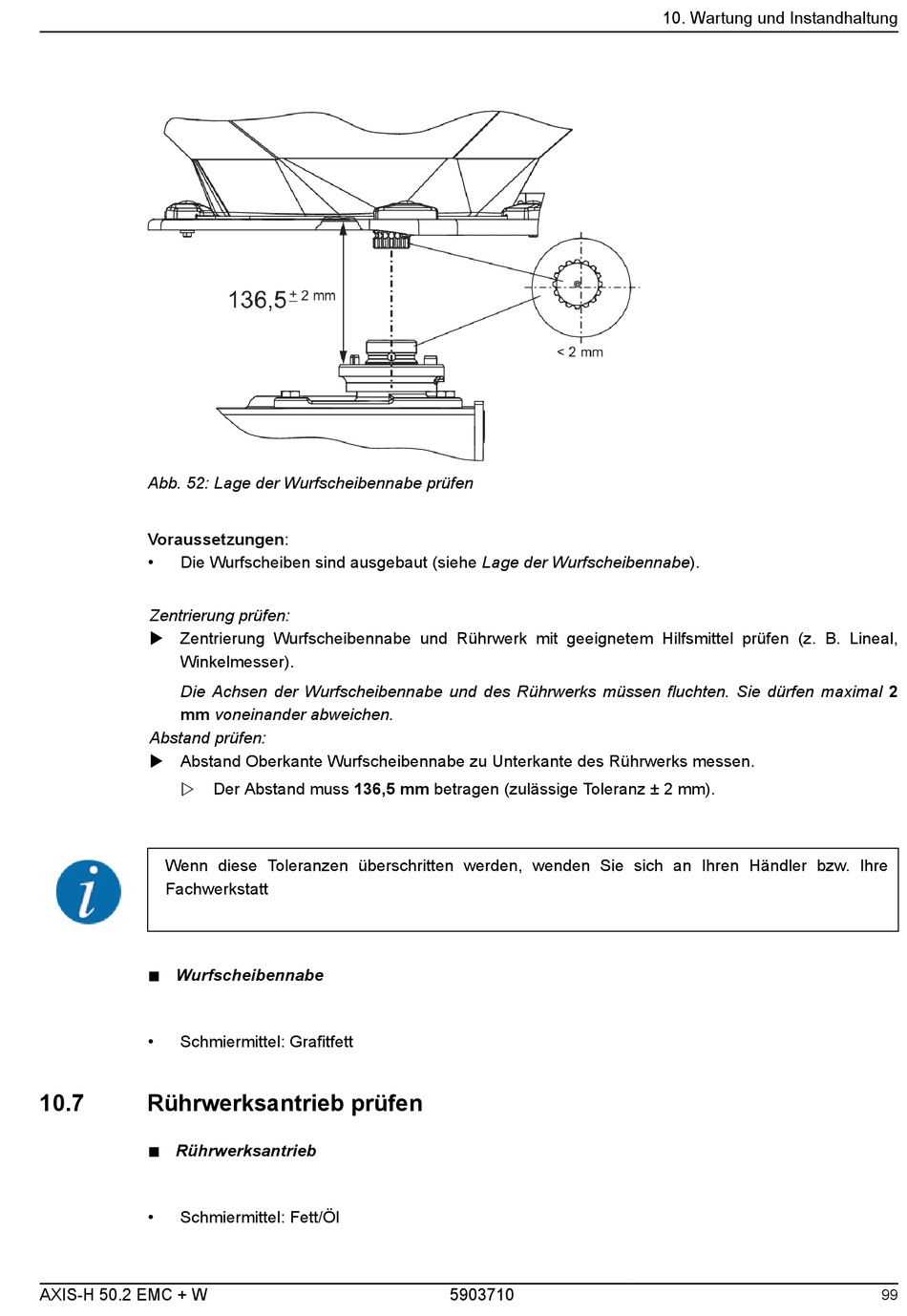

Abb. 52: Lage der Wurfscheibennabe prüfen
Voraussetzungen:
•
Die Wurfscheiben sind ausgebaut (siehe Lage der Wurfscheibennabe).
Zentrierung prüfen:
u Zentrierung Wurfscheibennabe und Rührwerk mit geeignetem Hilfsmittel prüfen (z. B. Lineal,
Winkelmesser).
Die Achsen der Wurfscheibennabe und des Rührwerks müssen fluchten. Sie dürfen maximal 2
mm voneinander abweichen.
Abstand prüfen:
u Abstand Oberkante Wurfscheibennabe zu Unterkante des Rührwerks messen.
w
Wenn diese Toleranzen überschritten werden, wenden Sie sich an Ihren Händler bzw. Ihre
Fachwerkstatt
n Wurfscheibennabe
•
Schmiermittel: Grafitfett
10.7
Rührwerksantrieb prüfen
n Rührwerksantrieb
•
Schmiermittel: Fett/Öl
AXIS-H 50.2 EMC + W
Der Abstand muss 136,5 mm betragen (zulässige Toleranz ± 2 mm).
5903710
10. Wartung und Instandhaltung
99
