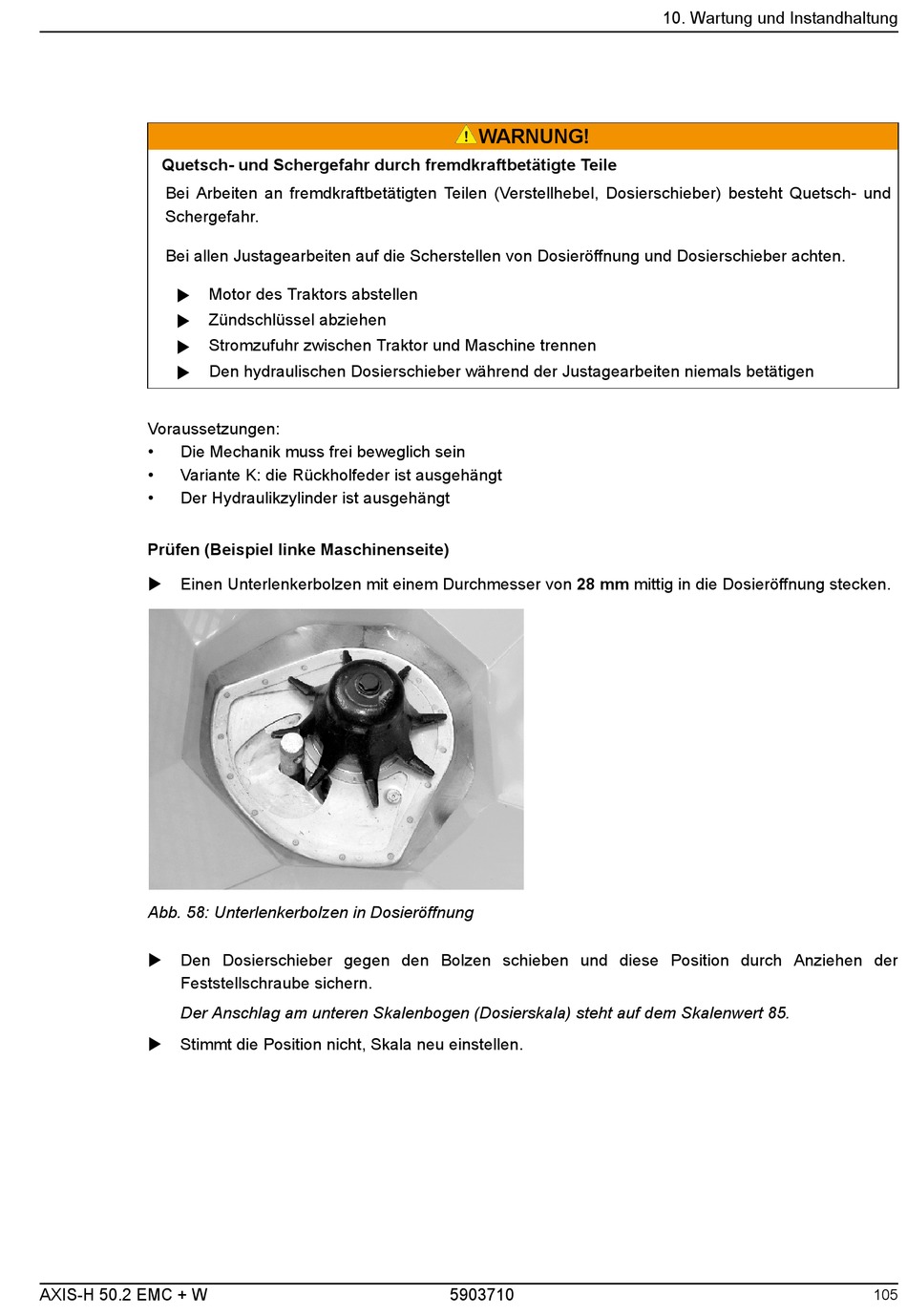

Quetsch- und Schergefahr durch fremdkraftbetätigte Teile
Bei Arbeiten an fremdkraftbetätigten Teilen (Verstellhebel, Dosierschieber) besteht Quetsch- und
Schergefahr.
Bei allen Justagearbeiten auf die Scherstellen von Dosieröffnung und Dosierschieber achten.
Motor des Traktors abstellen
u
Zündschlüssel abziehen
u
Stromzufuhr zwischen Traktor und Maschine trennen
u
Den hydraulischen Dosierschieber während der Justagearbeiten niemals betätigen
u
Voraussetzungen:
•
Die Mechanik muss frei beweglich sein
•
Variante K: die Rückholfeder ist ausgehängt
•
Der Hydraulikzylinder ist ausgehängt
Prüfen (Beispiel linke Maschinenseite)
u
Einen Unterlenkerbolzen mit einem Durchmesser von 28 mm mittig in die Dosieröffnung stecken.
Abb. 58: Unterlenkerbolzen in Dosieröffnung
u
Den Dosierschieber gegen den Bolzen schieben und diese Position durch Anziehen der
Feststellschraube sichern.
Der Anschlag am unteren Skalenbogen (Dosierskala) steht auf dem Skalenwert 85.
u
Stimmt die Position nicht, Skala neu einstellen.
AXIS-H 50.2 EMC + W
WARNUNG!
5903710
10. Wartung und Instandhaltung
105
