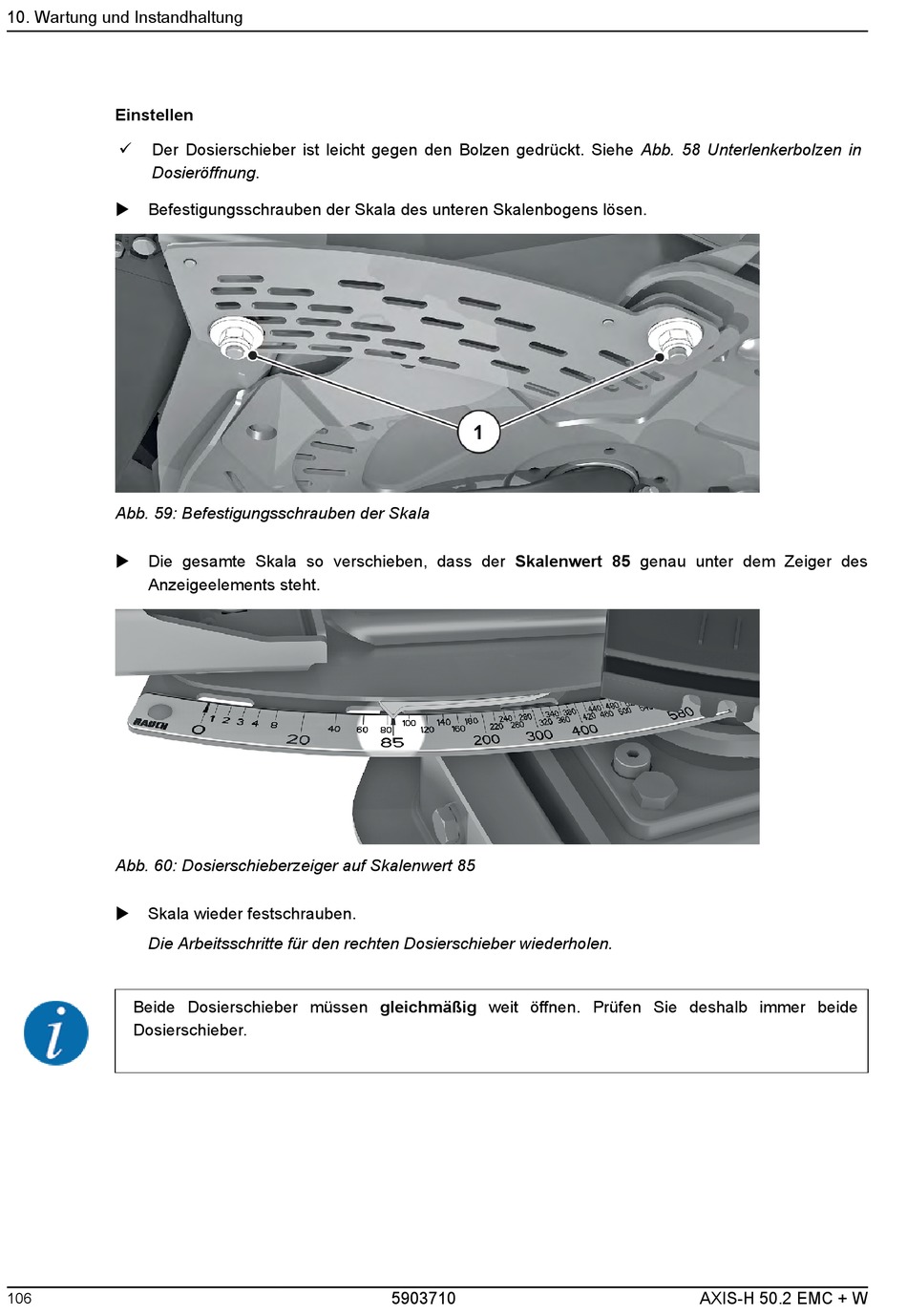

10. Wartung und Instandhaltung
Einstellen
ü
Der Dosierschieber ist leicht gegen den Bolzen gedrückt. Siehe Abb. 58 Unterlenkerbolzen in
Dosieröffnung.
u
Befestigungsschrauben der Skala des unteren Skalenbogens lösen.
Abb. 59: Befestigungsschrauben der Skala
u
Die gesamte Skala so verschieben, dass der Skalenwert 85 genau unter dem Zeiger des
Anzeigeelements steht.
Abb. 60: Dosierschieberzeiger auf Skalenwert 85
u
Skala wieder festschrauben.
Die Arbeitsschritte für den rechten Dosierschieber wiederholen.
Beide Dosierschieber müssen gleichmäßig weit öffnen. Prüfen Sie deshalb immer beide
Dosierschieber.
106
5903710
AXIS-H 50.2 EMC + W
