10. Wartung und Instandhaltung
Um einen langen und störungsfreien Betrieb zu gewährleisten, empfehlen wir die Verwendung eines
Hydraulik-Druckfilters. Wenn der Hydraulik-Druckfilter verschmutzt ist, ersetzen Sie die Filterpatrone
durch eine neue Filterpatrone.Der Druckfilter ist mit einer Verschmutzungsanzeige ausgerüstet.
Bei kaltem Öl und Druckspitzen kann der Anzeigestift auslösen, obwohl der Filter noch nicht
verschmutzt ist.
•
Anzeigestift bei erreichter Betriebstemperatur nach innen drücken.
•
Wenn der Anzeigestift dann wieder auslöst, Druckfilter tauschen.
[1]
Verschmutzungsanzeige (Anzeigestift wird
sichtbar)
[2]
Filterkopf
[3]
Filtertopf
Filterpatronen wechseln
u
Prüfen, dass die Hydraulikanlage drucklos und abgekühlt ist.
u
Auffangbehälter für auslaufendes Hydrauliköl unter dem Druckfilter bereitstellen.
u
Schutzhandschuhe und Schutzbrille anziehen.
w
w
w
w
w
w
w
Die Filterpatrone wurde erfolgreich gewechselt.
u
Alle Komponenten auf äußere Beschädigung und Leckage prüfen.
114
Filtertopf [3] mit einem Schraubenschlüssel SW24 lösen.
Filtertopf vom Hydraulik Druckfilter abschrauben.
Die verschmutzte Filterpatrone durch eine neue Filterpatrone ersetzen.
Filtertopf [3] und Filterkopf [2] im Bereich des Gewindes und der Dichtfläche reinigen und auf
mechanische Beschädigungen untersuchen.
O-Ringe auf Beschädigung prüfen, falls erforderlich austauschen.
Filtertopf [3] mit dem Schraubschlüssel SW24 bis auf Anschlag einschrauben und ihn eine
viertel Umdrehung zurückdrehen.
Hydraulik-Druckfilter entlüften
5903710

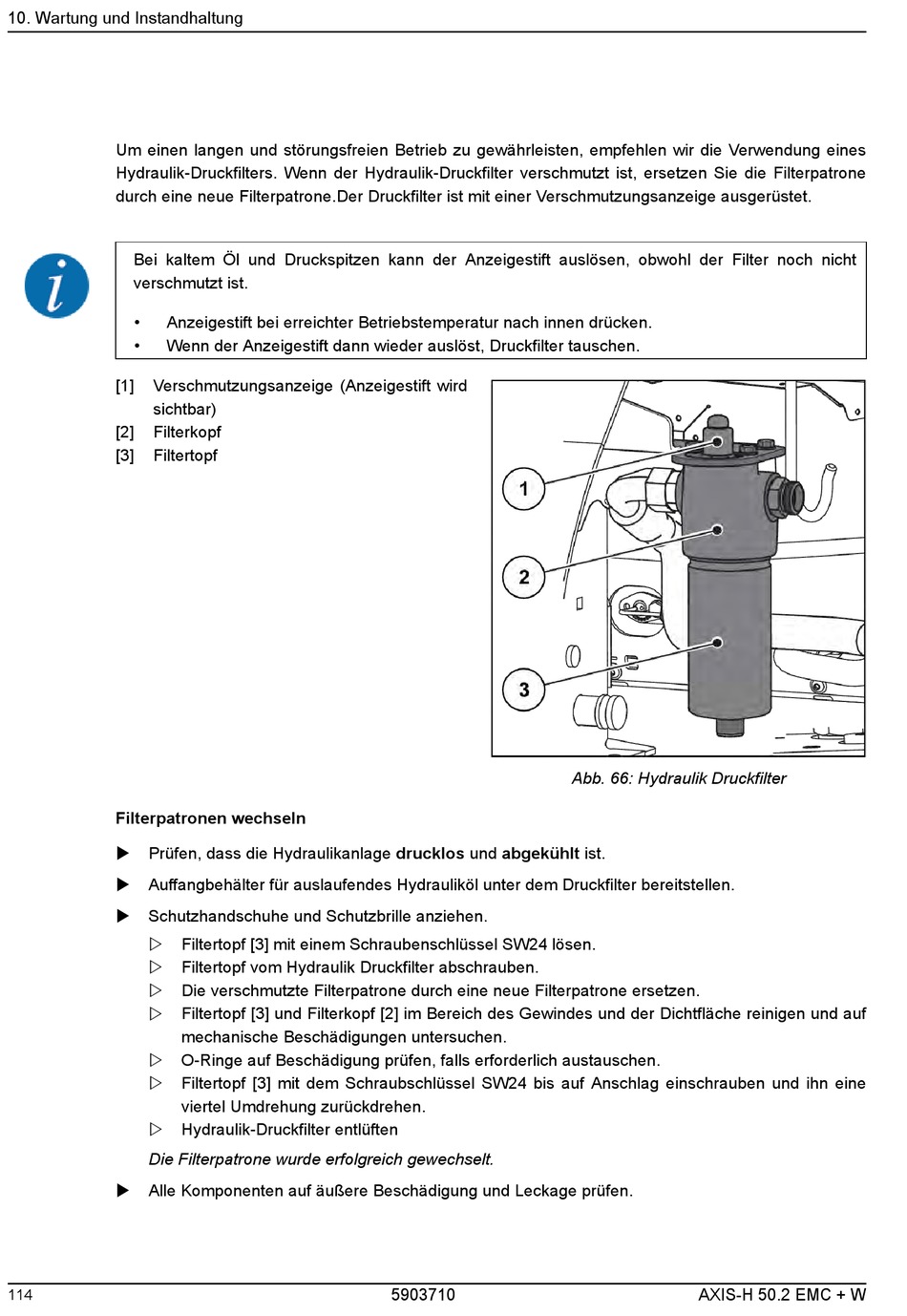

Abb. 66: Hydraulik Druckfilter
AXIS-H 50.2 EMC + W
