Applikationsbeschreibung

KNX Gebäude-

systemtechnik

Binäreingang UP

Binäreingang 2fach-4fach KNX, UP

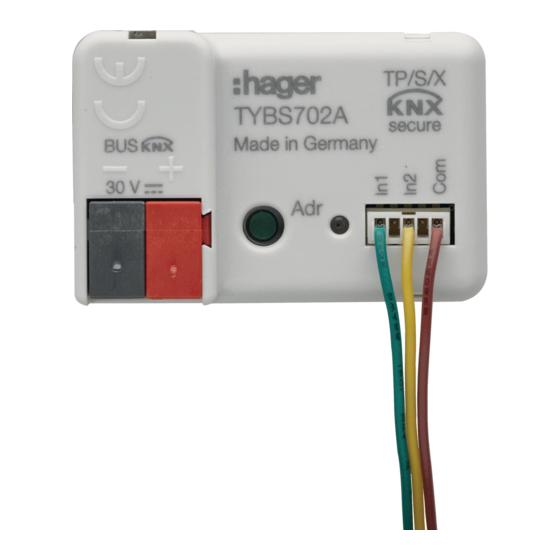

TYBS702A / TYBS704A

Inhaltszusammenfassung für hager TYBS702A

Seite 1 Applikationsbeschreibung KNX Gebäude- systemtechnik Binäreingang UP Binäreingang 2fach-4fach KNX, UP TYBS702A / TYBS704A...
Seite 2 Produktübersicht Applikations- TP-Produkt Bestellnummer Produktbezeichnung programm Funk-Produkt TYBS702A Binäreingang 2fach KNX Secure, STYBS702A TYBS704A Binäreingang 4fach KNX Secure, STYBS704A Technische Änderungen vorbehalten!
Seite 3 Zwangsstellung .................. 120 8.2.4 Wertgeber.................... 124 8.2.5 Szenennebenstelle................ 143 8.2.6 Raumtemperaturregler-Bedienstelle ............. 148 Ausgang ...................... 169 8.3.1 Anwendungsfälle ................... 169 Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 2 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 4 – Anschluss von LED – Kurzschlussfest, überlastgeschützt und verpolungssicher – Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strom- bedarf Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 3 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 5 Gerätezertifikat erforderlich, das auf dem Gerät angebracht ist. Im Zuge der Mon- tage wird empfohlen, das Zertifikat vom Gerät zu entfernen und sicher aufzubewah- ren. Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Hager/Ber- ker Firmware Update App (Zusatzsoftware) durchgeführt werden. Funktion Die Tasterschnittstelle verfügt über bis zu 4 unabhängige Kanäle.
Seite 6 Die Ausgänge sind kurzschlussfest, über- lastgeschützt und verpolungssicher. Der Anschluss von 230 V-Signalen oder anderen externen Spannungen an die Eingänge ist nicht zulässig! Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 5 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 7 Informationen zum Produkt | Geräteaufbau Geräteaufbau Bild 1: Gerätevariante 2fach KNX Anschluss Programmiertaste Programmier-LED Anschlussleitung Bild 2: Gerätevariante 4fach KNX Anschluss Programmiertaste Programmier-LED Anschlussleitung Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 6 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 8 DC 21 ... 32 V SELV Anschlussart KNX Anschlussklemme Stromaufnahme KNX TYBS702A 4 ... 7 mA TYBS704A 4 ... 9 mA Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 7 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 9 Busleitung ist nicht mehr gegeben. Diese Anleitung ist Bestandteil des Produktes und muss bei der Kundschaft verblei- ben. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 8 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 10 Die Anschlussleitungen verlängern faktisch die Busleitung. Die Spezifikation zur Busleitungslänge (max. 1000 m) ist zu beachten. – Die Com-Anschlüsse von mehreren Tasterschnittstellen nicht miteinander ver- binden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 9 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 11 Anschlussleitungen (4) anschließen (siehe Bild 5) bis (siehe Bild 7). Die Anschlussbeispiele zeigen die Verwendung mit Eingängen und Ausgängen. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 10 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 12 Montage und elektrischer Anschluss Bild 5: Anschlussbeispiel Tasterschnittstelle 2fach Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 11 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 13 Zur Erhöhung des Ausgangsstroms können Ausgänge bei gleicher Parame- trierung auch parallel geschaltet werden, im Beispiel (siehe Bild 7) In1-In3 sind hier parallel geschaltet. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 12 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 14 Montage und elektrischer Anschluss Bild 7: Anschlussbeispiel mit parallelgeschalteten Ausgängen Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 13 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 15 ETS neu in Betrieb genommen werden. Bei Secure-Betrieb: Ein Master-Reset deaktiviert die Gerätesicherheit. Das Gerät kann mit dem Gerätezertifikat anschließend erneut in Betrieb genommen werden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 14 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 16 Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit. Gerät auf Werkseinstellungen zurücksetzen Mit der Hager/Berker Firmware Update App kann das Gerät auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurück- setzen auf Werkseinstellungen verliert das Gerät die physikalische Adresse und Kon-...
Seite 17 Die ETS-Applikation unterstützt KNX Data Secure. Jeder Kanal kann für unterschiedliche Anwendungsfälle para- metriert werden. Optional können Logikfunktionen konfiguriert werden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 16 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 18 Das Sendeverhalten kann eingestellt und die Zeit für kurze und lange Betätigung angepasst werden. Die Funktionsweise der Kanäle ist getrennt voneinander einstellbar. Raumtemperaturregler-Bedienstelle Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 17 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 19 Betriebsmodusumschaltung, Präsenzfunktion und Solltemperaturverschie- bung) ist einstellbar. – Verhalten nach Busspannungswiederkehr ist einstellbar – Zyklisches Senden ist einstellbar – Sperrfunktion ist einstellbar Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 18 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 20 Funktion. Ausgang Anschluss einer LED-Lampe möglich. Nur für Einzelkanal verfügbar. – Arbeitet in der Funktion Schalten – Objekt-Polarität ist einstellbar Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 19 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 21 Generell für die Tasterschnittstelle wird eine Verzögerungszeit nach Busspannungs- wiederkehr auf der Parameterseite "Allgemein" parametriert. Die Verzögerungszeit nach Busspannungswiederkehr ist auf 5 Sekunden voreingestellt. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 20 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 22 Kanal kann einzeln betrieben und individuell parametriert werden. Die Einzel- kanäle können die folgenden Kanalfunktionen ausführen: – Taster – Schalter – Ausgang Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 21 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 23 A-Flag erlaubt das Aktualisieren eines Objektwertes bei einer Rückmeldung I-Flag erzwingt ein Update des Wertes vom Kommunikationsobjekt, wenn das Gerät eingeschaltet wird (Lesen bei Init) Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 22 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 24 Jalousie / Rollladen / Markise / Dachfens- Wertgeber Szenennebenstelle Kurzer und langer Tastendruck Raumtemperaturregler-Bedienstelle Dieser Parameter bestimmt die Funktion des an den Kanal angeschlossenen Tas- ters. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 23 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 25 4 ... 10 ... 255 ms Dieser Parameter legt die Zeit der Software-Entprellung fest. Anhand dieser Zeit wird eine Signalflanke am Eingang verzögert ausgewertet. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 24 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 26 "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Inaktiv Sperrfunktion Aktiv Dieser Parameter schaltet die Sperrfunktion für den Kanal frei. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 25 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 27 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 26 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 28 Betätigung findet nicht statt. 8.1.3.1 Parametertabelle Die folgenden Parameter stehen in der Kanalfunktion "Taster" bei parametrierter Funktion "Zwangsstellung" zur Verfügung. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 27 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 29 Neben der Sperrung des Kanals kann das Gerät unmittelbar beim Eintreten der Sperrung eine Reaktion ausführen. Dieser Parameter definiert die Reaktion des Kanals bei Beginn der Sperrung. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 28 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 30 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 29 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 31 Parametern einstellbar. Gedimmt werden kann die Helligkeit und / oder die Farbtemperatur. Die Zeit zwischen Schalten und Dimmen sollte entsprechend der parametrier- ten Entprellzeit angepasst werden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 30 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 32 Zeit zwischen Schalten und Dimmen = 400 ms – Dimmbereiche = 100 % – Stopptelegramm = Aktiv – Telegrammwiederholung = Inaktiv Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 31 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 33 Betätigung sendet das Gerät entweder ein Telegramm zum kälter Dimmen oder zum wärmer Dimmen oder abwechselnd die Telegramme "Farbtemperatur käl- ter" und "Farbtemperatur wärmer". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 32 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 34 Betätigung sendet das Gerät entweder ein Telegramm zum heller / kälter Dimmen oder zum dunkler / wärmer Dimmen oder abwechselnd die Telegramme "Heller + Kälter" und "Dunkler + Wärmer". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 33 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 35 Schaltobjekte anderer Sensoren mit der gleichen Funktion miteinander ver- bunden sein. Dieser Parameter ist nur sichtbar, bei: Dimmsteuerung = Einzelobjekt: Farbtempera- Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 34 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 36 Bei jedem Tastendruck wird maximal mit der parametrierten Schrittweite gedimmt. Besonders bei kleinen Dimmschritten ist es empfehlenswert, wenn das Gerät die Dimmtelegramme automatisch wiederholt (siehe "Telegrammwiederholung"). Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 35 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 37 Bei jedem Tastendruck wird maximal mit der parametrierten Schritt- weite gedimmt. Besonders bei kleinen Dimmschritten ist es empfehlenswert, wenn das Gerät die Dimmtelegramme automatisch wiederholt (siehe "Telegrammwiederholung"). Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 36 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 38 "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Sperrfunktion Inaktiv Aktiv Dieser Parameter schaltet die Sperrfunktion für den Kanal frei. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 37 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 39 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 38 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 40 Markise / Dachfenster" parametriert werden. Für die Funktion "Jalousie / Rollladen / Markise / Dachfenster" zeigt die ETS für jeden Kanal bis zu drei Kommunikationsob- Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 39 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 41 Gerät vier Bedienkonzepte, bei denen die Telegramme mit unterschiedli- chem zeitlichen Ablauf ausgesendet werden. Auf diese Weise lassen sich die unter- schiedlichsten Antriebskonzepte mit dem Gerät bedienen. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 40 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 42 Falls die Taste länger als t2 gedrückt gehalten wird, sendet das Gerät kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition wei- ter. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 41 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 43 Falls die Taste länger als t1 gedrückt gehalten wird, sendet das Gerät kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition wei- ter. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 42 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 44 – Beim Loslassen der Taste sendet der Taster kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition weiter. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 43 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 45 Falls die Taste länger als t2 gedrückt gehalten wird, sendet das Gerät kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition wei- ter. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 44 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 46 Dieser Parameter ist nicht sichtbar bei "Befehlsreihenfolge= Schritt - Auf/Ab" Infografik anzeigen Aktiv Inaktiv Bei aktivierter Infografik wird das Grafikschema der Befehlsreihenfolge und eine textliche Information dazu angezeigt. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 45 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 47 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 46 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 48 Parametrierung aus der Wertverstellung oder aus dem Status-Objekt. Dadurch kön- nen feste, veränderliche oder über den Bus gesendete Werte aufgerufen werden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 47 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 49 HSVW Passend zu diesen Bereichen kann parametriert werden, welcher Wert für jede Tas- tenbetätigung auf den Bus ausgesendet werden kann. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 48 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 50 Die Funktion "Wertgeber" unterscheidet zwischen 1 Byte, 2 Byte, 3 Byte und 6 Byte Werten. Nach der Einstellung dieses Parameters richten sich die folgenden Parameter und ihre Einstellungsmöglichkeiten. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 49 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 51 Dieser Parameter bestimmt den Objektwert, wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 9.004 | 0 ... 1500 Lux". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 50 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 52 Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 51 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 53 Wert, den es selbst oder ein anderes Gerät mit dieser Gruppenadresse als letztes ausgesendet hat. Diese Auswahl ist nur bei RGB/HSV mit Farbkreisdurchlauf verfügbar. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 52 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 54 Richtung verstellen, oder es speichert die Richtung der letzten Verstellung und kehrt diese bei einem neuen Tastendruck um. Diese Auswahl ist nur bei RGB/HSV mit Farbkreisdurchlauf verfügbar. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 53 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 55 Schrittweite für den letzten Schritt automatisch an. Diese Auswahl ist nur bei 2 Byte Wertgebern (1000 ... 10000 K) verfügbar. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 54 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 56 Pause ein, deren Dauer zwei Schritten entspricht. Danach sendet das Gerät ein Telegramm mit dem Wert der anderen Bereichsgrenze und fährt mit der Wertverstellung richtungsgleich fort. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 55 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 57 Dieser Parameter bestimmt den Objektwert nach Busspannungswiederkehr. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 8.001 | -32768 ... 32767". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 56 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 58 Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 57 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 59 Dieser Parameter bestimmt den Objektwert bei Beginn der Sperrung. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 8.001 | -32768 ... 32767". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 58 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 60 Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 59 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 61 Dieser Parameter bestimmt den Objektwert bei Ende der Sperrung. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 8.001 | -32768 ... 32767". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 60 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 62 Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 61 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 63 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 62 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 64 1 Byte Objekt zum Senden von Werten von -128 bis 127. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 6.010 | -128 ... 127". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 63 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 65 2 Byte Objekt zum Senden von Helligkeitswerten von 0 bis 1500 Lux. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 9.004 | 0 ... 1500 Lux". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 64 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 66 Diese Objekte sind nur sichtbar, bei Datenpunkttyp | Wertebereich: Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001). Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 65 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 67 - RGB/HSV mit Helligkeitsverstellung (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001) - Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001) Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 66 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 68 K, -, S, -, A ..., 480 1 Bit Objekt zum Aktivieren oder Deaktivieren der Sperrfunktion. Die Objekt-Polarität ist parametrierbar. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 67 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 69 Der interne Szenensteuerbaustein fordert daraufhin für die ver- wendeten Aktorgruppen die aktuellen Szenenwerte vom Bus an. Eine Tastenbetätigung zwischen einer und fünf Sekunden wird als ungültig verworfen. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 68 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 70 (z. B. Lichtszenentastsensor). Bei aktivierter Speicherfunktion sendet das Gerät über das Nebenstellenobjekt der Taste ein Telegramm mit der jeweiligen Szenennummer aus. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 69 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 71 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 70 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 72 DPT 7.001 | 0 ... 65535 – DPT 8.001 | -32768 ... 32767 – DPT 9.001 | 0 ... 40 °C Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 71 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 73 5.001, DPT 5.001) Abhängig von der eingestellten Funktionsweise kann der Objektwert ausgewählt wer- den, den das Gerät bei einer Tastenbetätigung aussenden soll. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 72 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 74 überschritten, wird das Telegramm für Objekt 2 auf den Bus gesendet. Das Gerät sendet nicht unmittelbar ein Telegramm auf den Bus. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 73 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 75 Die Zeit "Langer Tastendruck ab" ist je nach Anwendungsfall ausreichend lang zu parametrieren, um das gleichzeitige Aussenden der Objekte zu vermeiden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 74 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 76 Priorität (Zwang) umschalten, den Präsenzstatus ändern, oder sie kann den aktuellen Raumtemperatursollwert ändern. Nur sichtbar bei "Kurzer Tastendruck (Objekt 1) = Raumtemperaturregler-Bedien- stelle". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 75 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 77 5.001, DPT 5.001) Dieser Parameter bestimmt die Funktionsweise des langen Tastendrucks und legt fest, welche weiteren Parameter und welche Kommunikationsobjekte dargestellt werden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 76 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 78 Dieser Parameter bestimmt den Objektwert, der auf den Bus ausgesendet wird, wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Funktionsweise = DPT 5.001 | 0 ... 100%". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 77 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 79 Dieser Parameter bestimmt den Objektwert, der auf den Bus ausgesendet wird, wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Funktionsweise) = DPT 7.600 | 1000 ... 10000 K". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 78 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 80 Dieser Parameter bestimmt den Objektwert, der auf den Bus ausgesendet wird, wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Funktionsweise = DPT 18.001 | Szene (extern) umschalten". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 79 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 81 Betätigung einen definierten Betriebsmodus einschalten, oder sie kann zwi- schen verschiedenen Betriebsmodi wechseln. Nur sichtbar bei "Funktionsweise = Raumtemperaturregler-Bedienstelle -> Betriebs- modusumschaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 80 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 82 Raumtemperaturreglers entweder definiert ein oder ausschalten, oder die Nebenstelle kann zwischen den beiden Zuständen wechseln ("Präsenz UM"). Nur sichtbar bei "Funktionsweise = Raumtemperaturregler-Bedienstelle -> Präsenz- funktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 81 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 83 (S), Helligkeitswert (V), die auf den Bus ausgesendet werden, wenn die Taste ge- drückt wird. Er ist sichtbar bei "Funktionsweise = RGB/HSV (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 82 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 84 Funktionsweise parametrierter Wert auf den Bus gesendet. Die Reaktion nach Busspannungswiederkehr wird erst nach Ablauf der parametrier- ten "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 83 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 85 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 84 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 86 1 Bit Objekt zum Empfangen von Rückmeldetelegrammen (EIN, AUS) (Objekt 2). Dieses Objekt ist sichtbar, wenn der Parameter "Langer Tastendruck (Objekt 2)" auf "UM" parametriert ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 85 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 87 ..., 702 Tastendruck - Ob- jekt 2 - Wert 0...100% 1 Byte Objekt zum Senden von Werttelegrammen bei langem Tastendruck (Objekt Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 86 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 88 ..., 702 Tastendruck - Ob- jekt 2 - Wert 0...255% 1 Byte Objekt zum Senden von Werttelegrammen bei langem Tastendruck (Objekt Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 87 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 89 ..., 702 Tastendruck - Ob- jekt 2 - Farbtempe- raturwert 2 Byte Objekt zum Senden von Werttelegrammen bei langem Tastendruck (Objekt Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 88 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 90 ..., 702 Tastendruck - Ob- jekt 2 - Helligkeits- wert 2 Byte Objekt zum Senden von Helligkeitswerten bei langem Tastendruck (Objekt Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 89 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 91 Verstelldauer ein. Diese Objekte sind nur sichtbar, bei "Langer Tastendruck (Objekt 2) = DPT 249.600 | Farbtemperaturwert + Helligkeit". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 90 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 92 1 Byte Objekt, mit dem ein Raumtemperaturregler zwangsgesteuert zwischen den Betriebsarten Automatik, Komfort, Standby, Nacht, Frost-/Hitzeschutz umgeschaltet werden kann. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Zwang-Betriebsmodusum- schaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 91 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 93 1 Bit Objekt, mit dem der Präsenzstatus eines Raumtemperaturreglers umgeschaltet werden kann. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Präsenzfunktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 92 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 94 670760 K vorgegeben werden. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Solltemperaturverschiebung" und "Art der Solltemperaturverschiebung = über relativen Temperaturwert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 93 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 95 Richtung. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Solltemperaturverschiebung" und "Art der Solltemperaturverschiebung = über Zähl-Wert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 94 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 96 3 Byte Objekt zum Senden von RGB-Werten bei langem Tastendruck (Objekt 2). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Kombiobjekt: RGB oder Kombiobjekt: RGBW" ausgewählt wurde. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 95 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 97 1 Byte Objekt zum Senden vom Farbwert Grün bei kurzem Tastendruck (Objekt 1). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Einzelobjekt: RGB oder Einzelobjekt: RGBW" ausgewählt wurde. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 96 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 98 1 Byte Objekt zum Senden des Farbwinkels bei langem Tastendruck (Objekt 2). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Einzelobjekt: HSV oder Einzelobjekt: HSVW" ausgewählt wurde. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 97 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 99 1 Byte Objekt zum Senden des Weißwerts bei kurzem Tastendruck (Objekt 1). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Einzelobjekt: HSVW" aus- gewählt wurde. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 98 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 100 Regler auch eine parametrierte Betriebsmodusumschaltung verbunden sein. – Solltemperaturverschiebung: Verstellung der Solltemperatur über einen Temperatur-Offset (DPT 9.002) oder über Stufen (DPT 6.010). Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 99 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 101 Tastendruck einer der oben genannten Modi aufgerufen wird, oder bei jedem Tasten- druck zwischen zwei oder drei Modi umgeschaltet wird. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 100 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 102 Richtung verstellt. Bei jeder Verstellung des Sollwertes wird die neue Verschiebung über Objekt "RTR-Bedienstelle - Solltemperaturverschiebung" der Raumtemperaturregler-Bedienstelle an den Raumtemperaturregler gesendet. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 101 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 103 Rückmeldung vom Regler versetzt die Raumtemperaturregler-Bedienstel- le in die Lage, die Verstellung jederzeit an der richtigen Stelle fortzusetzen. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 102 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 104 Priorität umschalten soll, kann die Nebenstelle entweder bei einer Betätigung einen definierten Betriebsmodus einschalten, oder sie kann zwi- schen verschiedenen Betriebsmodi wechseln. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 103 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 105 Verschiebung über das 2-Byte Kommunikationsobjekt gemäß KNX DPT 9.002 oder KNX DPT 6.010. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 104 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 106 "RTR-Bedienstelle - Solltemperaturverschiebung " an den Raumtemperaturreg- ler sendet. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung" und "Solltemperaturverschiebung = über Zähl-Wert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 105 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 107 Die Reaktion nach Busspannungswiederkehr wird erst nach Ablauf der parametrier- ten "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Nur sichtbar, bei "Funktionsweise = Zwang-Betriebsmodusumschaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 106 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 108 "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung" und "Art der Solltemperaturverschiebung = über relativen Temperaturwert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 107 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 109 Sperrung eine Reaktion ausführen. Dieser Parameter definiert die Reaktion des Kanals bei Beginn der Sperrung. Nur sichtbar, bei "Funktionsweise = Zwang-Betriebsmodusumschaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 108 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 110 Dieser Parameter definiert die Reaktion des Kanals bei Beginn der Sperrung. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung" und "Solltemperaturverschiebung = über Zähl-Wert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 109 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 111 Dieser Parameter definiert die Reaktion des Kanals am Ende der Sperrung. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Präsenzfunktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 110 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 112 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 111 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 113 1 Bit Objekt, mit dem der Präsenzstatus eines Raumtemperaturreglers umgeschaltet werden kann. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Präsenzfunktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 112 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 114 1 Byte Objekt zum Empfangen des Status der aktuellen Solltemperaturverschie- bung. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Solltemperaturverschiebung" und "Art der Solltemperaturverschiebung = über Zähl-Wert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 113 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 115 4 ... 10 ... 255 ms Dieser Parameter legt die Zeit der Software-Entprellung fest. Anhand dieser Zeit wird eine Signalflanke am Eingang verzögert ausgewertet. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 114 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 116 Schalten Zwangsstellung Wertgeber Szenennebenstelle Raumtemperaturregler-Bedienstelle Dieser Parameter bestimmt die Funktion des an den Kanal angeschlossenen Schal- ters für je Ausgangsobjekt. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 115 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 117 AUS-Telegramm auf den Bus gesendet. Die Reaktion nach Busspannungswiederkehr wird erst nach Ablauf der parametrier- ten "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 116 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 118 Status-Objekt durch die Einstellungen der Parameter "Beim Schließen des Kontaktes" oder "Beim Öffnen des Kontaktes" nicht bereits zur Verfügung gestellt wird. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 117 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 119 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 118 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 120 Status-Objekt durch die Einstellungen der Parameter "Beim Schließen des Kontaktes" oder "Beim Öffnen des Kontaktes" nicht bereits zur Verfügung gestellt wird. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 119 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 121 Zwang aktiv, EIN Zwang aktiv, AUS Zwang inaktiv Dieser Parameter bestimmt die Reaktion beim Schließen des Kontaktes des Schal- ters. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 120 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 122 Neben der Sperrung des Kanals kann das Gerät unmittelbar beim Eintreten der Sperrung eine Reaktion ausführen. Dieser Parameter definiert die Reaktion des Kanals bei Beginn der Sperrung. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 121 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 123 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 122 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 124 Objekt 2 der parametrierten Ausgangsobjekte. 0x = Zwang inaktiv 10 = Zwang aktiv, AUS 11 = Zwang aktiv, EIN Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 123 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 125 Wertgeber 6 Byte Farbtemperaturwert 1000 K | 0 % 10000 K | 100 % + Helligkeit Wertgeber 3Byte RGB/HSV #000000 #FFFFFF Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 124 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 126 Passend zu diesen Bereichen kann parametriert werden, welcher Wert beim Schlie- ßen und/oder Öffnen des Kontaktes auf den Bus ausgesendet werden kann. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 125 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 127 Dieser Parameter bestimmt den Objektwert beim Schließen bzw. Öffnen des Kon- taktes. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 5.001 | 0 ... 100%". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 126 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 128 Dieser Parameter bestimmt den Objektwert beim Schließen bzw. Öffnen des Kon- taktes. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 9.001 | 0 ... 40 °C". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 127 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 129 Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 128 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 130 Dieser Parameter bestimmt den Objektwert nach Busspannungswiederkehr. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 8.001 | -32768 ... 32767". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 129 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 131 Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 130 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 132 Dieser Parameter bestimmt den Objektwert bei Beginn der Sperrung. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 7.001 | 0 ... 65535". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 131 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 133 Dieser Parameter bestimmt den Objektwert bei Beginn der Sperrung. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 249.600 | Farbtempera- turwert + Helligkeit". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 132 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 134 Dieser Parameter bestimmt den Objektwert bei Ende der Sperrung. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 5.004 | 0 ... 255%". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 133 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 135 Dieser Parameter bestimmt den Objektwert bei Ende der Sperrung. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 249.600 | Farbtempera- turwert + Helligkeit". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 134 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 136 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 135 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 137 Objekt 1 bzw. 2 der parametrierten Ausgangsobjekte. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 5.003 | 0 ... 360°". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 136 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 138 Objekt 1 bzw. 2 der parametrierten Ausgangsobjekte. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 7.001 | 0 ... 65535". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 137 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 139 Objekt 1 bzw. 2 der parametrierten Ausgangsobjekte. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 9.001 | 0 ... 40 °C". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 138 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 140 Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = RGB/ HSV mit Farbkreisdurchlauf (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001)". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 139 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 141 - RGB/HSV mit Helligkeitsverstellung (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001) - Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001) Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 140 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 142 - RGB/HSV mit Helligkeitsverstellung (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001) - Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001) Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 141 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 143 - Datenpunkttyp | Wertebereich: RGB/HSV mit Farbkreisdurchlauf (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001) - Parameter "Startwert" = wie Wert aus Status-Objekt Farbwinkel (H) Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 142 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 144 Einstellmöglichkeiten beim Schließen oder Öffnen des Kontaktes: – Szene aufrufen: Führt zum einfachen Abrufen der Szene. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 143 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 145 ßen - Öffnen - Schließen - Öffnen) bis zu vier unterschiedliche Szenen aufge- rufen werden, wenn "Beim Schließen des Kontaktes" und "Beim Öffnen des Kontaktes" jeweils "Szenen umschalten" parametriert ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 144 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 146 ßen des Kontaktes auszusendende Szenennummer definiert. Die Eingabe der 2. Szenennummer ist nur verfügbar, bei "Beim Schließen des Kon- taktes = Szene umschalten". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 145 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 147 Szenennummer auf den Bus gesendet. Die Reaktion nach Busspannungswiederkehr wird erst nach Ablauf der parametrier- ten "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 146 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 148 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 147 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 149 Werte die Objekte "RTR-Bedienstelle" beim Schließen und / oder beim Öffnen des Kontaktes erhält. Weiterhin kann das Verhalten des Schalter- Kanal-Ausgangsobjekts nach Busspannungswiederkehr parametriert und eine Sperr- Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 148 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 150 Umschalten: Komfort / Standby – Umschalten: Komfort / Nacht – Umschalten: Standby / Nacht – Umschalten: Komfort / Standby / Nacht Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 149 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 151 Die Bedienung an der Bedienstelle erfolgt dabei in der Regel genauso wie eine Be- dienung an der Reglerhauptstelle. Ein als Solltemperaturverschiebung parametriertes Schalter-Ausgangsobjekt verringert oder erhöht den Wert der Solltemperaturver- Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 150 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 152 Rückmeldung vom Regler versetzt die Raumtemperaturregler-Bedienstel- le in die Lage, die Verstellung jederzeit an der richtigen Stelle fortzusetzen. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 151 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 153 Priorität umschalten soll, kann die Nebenstelle beim Öffnen des Kontaktes entweder einen definierten Betriebsmodus einschalten oder zwischen verschiedenen Betriebsmodi wechseln. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 152 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 154 ßen des Kontaktes entweder die Umschaltung mit normaler Priorität freigeben (Au- to), einen definierten Betriebsmodus mit hoher Priorität einschalten oder zwischen verschiedenen Betriebsmodi wechseln. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 153 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 155 Nebenstelle kann zwischen den beiden Zuständen wechseln ("Präsenz UM"). Dieser Parameter ist nur sichtbar bei "Funktionsweise = Präsenzfunktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 154 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 156 Kommunikationsobjekt "RTR-Bedienstelle - Solltemperaturverschiebung" an den Raumtemperaturregler sendet. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung" und "Solltemperaturverschiebung = über relativen Temperaturwert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 155 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 157 "RTR-Bedienstelle - Solltemperaturverschiebung " an den Raumtemperaturreg- ler sendet. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung" und "Solltemperaturverschiebung = über Zähl-Wert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 156 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 158 Die Reaktion nach Busspannungswiederkehr wird erst nach Ablauf der parametrier- ten "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Nur sichtbar, bei "Funktionsweise = Betriebsmodusumschaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 157 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 159 Die Reaktion nach Busspannungswiederkehr wird erst nach Ablauf der parametrier- ten "Verzögerung nach Busspannungswiederkehr" ausgeführt (Parameterseite "All- gemein"). Dieser Parameter ist nur sichtbar bei "Funktionsweise = Präsenzfunktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 158 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 160 Der Schaltstatus der Schalter-Kanal-Ausgangsobjekte kann zyklisch auf den Bus ge- sendet werden. Dieser Parameter schaltet das zyklische Senden frei. Nur sichtbar, bei "Funktionsweise = Betriebsmodusumschaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 159 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 161 Sperrung eine Reaktion ausführen. Dieser Parameter definiert die Reaktion des Kanals bei Beginn der Sperrung. Nur sichtbar, bei "Funktionsweise = Betriebsmodusumschaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 160 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 162 Dieser Parameter definiert die Reaktion des Kanals bei Beginn der Sperrung. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung" und "Solltemperaturverschiebung = über relativen Temperaturwert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 161 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 163 Dieser Parameter definiert die Reaktion des Kanals am Ende der Sperrung. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Präsenzfunktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 162 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 164 1 = Freigegeben / 0 = Sperren Dieser Parameter definiert, bei welchem Wert des Sperrobjekts die Sperrfunktion ak- tiv ist. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 163 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 165 Hierbei handelt es sich um das Objekt 1 der parametrierten Aus- gangsobjekte. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Zwang-Betriebsmodusum- schaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 164 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 166 Kelvin. Hierbei handelt es sich um das Objekt 1 der parametrierten Ausgangsob- jekte. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Solltemperaturverschiebung" und "Art der Solltemperaturverschiebung = über relativen Temperaturwert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 165 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 167 Hierbei handelt es sich um das Objekt 2 der parametrierten Aus- gangsobjekte. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Betriebsmodusumschaltung". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 166 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 168 Hierbei handelt es sich um das Objekt 2 der parametrierten Aus- gangsobjekte. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Präsenzfunktion". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 167 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 169 Hierbei handelt es sich um das Objekt 2 der parametrierten Ausgangsobjekte. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Solltemperaturverschiebung" und "Art der Solltemperaturverschiebung = über Zähl-Wert". Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 168 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 170 Die eventuelle Auswertung eines Zwangsstellungsobjektes kann direkt über den Status des Aktors ausgewertet und über den Ausgangs der Tasterschnitt- stelle visualisiert werden. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 169 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 171 Logik n - Eingang / Logikgatter (Inverter) Eingang 1 Logik m - Eingang / Logikgatter (UND) Eingang 2 Gruppenadresse 2 Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 170 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 172 Logik n - Ausgang / Logikgatter Ausgang Gruppenadresse 3 K n - Eingang / Ausgang - Schalten Logik m - Ausgang / Logikgatter Ausgang Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 171 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 173 Logik n - Eingang / Sperrglied Eingang Gruppenadresse 2 K n - Eingang / Ausgang - Schalten Logik n - Ausgang / Sperrglied Ausgang Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 172 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 174 Logik n - Eingang / Sperrglied Eingang Gruppenadresse 2 K n - Eingang / Ausgang - Schalten Logik n - Ausgang / Sperrglied Ausgang Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 173 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 175 Beispiel: Objekte verbinden für Anwendungsfall "Zeitverzögert Ein- und Ausschalten" Gruppenadresse 1 Logik n - Eingang / Sperrglied Eingang Gruppenadresse 2 K n - Eingang / Ausgang - Schalten Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 174 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 176 Beispiel: Objekte verbinden für Anwendungsfall "Treppenhausfunktion" Gruppenadresse 1 Logik n - Eingang / Sperrglied Eingang Gruppenadresse 2 K n - Eingang / Ausgang - Schalten Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 175 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 177 Beispiel: Objekte verbinden für Anwendungsfall "Treppenhausfunktion" Logik n - Ausgang / Sperrglied Ausgang KNX-Telegramme zum Einschalten des Ausgangs werden ohne zeitliche Ver- zögerung verarbeitet. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 176 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 178 K n - Eingang / Ausgang - Schalten Logik n - Ausgang / Sperrglied Ausgang Gruppenadresse 3 Logik n - Eingang / Sperrglied Sperrfunktion Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 177 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 179 Logik n - Ausgang / Vergleicher Ausgang Bild 20: Schematische Darstellung "Statusanzeige Vergleichswert" KNX-Telegramme zum Ausschalten des Ausgangs werden ohne zeitliche Ver- zögerung verarbeitet. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 178 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 180 0 = EIN / 1 = AUS Dieser Parameter definiert, bei welchem Wert des Ausgangsobjekts der Kanal ange- steuert wird. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 179 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 181 K, -, S, -, A 1 Bit Objekt zum Empfangen von Schalttelegrammen (EIN, AUS). Entsprechend der Parametrierung wird der Ausgangskanal angesteuert. Binäreingang 2fach KNX, UP | Art.-Nr. TYBS702A | Seite 180 von 181 Binäreingang 4fach KNX, UP | Art.-Nr. TYBS704A |...
Seite 182 Hager Controls S.A.S. B.P. 10140 Saverne Cedex France T +33 (0) 3 88 02 87 00 info@hager.com hager.com 2024-02...

Diese Anleitung auch für:

Tybs704a

hager TYBS702A Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für hager TYBS702A

Inhaltszusammenfassung für hager TYBS702A

Diese Anleitung auch für:
