Fonctions
Le TYC70xE est un module de comptage d'impulsions
avec stockage des données sauvegardé par batterie.
Les entrées permettent d'interfacer des signaux S0
de type EN43864 mais aussi des contacts libres de
potentiels avec le bus KNX.

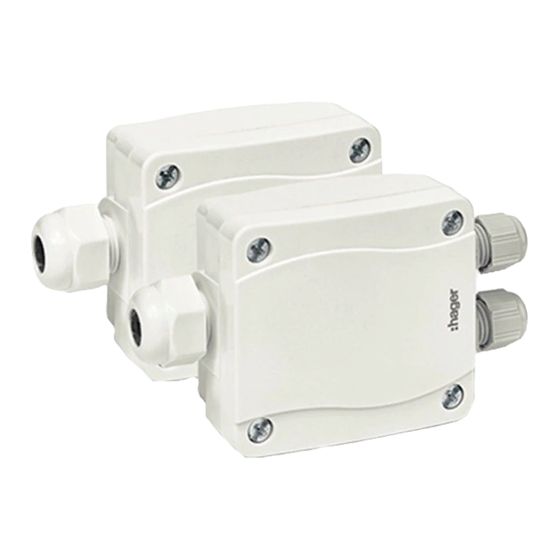

Passerelle 1 entrée TYC701E
Passerelle 2 entrées TYC702E
Les modules KNX se configurent sous ETS en utilisant
le logiciel d'application dédié.
Montage
Le TYC70xE peut être installé à l'intérieur ou à
l'extérieur. La fixation sur paroi se fait grâce à 2 vis.
Le capot du module se démonte en tournant les vis
visible en face avant. Après adressage du module,
revissez le capot. Attention à ne pas endommager la
carte électronique avec les outils et les câbles lors de
l'installation.
KNX Bus 2
Pulses 2 Pulses 1
1
Passerelle impulsions/KNX
a
Impuls/KNX Gateway
e
Impuls/KNX Gateway
z
B n ,
Description
Bouton poussoir d'adressage physique 1
Un appui court (t < 2s) sur le bouton poussoir 1
permet de réaliser l'adressage physique du produit
ou de vérifier la présence du bus : voyant 2 allumé
= présence bus et produit en adressage physique.
Test présence bus
1. Appuyer sur le BP 1.
2. Vérifier que la led 2 s'allume.
3. Réappuyer sur le BP 1 pour éteindre le voyant.
Réinitialisation
Pour supprimer la programmation et réinitialiser le
module, il doit être déconnecté du bus KNX. Pressez
et maintenez le bouton poussoir tout en reconnectant
le bus et attendez que la LED s'allume (approx.
5-10 secondes). Relâchez alors le bouton poussoir. Le
module est de nouveau dans son état initial. Si vous
relâchez le bouton poussoir trop tôt, recommencer
l'ensemble de la procédure.
1
57 39
M12 x1,5
M
tebis
V2.7.0
. :
64
49
13
M16 x1
72
M12 x1,5
20
30
39,4
Caractéristiques techniques
Tension d'alimentation bus KNX 21... 32 V DC TBTS
Consommation environ 240 mW (24 V DC)
T° de fonctionnement
T° de stockage
Indice de protection
Dimensions
Entrée impulsions Souple 0,14 mm
Entrée impulsions Rigide 0,14 mm
Attention!
A
• Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
• Respecter les règles d'installation TBTS.
- 20 °C —> + 55 °C
- 20 °C —> + 85°C
IP 65
115 x 64 x 40 mm
2 2
—> 1 mm
2 2
—> 1,5 mm
6T 8515A
