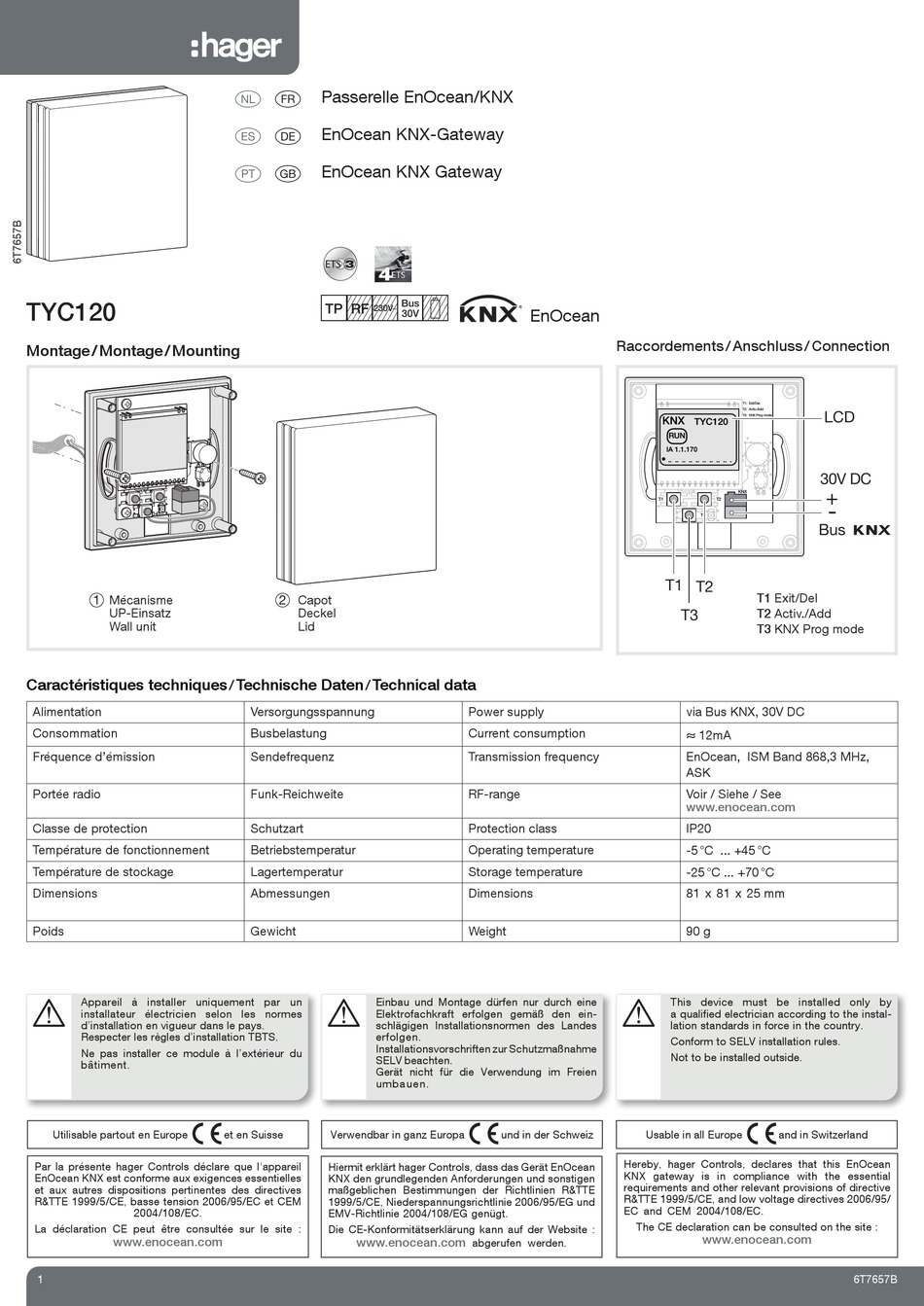

hager EnOcean TYC120 Montageanleitung

TYC120
Montage / Montage / Mounting
1 Mécanisme
UP-Einsatz
Wall unit
Caractéristiques techniques
Alimentation
Consommation
Fréquence d'émission
Portée radio
Classe de protection
Température de fonctionnement
Température de stockage
Dimensions
Poids
q
Appareil à installer uniquement par un
installateur électricien selon les normes
d'installation en vigueur dans le pays.
Respecter les règles d'installation TBTS.
Ne pas installer ce module à l'extérieur du
bâtiment.
å
Utilisable partout en Europe
Par la présente hager Controls déclare que l'appareil
EnOcean KNX est conforme aux exigences essentielles
et aux autres dispositions pertinentes des directives
R&TTE 1999/5/CE, basse tension 2006/95/EC et CEM
2004/108/EC.
La déclaration CE peut être consultée sur le site :
www.enocean.com
1
Passerelle EnOcean/KNX
• ¢
EnOcean KNX-Gateway
ß £
EnOcean KNX Gateway
® §
B n , .
2 Capot
Deckel
Lid
/ Technische Daten / Technical data
Versorgungsspannung
Busbelastung
Sendefrequenz
Funk-Reichweite
Schutzart
Betriebs temperatur
Lagertemperatur
Abmessungen
Gewicht
q
Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen gemäß den ein-
schlägigen Installationsnormen des Landes
erfolgen.
Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
Gerät nicht für die Verwendung im Freien
umbauen.
et en Suisse Verwendbar in ganz Europa
Hiermit erklärt hager Controls, dass das Gerät EnOcean
KNX den grundlegenden Anforderungen und sonstigen
maßgeblichen Bestimmungen der Richtlinien R&TTE
1999/5/CE, Niederspannungsrichtlinie 2006/95/EG und
EMV-Richtlinie 2004/108/EG genügt.
Die CE-Konformitätserklärung kann auf der Website :
www.enocean.com
V2.7.0
:
EnOcean
Power supply
Current consumption
Transmission frequency
RF-range
Protection class
Operating temperature
Storage temperature
Dimensions
Weight
å
und in der Schweiz
abgerufen werden.
Raccordements / Anschluss / Connection
T1: Exit/Del.
T2: Activ./Add
T3: KNX Prog mode
KNX
TYC120
RUN
IA 1.1.170
•
.. .. .. .. .. .. .. .. .. .
KNX
T1 T2
T3
T1
T2
T1 Exit/Del
T3 T2 Activ./Add
T3 KNX Prog mode
via Bus KNX, 30V DC
≈
12mA
EnOcean, ISM Band 868,3 MHz,
ASK
Voir / Siehe / See
www.enocean.com
IP20
-5 °C ... +45 °C
-25 °C ... +70 °C
81 x 81 x 25 mm
90 g
q
This device must be installed only by
a qualified electrician according to the instal-
lation standards in force in the country.
Conform to SELV installation rules.
Not to be installed outside.
å
Usable in all Europe and in Switzerland
Hereby, hager Controls, declares that this EnOcean
KNX gateway is in compliance with the essential
requirements and other relevant provisions of directive
R&TTE 1999/5/CE, and low voltage directives 2006/95/
EC and CEM 2004/108/EC.
The CE declaration can be consulted on the site :
www.enocean.com
LCD
30V DC
+
-
Bus
6T7657B
