DEUTSCHE DEWATEC
8.2
Netzanschluss
Der Netzanschluss erfolgt über das mitgelieferte Netzkabel (Länge ca. 1,5 m)
mit Schukostecker (Klemmen L1, N, PE). Absicherung netzseitig: max. 1 x 16 A G.
8.3
Schwimmerschalter
Der Schwimmerschalter wird über die vorhandene Lüsterklemme an die Steuerung angeschlossen. Dieser
steuert
die
Beschickung,
Steuerspannung: 230 V~ ca. 5 mA; schaltend zwischen Eingang und N.

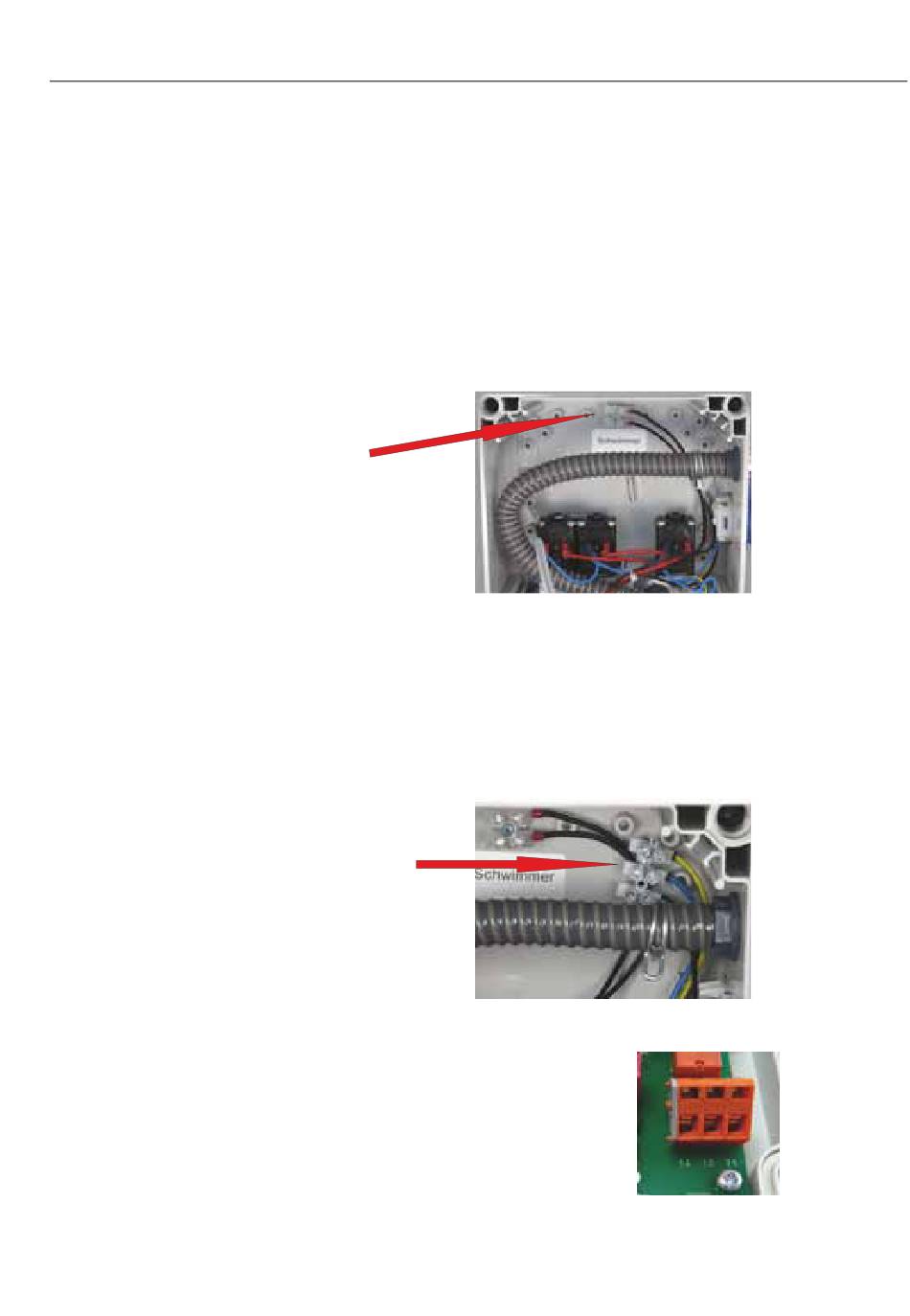

Anschluss Schwimmerschalter
8.4
Klarwasserpumpe
Eine
Klarwasserpumpe kann
angeschlossen werden. (Optionaler Anschluss, muss bei Bestellung mit angegeben worden
sein!)
Diese kommt bei größeren Förderhöhen zum Einsatz und ersetzt die Mammutpumpe.
Anschluss Klarwasserpumpe
8.5
Potentialfreier Kontakt
Über die potentialfreien Kontakte kann eine zusätzliche Warnlampe /
Blitzleuchte angeschlossen werden. Diese kann über die Steuerung oder
über eine unabhängige / externe Leitung mit Strom versorgt werden. Im
Alarmfall schließt das Relais die Verbindung zwischen Klemme 11 und 12
und öffnet die Verbindung zwischen 11 und 14.
Klarwasserabzug,
die
über
die
vorhandene
Belüftungszeiten
und
Lüsterklemme an
®
BatchPLUS
BatchPLUS
gibt
Hochwasseralarm.
die
Steuerung
- Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: Aug-13
Seite 53
®
