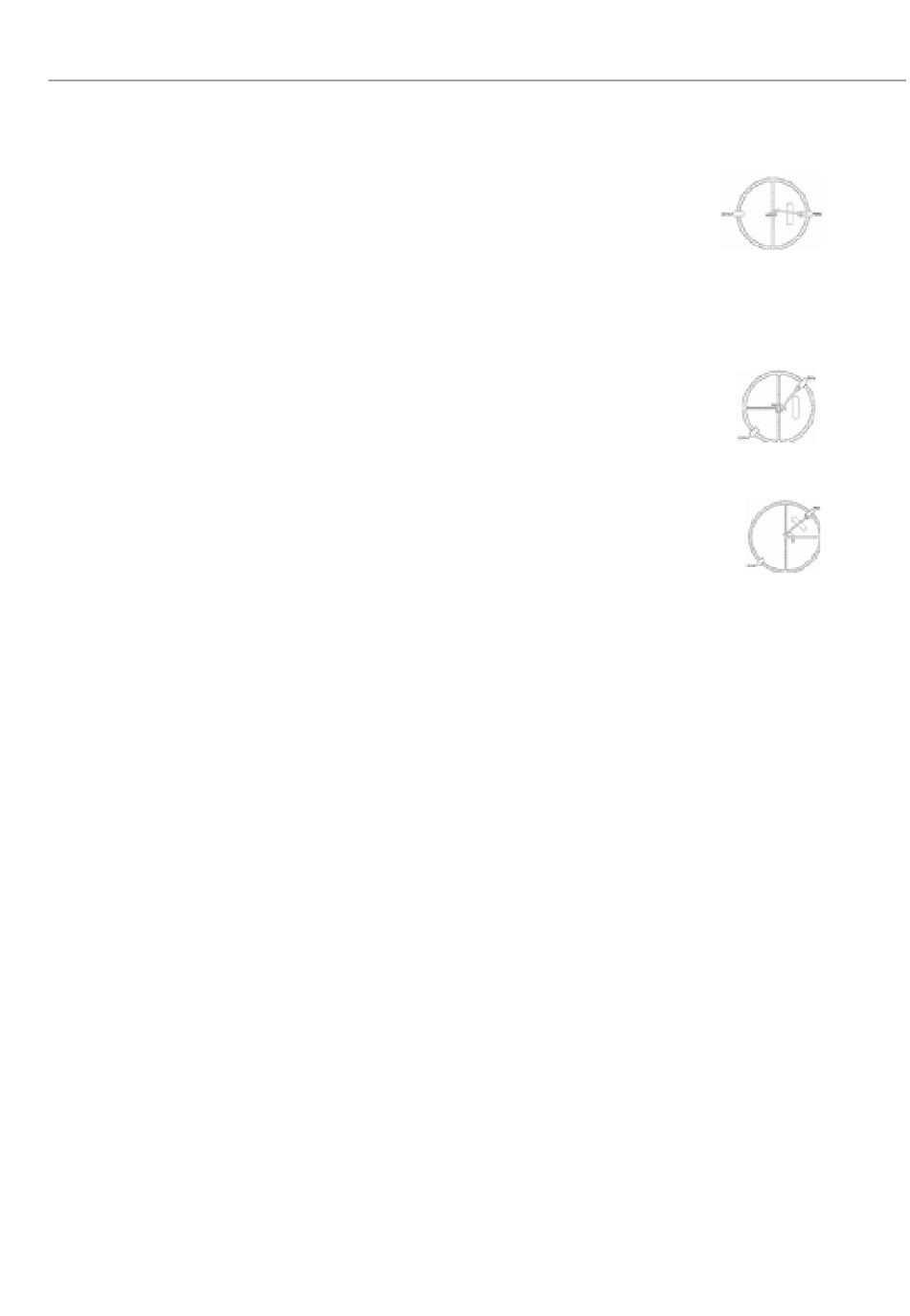

Mögliche Geometrien:
Montage in 1 Behälteranlage: ½ Kammer Vorklärung, ½ Kammer Belebung.
Den Schlamm- u. Klarwasserheber in der Belebung positionieren.
•
Den Beschickerheber in der Vorklärung positionieren.
•
Der Auslaufstutzen des Beschickerhebers muss in die Belebung ragen.
•
Der Auslaufstutzen des Schlammhebers muss in die Vorklärung ragen.
•
Der Auslaufstutzen des Klarwasserhebers wird mit freiem Gefälle an den
•
Probenehmer angeschlossen.
Montage in 1 Behälteranlage: 2x ¼ Kammer Vorklärung, ½ Kammer Belebung.
Wie vor aber:
Den Beschickerheber in der 2. Viertelkammer der Vorklärung positionieren.
•
Der Auslaufstutzen des Schlammhebers muss in die 1. Viertelkammer der
•
Vorklärung ragen.
Montage in 1 Behälteranlage: ½ + ¼ Kammer Vorklärung, ¼ Kammer Belebung.
Wie ganz oben aber:
Den Beschickerheber in der 2. Kammer = Viertelkammer der Vorklärung
•
positionieren.
Der Auslaufstutzen des Beschickerhebers muss in die Viertelkammer des
•
Belebungsbeckens ragen.
ACHTUNG: Überprüfen Sie, dass die Maße
Abweichungen ist die Höhenanordnung der Heber zu verändern.
7.6
Allgemeine, typunabhängige Montageschritte
7.6.1

Probenahme und Ablauf

Hängen Sie den Probenahmebehälter über die Trennwand und befestigen Sie ihn mittels Dübel und Schraube.
Schließen Sie mittels Flexschlauch die Auslaufseite des Klarwasserhebers an dem Zulauf des
Probenahmebehälters. Schließen Sie dann den Auslauf des Probenahmebehälters an den Ablauf der Grube
(Das Rohr sollte dann mindestens 20 cm in die Ablaufleitung hineinragen).
7.6.2
Belüftungseinrichtung
Legen Sie den Plattenbelüfter mit Fuß vorsichtig in der Mitte des SBR-Reaktors. Bei Verwendung von mehreren
Belüftern sind diese mit einem Y-Schlauchverbindern und 2 kurzen Schlauchstücken zu verbinden und auf dem
Boden des Reaktors zu verteilen.
7.6.3
Luftschläuche und Schwimmerschalterkabel
Bündeln Sie die Luftschläuche und das Schwimmerschalterkabel. Ziehen Sie diese gemeinsam mittels Zugdraht
durch das bauseits verlegte Leerrohr in Richtung Schaltschrank.
HWmin und Hs mit den Herstellerangeben übereinstimmen. Bei
